贴片单片机焊接方法详解

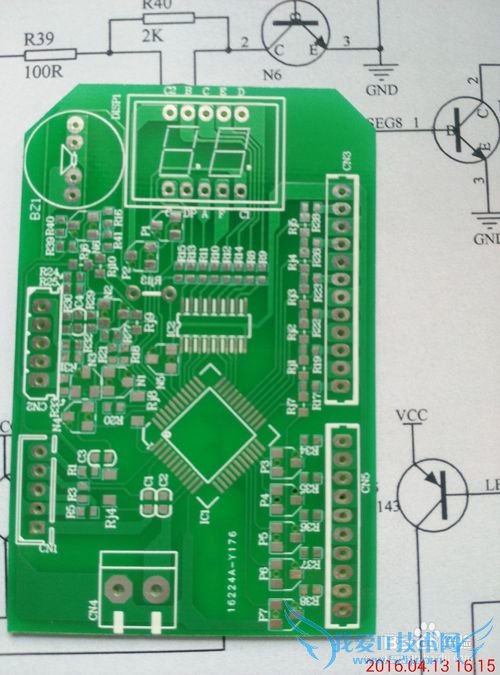

焊接之前，检查单片机引脚是否完整，是否有损坏，焊盘是否完好，有没有缺陷

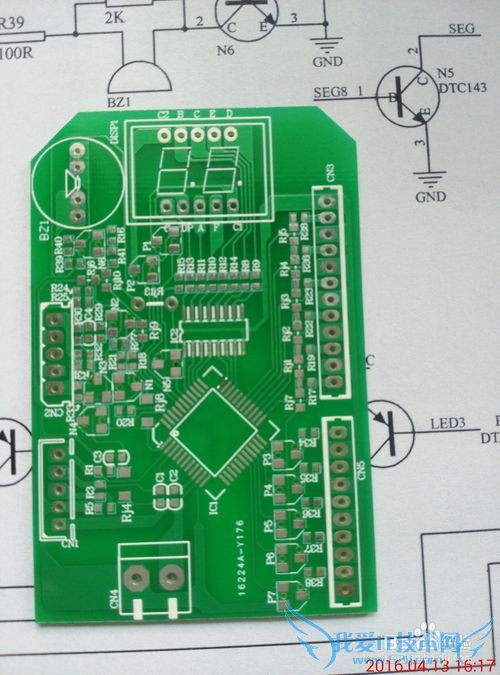

焊接之前要先给焊盘上锡，然后在一个管脚多上一点

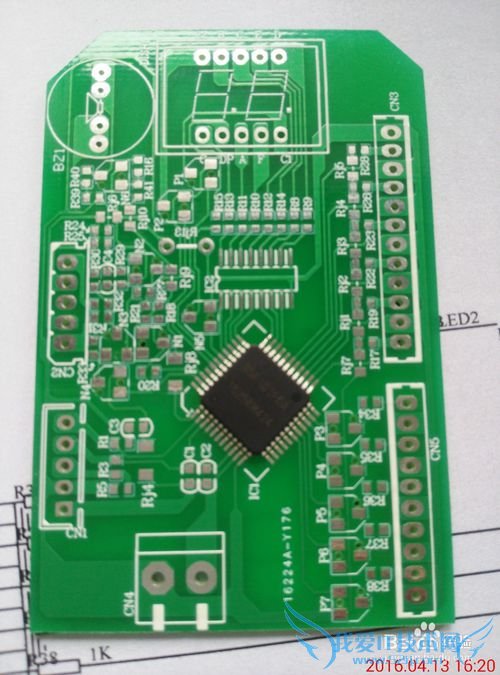

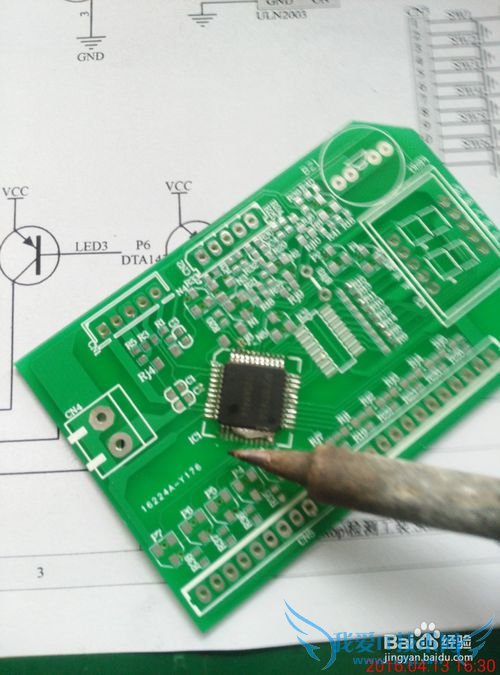

然后将单片机放在焊盘上，找好位置，用烙铁去烫刚才上锡的那个管脚，固定一下，将那个管脚焊到焊盘上，

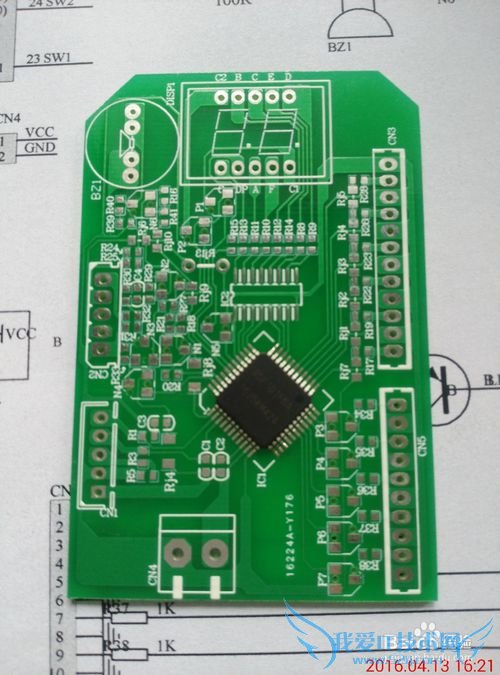

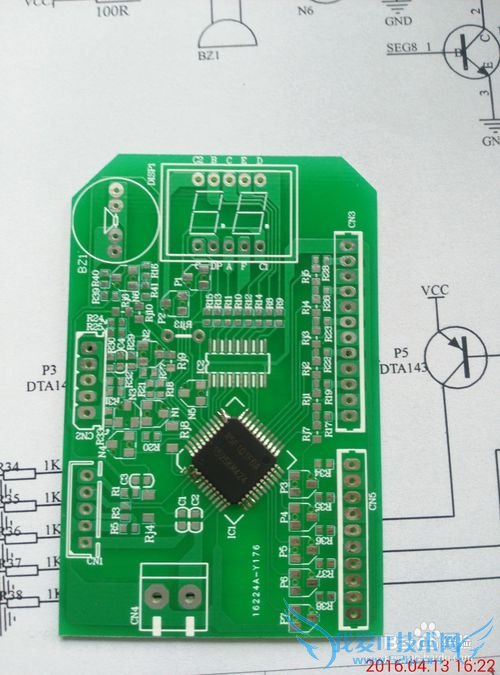

再次检查单片机位置，进行微调一下，然后再将单片机的四个面各固定一个管脚，防止焊接时移位

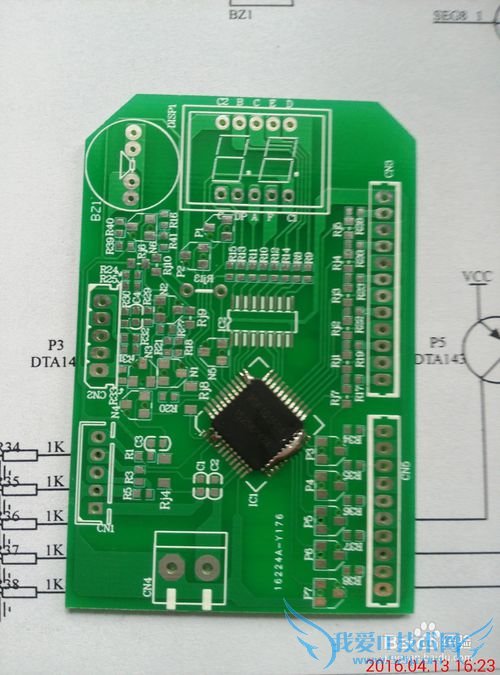

四个角都固定一下，就可以了，位置一定要正

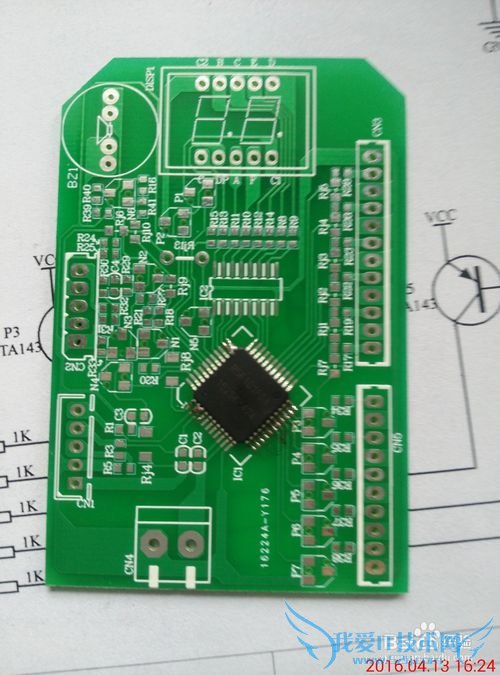

然后给单片机的一侧管脚上锡，来回轻轻的滑动电烙铁

上完锡之后要将多余的焊锡刮掉，用烙铁轻轻的刮下，如果不好刮就来回上锡

现在就完成了一侧管脚焊接，下面三侧的管脚焊接方法都是一样的，就不再讲解

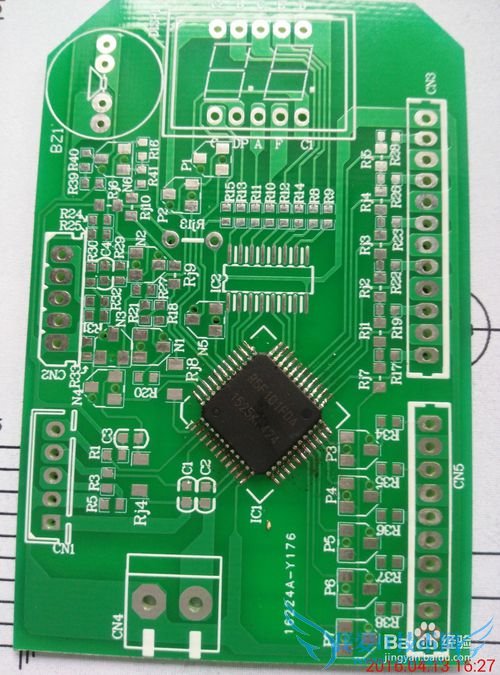

现在整个单片机的焊接就完成了，最后检查一下是否有虚焊连焊，及时修正

本经验只供参考，如有不足，还请见谅
