管网综合信息管理系统(管网流量压力监控)方案

一、系统概述

管网综合信息管理系统用于供水企业远程监测供水管网。供水调度人员在管网综合管理中心即可远程监测全市供水管网的压力状况，管网综合信息管理系统可以科学指挥各水厂启停供水设备、保障供水压力平衡，并及时发现和预测爆管事故。

二、测点布设原则

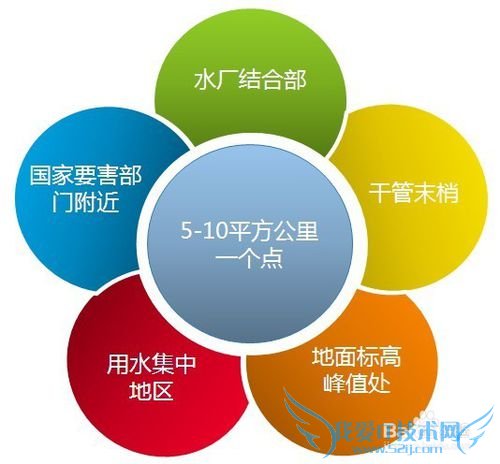

测压点一般按照供水干管上每5-10平方公里一个点的原则来布设，并需充分结合以下因素：水厂结合部，干管末梢，地面标高峰值处，用水集中地区，国家要害部门附近。

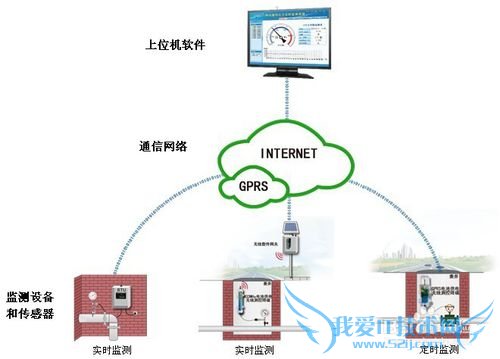

三、系统组成

1）供水公司监测中心；

2）无线数据传输通信平台；

3）管网监测终端：多种类型测控终端，满足不同的供电、安装环境。

4）流量计或水表、压力传感器。

四、环境特点

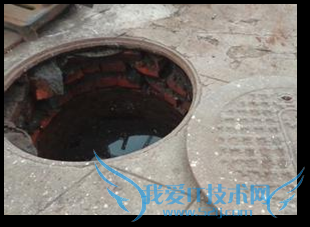

测压点多布设在表井内，数量多、分布分散。

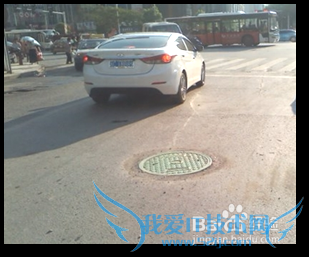

部分在道路中间，不能破路、不能供电。

表井内潮湿，经常水淹。

金属井盖屏蔽无线信号。

五、监测方式及设备

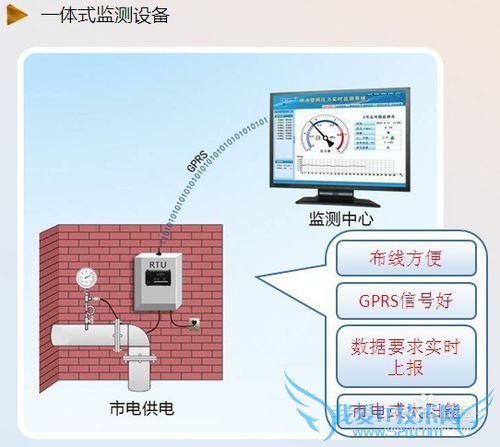

1、一体式监测设备

① 适用环境：

现场布线方便，GPRS信号好，数据要求实时上报，有市电或太阳能供电。

② DATA-6311一体式监测设备特点：

实时性高：实时上报压力数据

实时预警：压力越限自动报警

安装维护方便：远程维护，远程程序升级

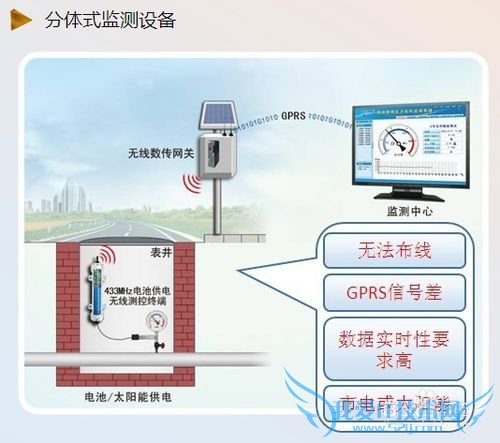

2、分体式监测设备

① 适用环境：

现场无法布线，GPRS信号差，数据实时性要求高，有市电或太阳能供电

① DATA-7601分体式监测设备特点：

建设成本低：无需破路，无线采集

稳定可靠：433MHz与GPRS接力传输，彻底解决井内信号问题

实时性高：分钟级上报压力数据

稳定性强：防护等级IP68，防潮防水

维护成本低：微功耗设计，电池寿命2-5年

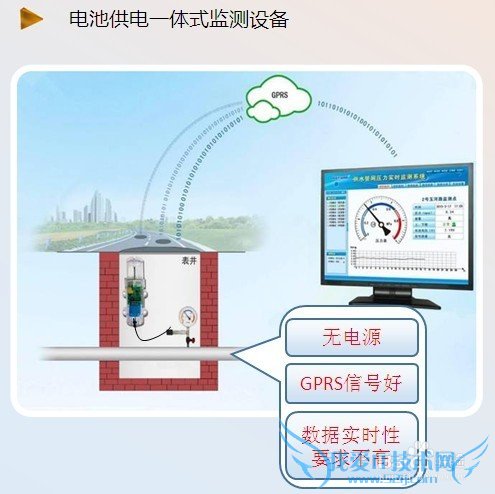

3、电池供电一体式监测设备

① 适用环境：

现场无电源，GPRS信号好，数据实时性要求不高。

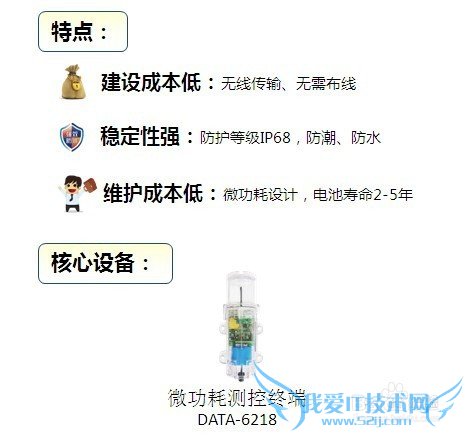

① DATA-6218电池供电一体式监测设备特点：

建设成本低：无线传输，无需布线

稳定性强：防护等级IP68，防潮防水

维护成本低：微功耗设计，电池寿命2-5年
