安防视频监控的安装方法

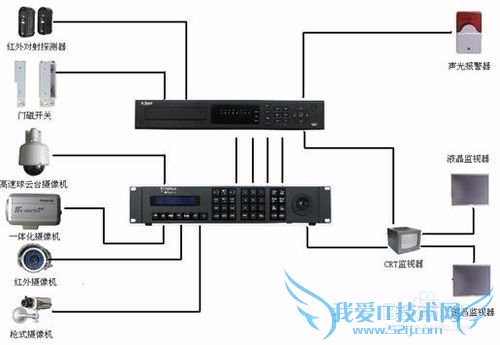

典型的视频监控系统主要由前端音视频数据采集设备、传送介质、终端监看监听设备和控制设备组成。如图所示，视频监控子系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。在每一部分中，又含有更加具体的设备或部件。其组成原理如图1所示。

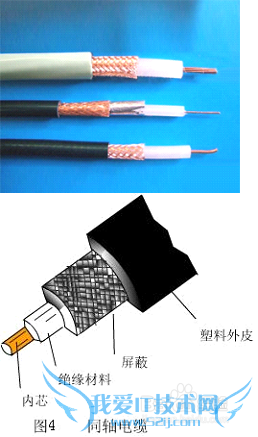

传送介质：传送介质是将前端设备采集到的信息传送到控制设备及终端设备的传输通道。主要包括视频线、电源线和信号线，一般来说，视频信号采用同轴视频电缆传输，也可用光纤、微波、双绞线等介质传输。

周边防范系统相对比较简单，12V开关电源为各设备提供工作电源，红外周界报警器的③、④常闭信号接硬盘录像机报警端子

①，另一端接公共端子“↓”。门磁信号接硬盘录像机报警端子

②，另一端接公共端子“↓”，当门磁合上时，门磁里面的磁性开关在磁力作用下闭合，接通回路，处于正常工作状态，当①、②任意一端断开时，硬盘录像机第一路开关动作，接通声光报警器，产生报警动作。

设备安装步骤

一、 器件安装

将各器件安装在“楼道”、“智能大楼”和“管理中心”区域内的正确位置。

1、监视器

（1）将机柜内的托板移至上方，且预留合适监视器的安装空隙并固定。

（2）把监视器固定在托板上。

（3）将两只液晶监视器分别安装在智能小区和智能大厦上方的合适位置。

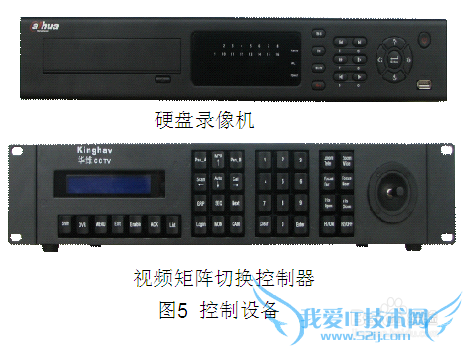

2、矩阵主机和硬盘录像机

（1）将视频控制机柜内的托板移至监视器下方，且预留合适的安装位置，用于安装矩阵主机和硬盘录像机。

（2）将硬盘录像机固定到视频控制机柜内的托板上。

（3）将矩阵主机固定到视频控制机柜内的硬盘录像机上。

3、高速球云台摄像机

（1）把高速球云台摄像机的电源线、485总线、视频线穿过高速球云台摄像机支架，并将支架固定到智能大楼外侧面的网孔板上，且固定高速球云台的罩壳到支架上。

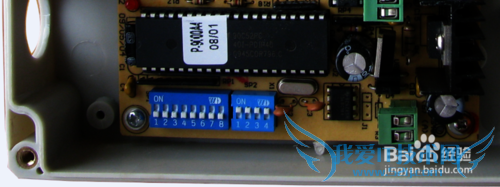

（2）设置好高速球云台摄像机的通讯协议、波特率、地址码；其通讯协议为Pelco-d，波特率2400，地址码为1。

（3）将高速球云台摄像机的电源线、485总线、视频线接到高速球云台摄像机的对应接口内。

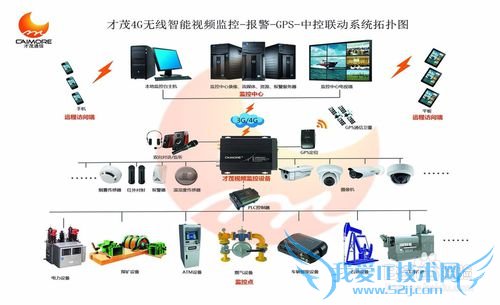

才茂通信、(无线视频、路由组网、北斗定位、工业数传DTU4、广告屏输出等5合1强大功能)，才茂无线视频通信领跑者，欢迎您加Q:3299 6248 27，具有集中4G无线视频监控、无线实时视频、录像存储、录像管理、具备路由功能自由组网、历史轨迹查询、音视频输入输出、语音对讲、广播功能、工业数传DTU实时传输各种温湿度数据、报警功能、视频加密、北斗定位、可根据项目需求定制某些特定功能，譬如对前置监控摄像头定时断电）

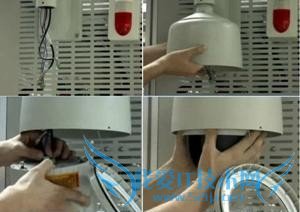

（4）将高速球云台摄像机球体机芯的卡子卡入罩壳上对应的卡孔内，并旋转球体机芯，使其完全被卡住，接着慢慢地放开双手，以防掉落损坏球体机芯。

（5）将高速球云台摄像机的透明罩壳固定到罩壳。

设备安装步骤

一、 器件安装

将各器件安装在“楼道”、“智能大楼”和“管理中心”区域内的正确位置。

1、监视器

（1）将机柜内的托板移至上方，且预留合适监视器的安装空隙并固定。

（2）把监视器固定在托板上。

（3）将两只液晶监视器分别安装在智能小区和智能大厦上方的合适位置。

2、矩阵主机和硬盘录像机

（1）将视频控制机柜内的托板移至监视器下方，且预留合适的安装位置，用于安装矩阵主机和硬盘录像机。

（2）将硬盘录像机固定到视频控制机柜内的托板上。

（3）将矩阵主机固定到视频控制机柜内的硬盘录像机上。

视频监控及周边防范子系统的调试

系统各设备按安装并接线完毕后，就要进行通电调试了。在上电之前，必须重新检查220V的电源线接线是否正确、接头是否松动，确保无误后才能上电。系统调试包括系统功能参数设置、系统编程操作两大部分，在正确接线的基础上，必须经过调试，才能达到系统所要求的功能。

在系统上电调试之前，要求大家必须仔细阅读相关设备的使用手册，并按照系统功能要求编制出来调试步骤，然后再进行系统参数设置和编操作。

视频监控系统产品包含光端机，光缆终端盒，云台，云台解码器，视频矩阵，硬盘录像机，监控摄像机。视频监控系统组成部分包括监控前端、管理中心、监控中心、PC客户端及无线网桥。各组成部分的说明如下：

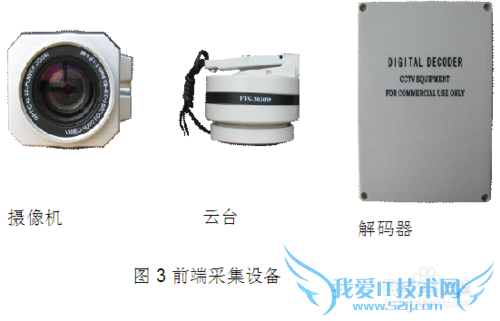

1、前端采集系统：是指系统前端采集音视频信息的设备。操作者通过前端设备获取必要的声音、图像及报警等需要被监视的信息。系统前端设备主要包括摄像机、镜头、云台、解码控制器、和报警探测器等。
