IM177 JQECT 177-1AA22如何使用，IM177如何配置

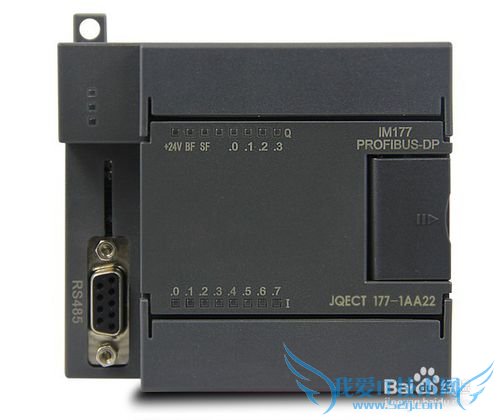

IM 177 JQECT 177-1AA22是数字信号接口模块。用于PROFIBUS DP 网络的模块化从站设备。它的通讯端口通过PROFIBUS DP接头与PROFIBUS网络连接。创新技术方案可最大程度降低成本，比如一个300的CPU通过DP从站最大可以扩展31个JQECT 177-1AA22，然而JQECT 177-1AA22上最多可以扩展7 个用于数字或模拟输入和输出的模块。

操作前的准备

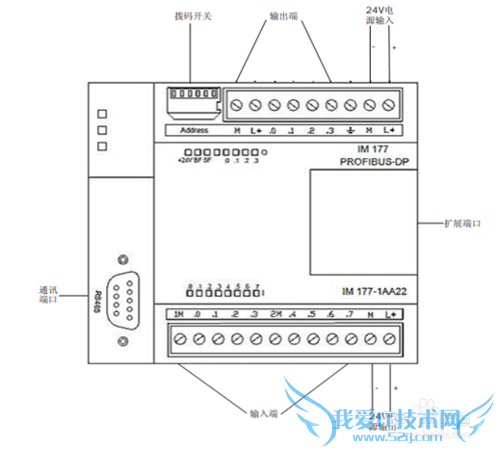

通讯端口定义

? 本体自带8个数字量输入，4个晶体管输出；

? 输入双向光电隔离，总线、通道隔离

? 独立作为DP从站，最多可以连接7个JQECT-200数字和模拟扩展模块；

? 用于连接PROFIBUS网络的 PROFIBUS-DP 通信端口；

? 9.6K-12Mbps波特率自适应。

IM177——用于数据传输以及连接扩展模块的从站设备。

PROFIBUS DP接头——用于连接主站和从站

24VDC电源——用于给IM177供电

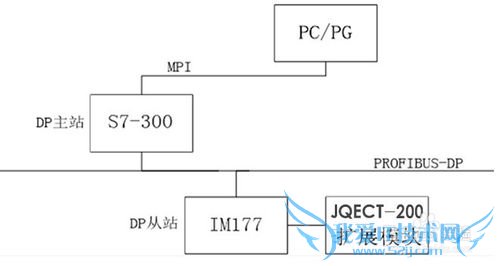

下面用一个框图显示IM 177 位于一个典型的 PROFIBUS-DP 网络组态中的情况

上示例中需要下列组件：

? 一台装有STEP 7 的PG/PC，并且与DP主站建立了MPI 或以太网连接

? 一个DP主站系统

? 一个IM 177模块

? 一对PROFIBUS DP接头以及足够长的电缆线 。

? 一个JQECT-200扩展模块。

请确认PG/PC已经与DP主站相连接(通过MPI 或者以太网)。 STEP 7 的版本必须支持组态DP主站(更多信息，请参见DP主站CPU手册)。 所有版本的STEP 7 都可以组态IM177 。

DP主站：例如，可使用任一S7-300或S7-400主站系统，在此系统可以使用带有DP接口的任何CPU。本例中，采用CPU 313C-2 DP。

PROFIBUS DP接头：一对PROFIBUS DP接头接电缆线用于连接 DP主站和IM177 ，使它们之间建立良好的硬件通讯。

为了安装JQECT 177-1AA22设备，需要：

? 一根用于安装组件的导轨。

? JQECT 177-1AA22的GSD文件(IM177A.gsd)

扩展模块 ( 非必须)

图中列出的JQECT-200产品系列均可以用于JQECT 177-1AA22的扩展 。对于本章中的示例，可从列表中选择一个扩展模块。如果没有扩展模块，可以暂不考虑。在本例中使用JQECT 221-1BH22模块。

如何安装JQECT 177-1AA22

按照下列步骤将IM177 和扩展模块安装到导轨上：

1. 打开底部夹具，将模块挂在导轨上，扣紧夹具。

2. 检查夹具是否已经将模块安全地紧固到了导轨上，为了避免损坏模块，按压安装孔的突出部分而不要直接按压模块的前面板。

PROFIBUS DP接头连接

打开PROFIBUS DP接头外壳，将电缆一一对应接于两个接头上的A1、B1（或A2、B2）。

JQECT 177-1AA22 的电源供电

按照下列步骤进行电源连接：

1. 首先确认已断开电源。

2. 剥掉电源线电缆的绝缘层，长度为5 (+/- 2) mm。

3. 将24VDC电源的正极接入JQECT 177-1AA22的L+DC端,24VDC电源的负极接入IM177的M端。

4. 保持电源断开。

按照下列步骤连接扩展模块：

1. 确认已断开JQECT 177-1AA22 和扩展模块的电源。

2. 将扩展模块总线连接到JQECT 177-1AA22后面。

3. 将扩展模块正确接线。参见各个扩展模块手册中的接线图。 (例如连接JQECT 177-1AA22的传感器电源)。

终端电阻:如果DP从站处于网络最后一个节点，则将终端电阻开关拨到“NO”，否则将终端电阻开关拨到“OFF”

如何设置从站地址

从站地址通过JQECT 177-1AA22模块上的拨码开关设置，本例将JQECT 177-1AA22的从站地址设为4。只有在上电时JQECT 177-1AA22才读取从站地址。更改从站地址之后，需要将JQECT 177-1AA22断电并重新上电。

在STEP 7 中组态:本节将告诉您如何通过必要的设置将IM 177 集成到一个 STEP 7 项目中。

请确认已经在DP主站和PC/PG(MPI或以太网连接)间建立了连接。在本例中，使用的是STEP 7 V5.3 。根据不同的STEP 7 版本，功能和对话的名称可能有所不同，或者不支持DP主站。

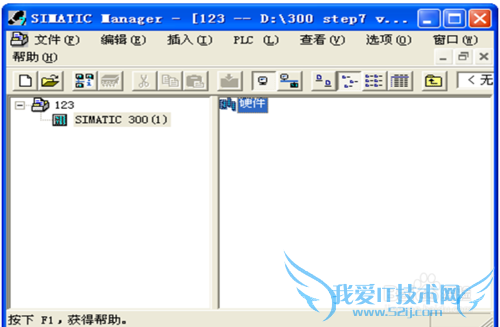

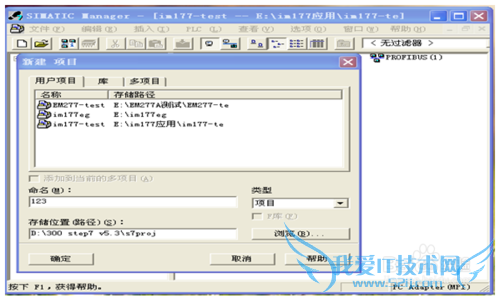

启动SIMATIC Manager并点击文件>新建 。在出现的对话框中输入项目名称并选择一个目录保存项目。

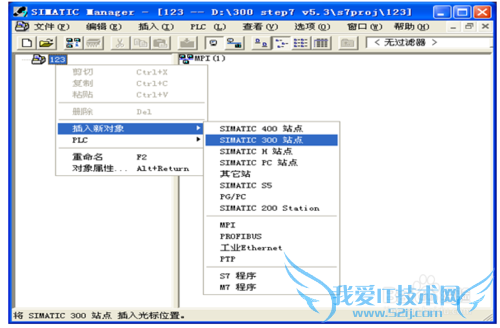

创建一个SIMTIC 300 Station右击项目>插入新项目>STATION 300站点；

在STATION 300 站点中打开硬件来设置分布式I/O(DP) 机架、模块和PROFIBUS连接。

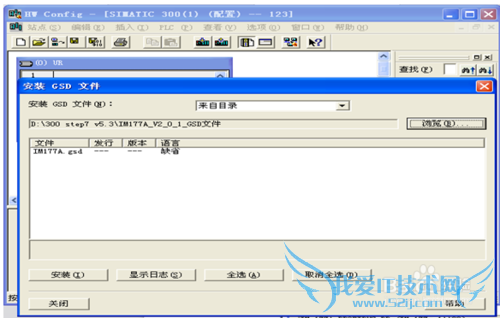

导入GSD文件 。将IM 177 设备添加到 STEP 7 项目之前，必须先安装包含设备功能信息的 GSD文件。安装GSD文件。点击选项>安装GSD文件。在对话框中选择保存GSD文件的文件夹，选择文件并安装。

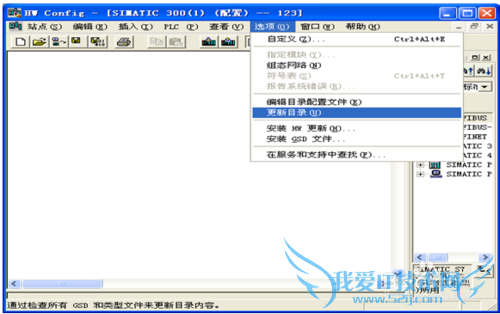

更新目录，点击选项>更新目录，安装完GSD文件后更新目录就可以选用GSD 的硬件目录。
