氧化锌避雷器测试仪

带电氧化锌避雷器测试仪PT二次）模式，（PT二次同步显示）模式：

仪器输入PT二次电压作为参考信号，同时输入MOA电流信号，经过傅立叶变换可以得到电压基波U1、电流基波峰值Ix1p和电流电压角度Φ。因此与电压同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）：

Ir1p=Ix1pCOSΦ Ic1p=Ix1pSINΦ

考虑到δ=90°—Φ相当于介损角，直接用Φ评价MOA也是十分简捷的：没有“相间干扰”时，Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求，Φ不能小于75.5°，可参考下表对MOA性能分段评价：

实际上Φ<80°时应当引起注意。

测量前先连接地线，测量完最后拆接地线！如果接地点有油漆或锈蚀必须清除干净。

参考电压

参考电压信号线一端插入参考电压插座，另一端接被测相PT二次低压输出：小黑夹子接中性点(x)，小红夹子接待测相电压(a/b/c)。外施法测量时接升压变压器的测量绕组。如果PT距离较远，可使用加长线。

电流信号

先将泄漏电流信号线插头插入仪器，后将另一端夹子夹到（或通过绝缘竿搭到）被测相MOA放电计数器上端。试验室内可将无放电计数器的MOA放到绝缘板上，由MOA下端取电流信号。电流信号不能使用加长线。

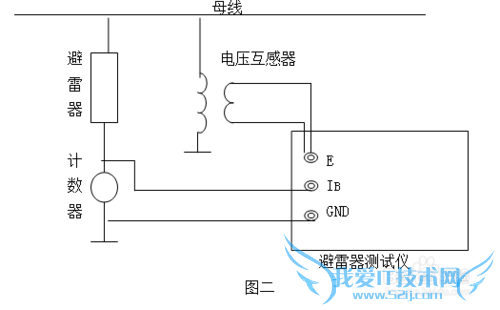

接线图如下：（图二）

带电氧化锌避雷器测试仪（感应）模式：

在MOA底座上设置电场感应传感器，其感应电流超前电场强度（母线电压）90°，经过积分运算后与电场强度或母线电压同相位，因此可以用电场感应传感器的信号作为测量参考。仪器输入电场感应传感器信号，同时输入MOA电流信号，经过傅立叶变换可以得到电场基波E1、电流基波峰值Ix1p和电流电场角度Φ。与电场同相分量为阻性电流基波峰值（Ir1p），正交分量是容性电流基波峰值（Ic1p）。

使用B相感应信号作参考

因为A/C两个边相对B相底座的电场影响抵消，应将感应板设置到B相MOA底座上与A/C相相对称的位置，可以得到B相正确的相位信息。A/C相MOA底座电场受B相影响，不要将感应板设置到A/C相MOA底座上。

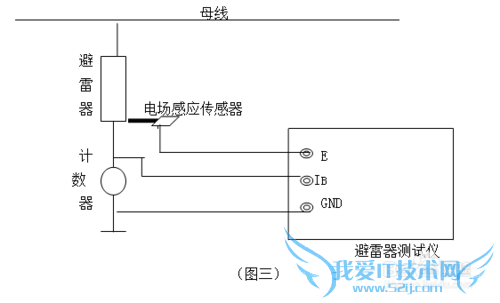

接线图如下：（图三）

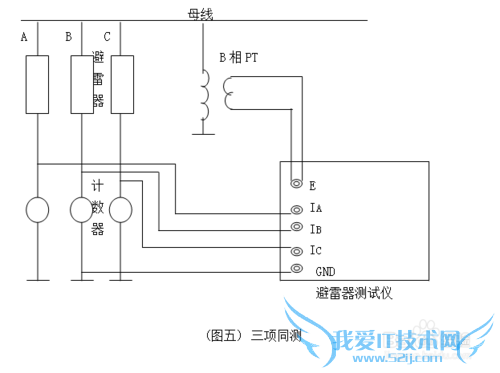

带电氧化锌避雷器测试仪三相同测

接地：

测量前先连接地线，测量完最后拆接地线！如果接地点有油漆或锈蚀必须清除干净。

参考电压：

参考电压信号线一端插入参考电压插座，另一端接B相PT二次低压输出。

电流信号：

先将泄漏电流信号线插头插入仪器，后将另一端的四个夹子夹到（或通过绝缘竿搭到）A,B,C相MOA放电计数器上端和地端。电流信号不能使用加长线。

测量原理

1．测量原理

输入电流电压经过数字滤波后，取出基波，然后用投影法计算出阻性电流基波峰值Ir1p=Ix1p.cosφ，因基波数值稳定，故目前普遍采用Ir1p衡量避雷器性能。

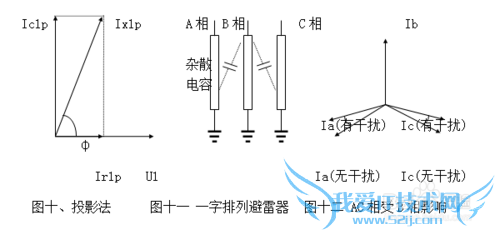

总电流基波峰值Ix1p在电压基波U1（E1）方向投影为Ir1p，在垂直方向投影为Ic1p，φ为电流电压基波相位角，其中包含选定的补偿角度(图十)。因此，用φ和Ir1p均能直观衡量MOA性能。

相间干扰

现场测量时，一字排列的避雷器(图十一)，中间B相通过杂散电容对A、C泄漏电流产生影响，使A相φ减小，阻性电流增大，C相φ增大，阻性电流减小甚至为负，这种现象称相间干扰(图十二)。

一种方法是补偿相间干扰：假设Ia、Ic无干扰时相位相差120°，假设B相对A、C相干扰是相同的；

将电压取B相，电流取C相，测得φ1=φcb；再将电流取A相，测得φ1=φab；则C相电流与A相电流之间的相位差φca=φcb-φab；

选择校正角Dφ=(φca -120°) / 2，将此值在主菜单中置入仪器即可；

选择好相序，仪器会根据所选相序自动进行角度补偿（A相加Dφ，B相不要补偿即选0，C相减Dφ）也可不必补偿相间干扰(即补偿角度为0)，从阻性电流的变化趋势判断避雷器性能。如果允许，可以只给待测相加电，以取得绝对数据。而试验室测量不必考虑相间干扰。

避雷器性能判断

避雷器性能可以从阻性电流基波峰值Ir1p判断，但从电流电压角度Φ判断更有效，因为90°-Φ相当于介损角。如果规定阻性电流小于总电流的25%，对应的φ为75°；
