如何把CAD里面多个线段合成为pline线

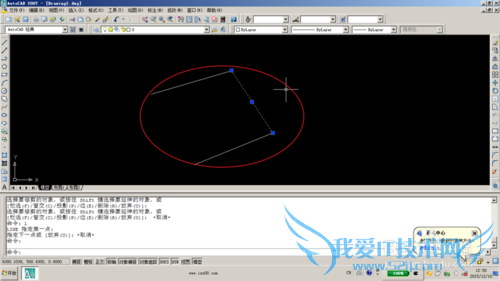

我们选择一下线段，可以发现各个线段不相接。这对我们做图来说有时候令人很不爽。

先绘制一条辅助线，完成后要删除的。

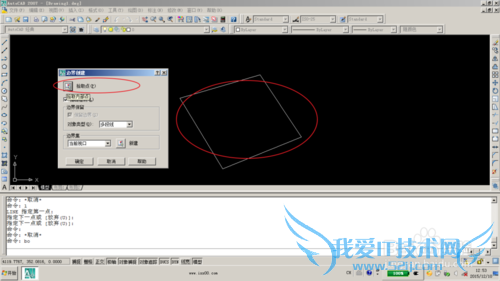

封闭区域后，我们利用BO命令去处理一下，一定要是封闭的啊，要不然BO帮不了你。

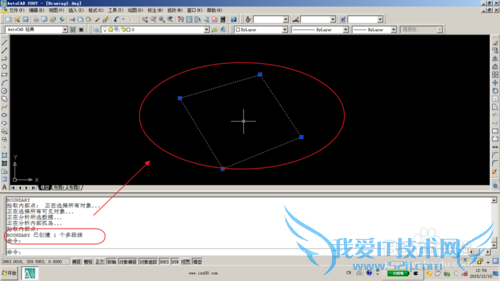

这是我们创建了一条多段线，看见了吧，一个整体。

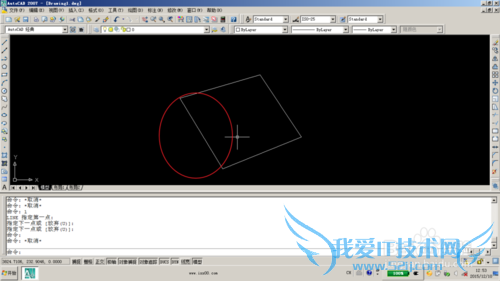

按箭头绘制一个辅助线，用来剪切多余的部分。

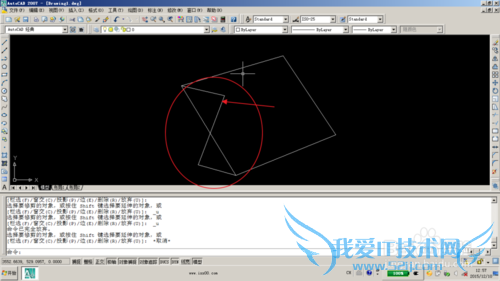

使用TR命令删除多余部分。如图所示。

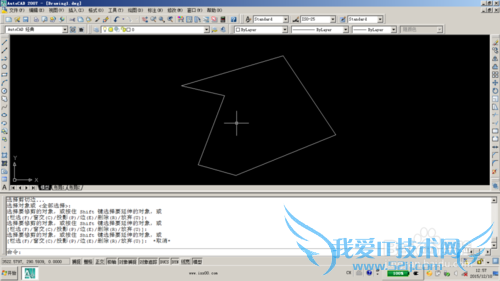

删除辅助线，我们就大功告成了。

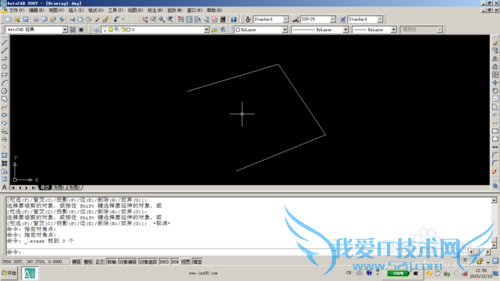

测试一下效果，原来3个线段成为一个整体了。

用户类似问题：

问题1：CAD绘制的多个线段如何合并为一条整体的线呢

用join 命令 操作很简单：命令行输入 “join”回车，选择操作对象（断开的直线），回车完成。 效果如图 类型一：直线断开，在一直线上，操作后生成整体直线 类型二：直线相接，成角度，操作后生成多段线 >>详细

问题2：CAD的多条线段怎么合并成一个整体

中间有线不？－－－有的话可做成块：-b命令，按提示操作可制作，按I命令导入 －－－－中间没有线的，可用PE命令合成整体：PE命令后，按M键全选，按J键合并 >>详细

问题3：cad如何合并多条线段？

输入PE，会提示是否转为多线段，此时输入（Y）。 如果本身就是多线段，系统就不会提示。 此时按提示做或按J（合并）操作。 >>详细

问题4：CAD怎么把多线条转换为连续的多线段

输入pedit，选中其中一条line，输入Y确认把它转换为pline，然后输入J，选择其余的线，回车两次。 必须保证要转换的线是首尾相接的，否则会无法合并。 >>详细

问题5：在CAD中，如何将多段线段转为多段线

CAD中，将多段线段转为多段线的方法： 输入“pe”命令，在命令栏可以看到，【多条】输入”M"。 框选所有对象，点击空格，在弹出的的对话框中可以看到有很多命令，点击合并。 输入模糊距离为“0”点击空格，点击空白处； 这时再点击线段可以看到，所有... >>详细
