使用123D design基本图元快速建立一个高脚杯
时间:2016-05-01 03:46 来源: 我爱IT技术网 编辑:佚名

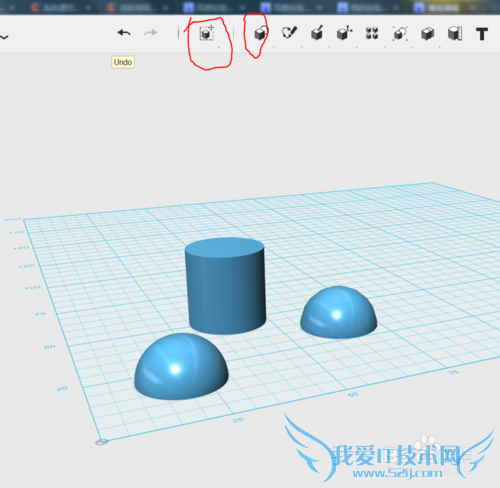

在基本图元指令集中选择 圆柱体，半球体（两个）分别拖到工作台界面上，然后使用变换指令集对图元进行修改

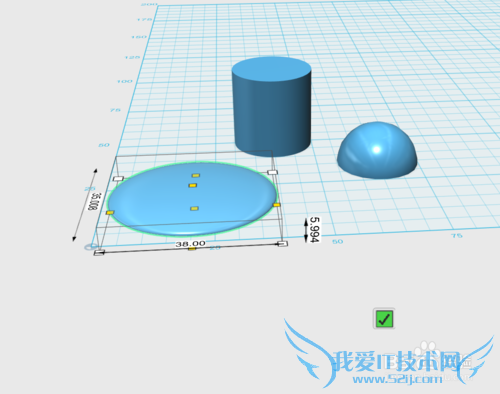

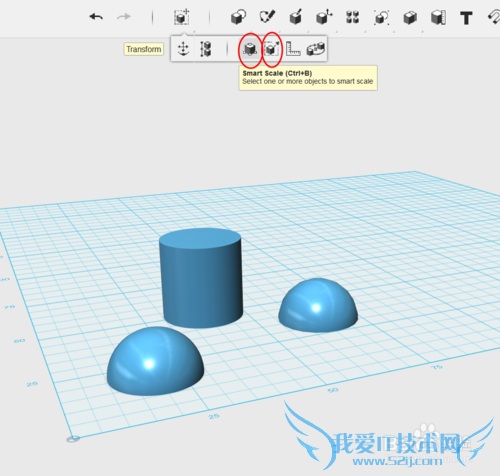

使用变换指令集中的smart scale或者scale都可以实现实体的变形，本次使用smart scale（连续变形）指令分别对三个实体进行变换。

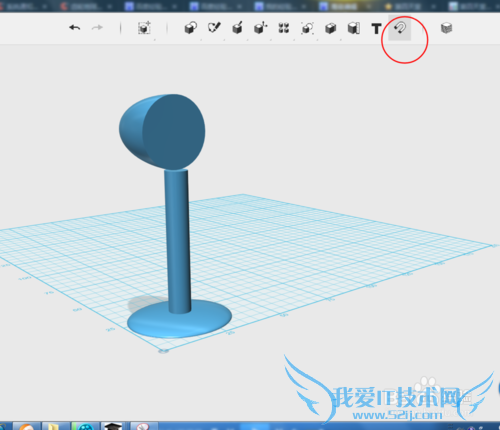

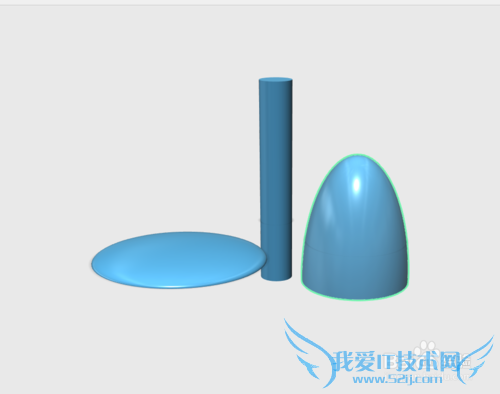

对三个实体进行变形后生成高脚杯 底座、链接柱、杯体，然后使用磁铁指令对他们进行吸附操作

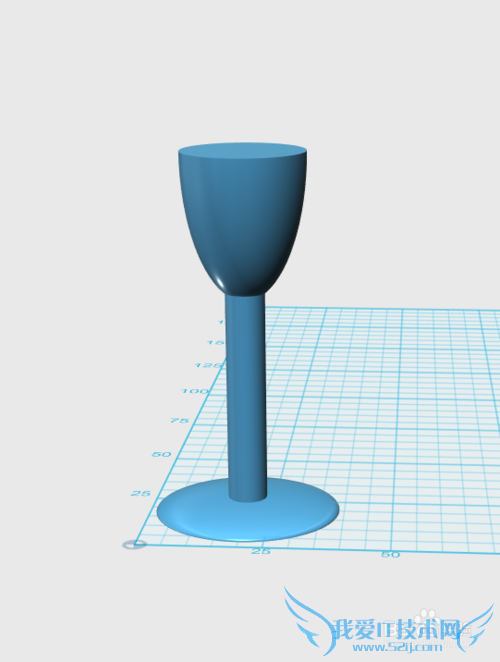

吸附完以后再使用变换指令中的move/raotate指令进行移动旋转操作，把杯体方正

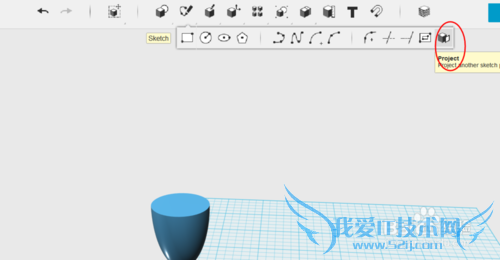

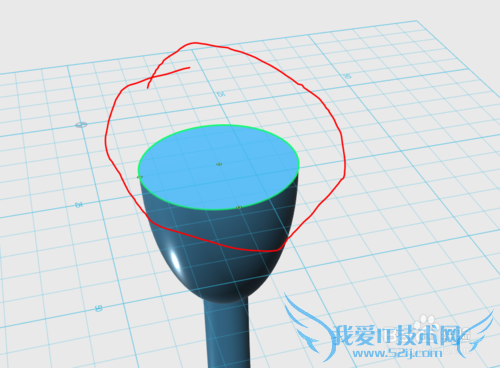

使用草绘指令集中的project（投影）指令，对杯口面进行投影。（点击指令-点击投影到的面-点击被投影的面）

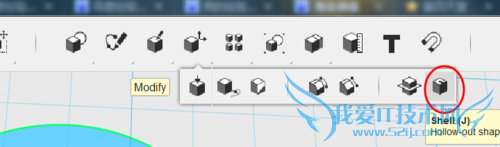

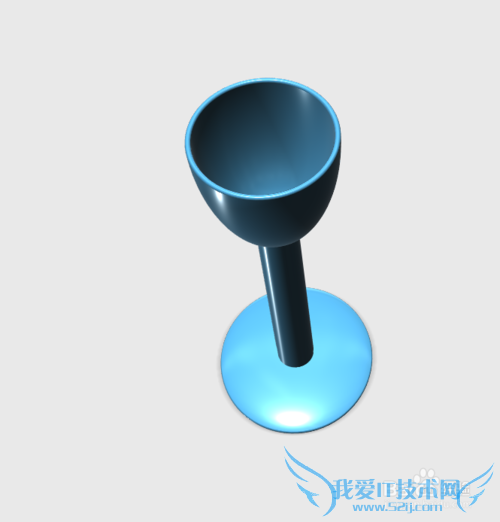

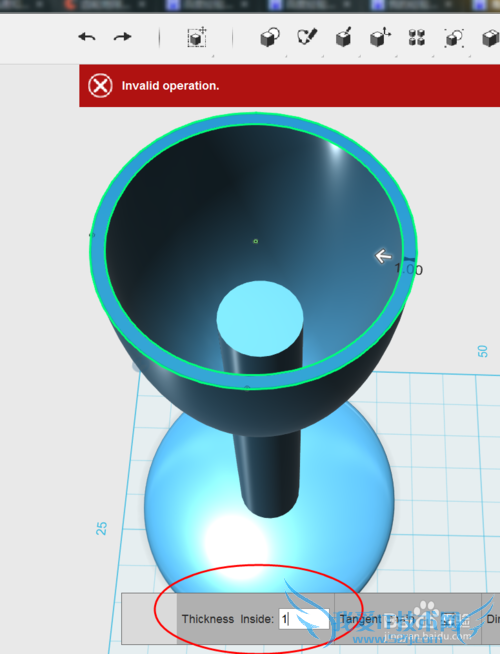

使用修改指令集中的shell（抽壳）对杯体进行抽壳处理（点击指令-点击被抽壳的面-输入壳的厚度）

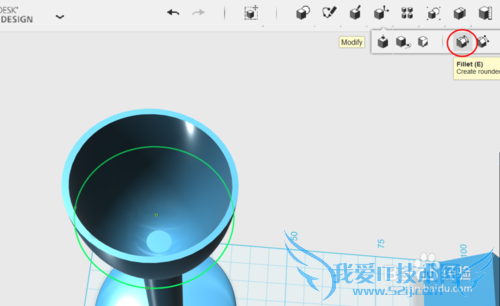

将杯体移动到恰当位置，使之多余的柱体被覆盖掉（也可以使用merge结合后将多余柱体删除）。使用修改指令集中的fillet（倒圆角）指令对边缘进行修饰

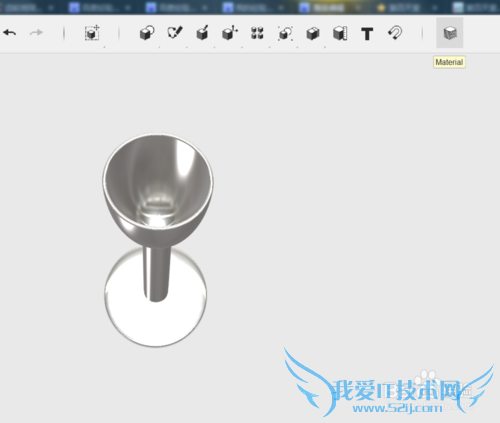

使用染色和材质变换指令对制作好后的模型进行修饰
