AutoCAD中椭圆和椭圆弧的绘制经验
时间:2016-05-01 02:44 来源: 我爱IT技术网 编辑:佚名
圆弧绘制两个重要的参数如图的标示。

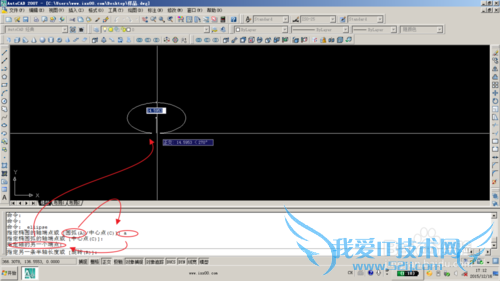

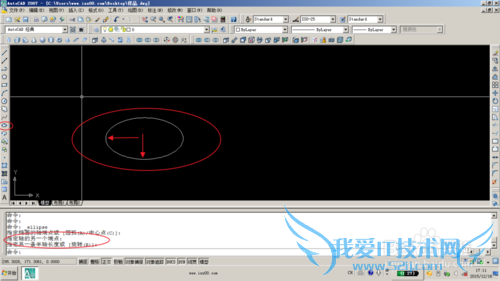

可以以一个中心点指点长半径和短半径来完成绘制。

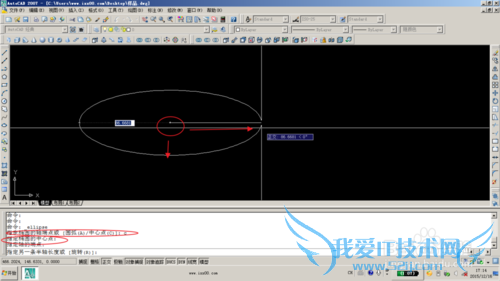

通过此方式，可以借助正交来做正椭圆。

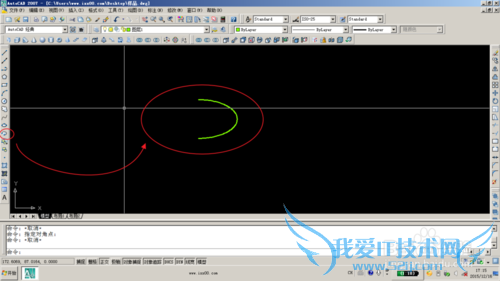

圆弧，是用来绘制部分椭圆的，可以直接绘制椭圆后，剪切为椭圆弧。

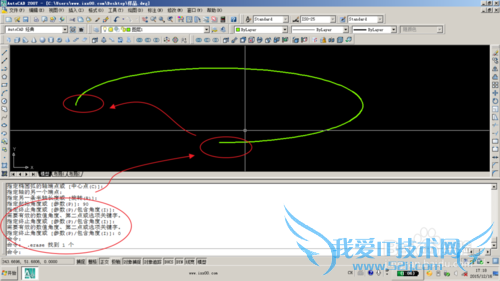

起始角度，可以定义圆弧的起始周角。这个也是逆时针的。

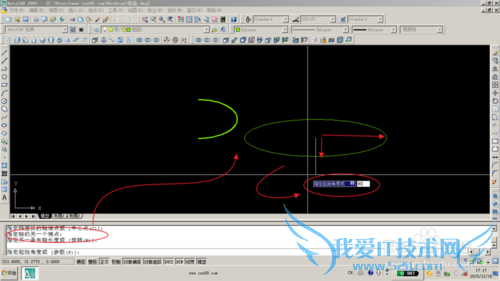

如图，起始角度90度，终止角度为0度。

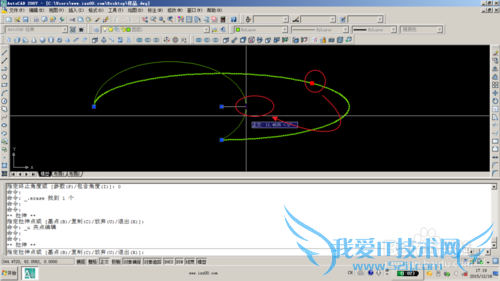

圆弧和圆的夹点也可以通过夹点进行编辑，即可以实现椭圆和椭圆弧的任意变形。
用户类似问题：
问题1：cad中画椭圆弧中的起始角度怎么算起
首先，椭圆的角度方向是以逆时针方向为正。顺时针为负。 其次，椭圆的起点是在长轴上，并且以你指点的长轴方向为起点。 （后面这句很难理解，也就是说如果你画椭圆，先指点短轴方向也好，还是先指定长轴也好，CAD只识别零点在长轴上。并且按照你... >>详细
问题2：CAD绘制椭圆弧的问题.
你的问题我没看懂，但是有一点，椭圆可以看做是圆绕X或Y旋转一定角度后三维空间的投影。表述可能不太专业， >>详细
问题3：autocad 椭圆弧 怎么画
CAD中有专门创建椭圆弧的一个命令，举例说明椭圆弧的画法：如图（使用起点和端点角度绘制椭圆弧）。 依次单击“常用”选项卡 “绘图”面板 “椭圆”下拉菜单 “椭圆槐。 指定第一条轴的端点（选中1 和 2）。 指定距离以定义第二条轴的半长 (3)。 指定起... >>详细
问题4：CAD画椭圆弧时,起始角度和终止角度如何选取
CAD画椭圆弧时,起始角度和终止角度选取： 首先，椭圆的角度方向是以逆时针方向为正。顺时针为负。 其次，椭圆的起点是在长轴上，并且以指点的长轴方向为起点。 （后面这句很难理解，也就是说如果你画椭圆，先指点短轴方向也好，还是先指定长轴也... >>详细
问题5：CAD2006里面绘制椭圆弧时候，那个起始角度和终止角...
起始角和终止角都是从-X轴作为角度0度点，逆时针方向计算角度，起始角是曲线的起点，终止角是曲线的终点，如图 >>详细
