proe-链条制作教程

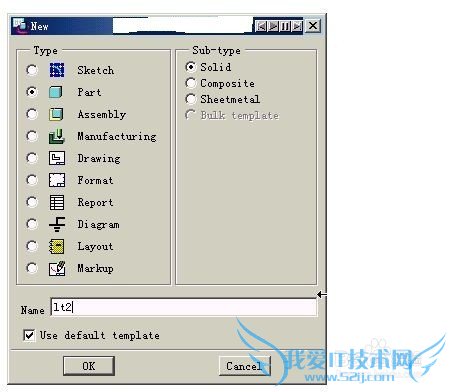

打开PROE后新建一零件

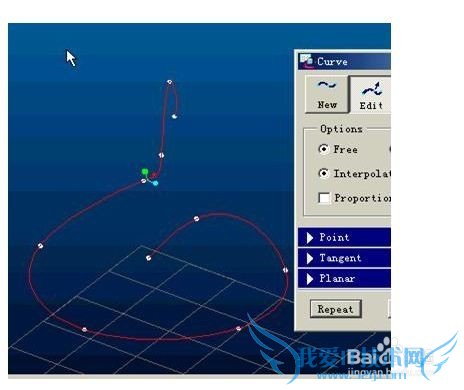

使用STYLE造型绘制一三维曲线

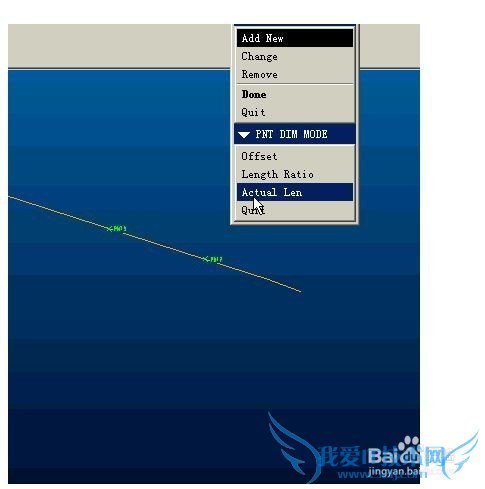

以长度模式在曲线起点上建立两个基准点，本人取值3及6。如果是平面链条，不须第2个基准点

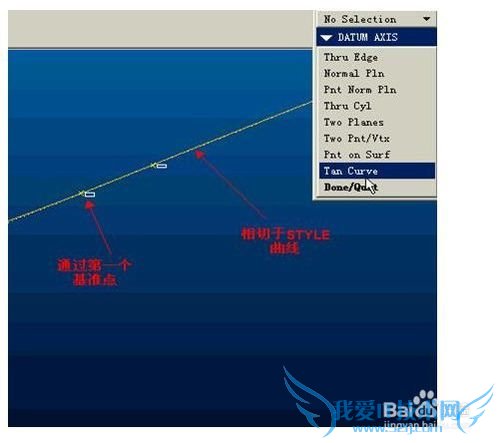

以Tan Curve方式建立基准轴，通过第一个基准点

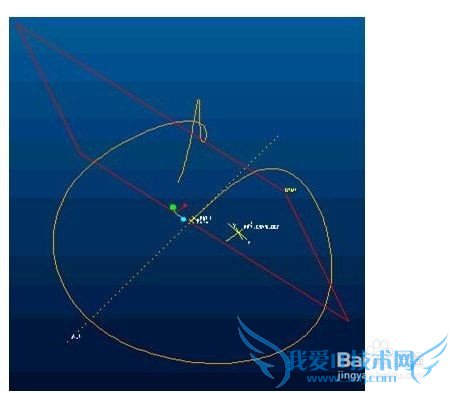

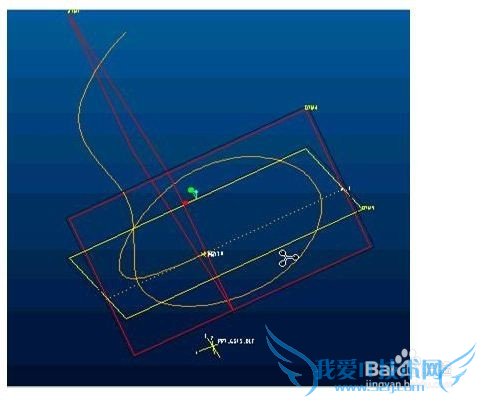

建立DTM1基准面，基准面通过第一个基准点，垂直于STYLE曲线

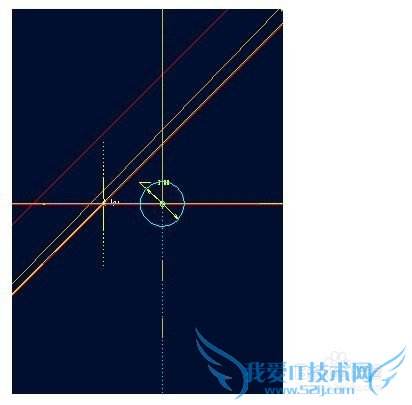

建立第2个基准面，基准面通过基准轴和第2个基准点建立第3个基准面，基准面通过基准轴并与第2个基准面成45度角

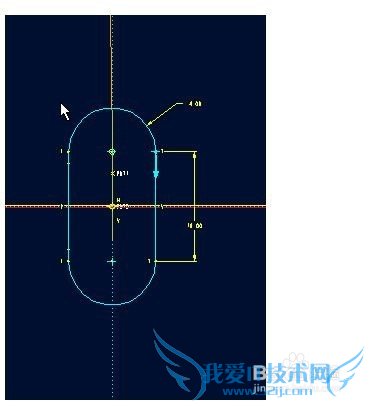

用扫掠特征建立第一节链条，草图面为最后建立的基准面，TOP面为DTM1

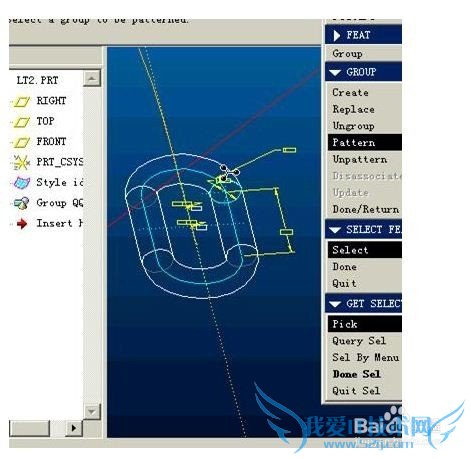

将第一基准点至扫掠特征做成一个组，使用组阵列选择第一个基准点的尺寸3，并输入15，选择第2个基准点的尺寸6，并输入15 （15是链条的节距，数值大约为扫掠草图高度减截面直径）选择第一个基准面的角度尺寸45并输入90，选择DONE，输入节数，选择DONE

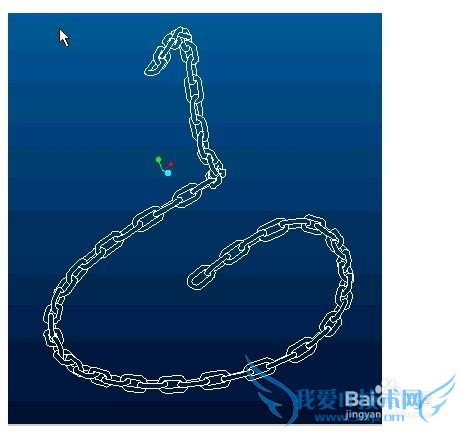

完成

用户类似问题：

问题1：proe环形链条怎么装配，类似链条与链轮？

简单的画了一下，连接的部位能看到 >>详细

问题2：在proe里怎样画链条？

http://www.hao5191.cn/a/jixiesheji/proe/2011/1225/11784.html 可参照此教程！ >>详细

问题3：proe自行车链条怎么画

链条可以简化为一些可以首尾相连的零件，然后在运到轨迹上装配（槽连接），然后相邻直接添加约束，可以做出动画。 当然，也可以按实际那样由链板、销轴、滚子等装配成一个部件，然后再组装。 >>详细

问题4：proe中链条怎么做

自己可以去看看相关的PROE书 >>详细

问题5：proe如何装配链条

先把链条以销钉形式装配为一个整体，然后在把每个链条以槽形式约束在链条运动轨迹上（草绘曲线），再分别在其中一个槽上和两个链轮上添加马达，链条就可以随链轮一起运动了（设置合适的传动比） >>详细
