Intel G41主板架构怎么分析

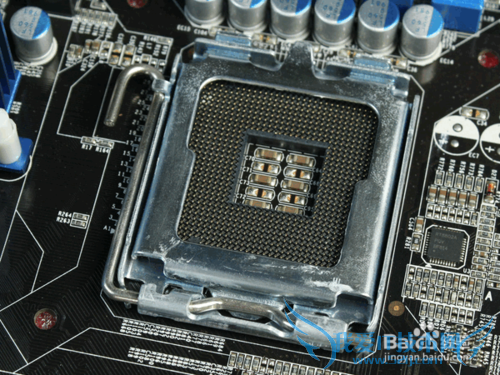

Intel G41主板采用LGA775封装,即775针/触点的CPU插槽,支持所有的Intel双核CPU,新手在接触这种插槽时,要尤其注意不要用手压低了CPU插槽上的触点,这些触点是连接CPU,传送各信息到主板各芯片上,所以是一点都不能少,否则主板不能正常运行.

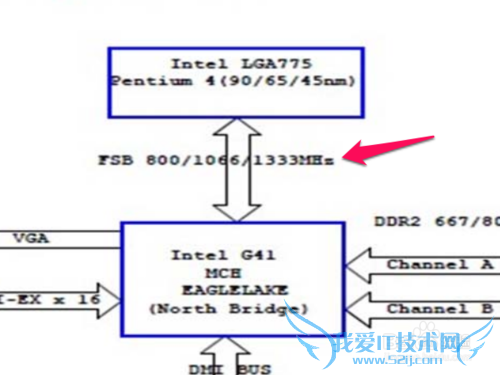

Intel G41主板上的CPU通过FSB前端总线连接到北桥芯片(英文简写一般为GMCH).FSB前端总线主要作用是用于传输两者之间的数据,直接影响到CPU的规格,目前总线主要支持1333MHZ,1066MHZ,800MHZ,这些频率对于我们的主板来说,当然是频率越大,处理速度越快.

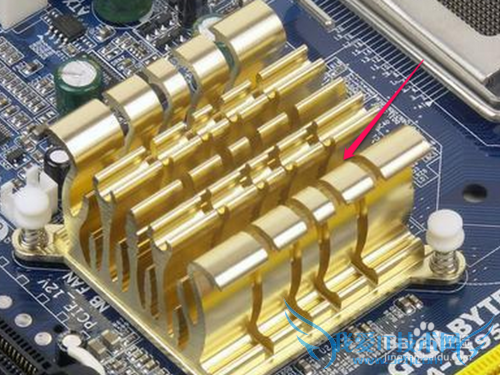

Intel G41主板嵌有一颗北桥芯片,其是距离CPU最近的桥芯片,扮演的角色类似高层管理员,上通下达,需要进行大量的数据处理,从而使北桥芯片发热量相对较大.所以,我们经常会看见主板上的北桥芯片上端会有一块散热片.此芯片一般用来处理高速信号,然后传送到这些高速运行的设备.

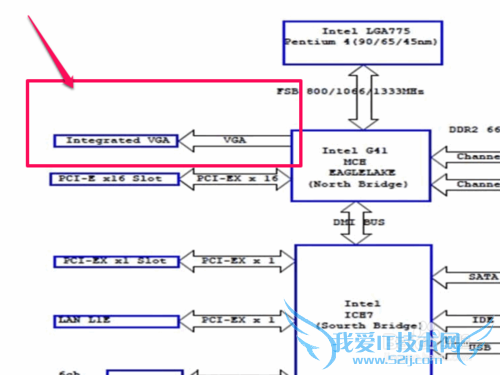

G41上的北桥芯片(GMCH)内部设计有图形处理器,即我们经常所说的集成显卡电路,将计算机所有的显示信息进行转换,然后直接给主板输出VGA视频信号和DVI视频信号,并控制显示器的显示信息正确显示出来.

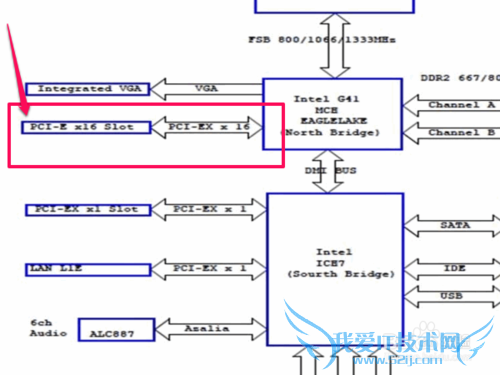

G41上的北桥芯片也处理着其它各种各样的高速传输的数据,它不仅与CPU进入数据传递与处理,也管理着PCI-E X16(即常见的PCI插槽)连接的独立显卡,当独立显卡插入主板上的PCI槽后,北桥芯片会自动发出停止集成显卡运行的信号,转而让独立显卡正常运行.

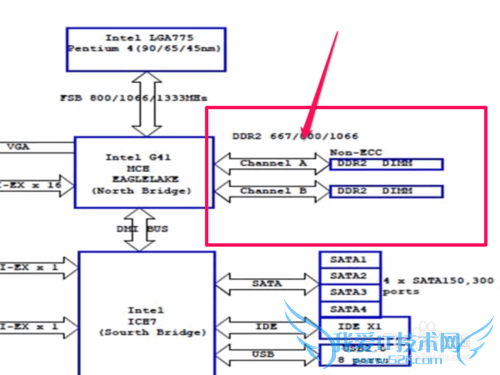

G41上的北桥芯片管理着主板上的内存,使内存能有效的处理主板上的临时数据和程序,进一步改变到电脑的整体运行速率.另外,北桥芯片支持内存形成的双通道,有效的提高了设备之间的数据传输与处理.

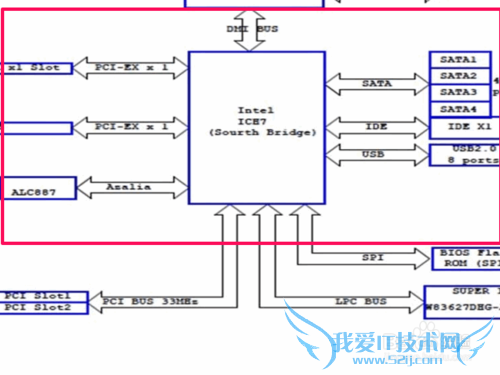

G41上的北桥芯片(GMCH)与南桥芯片(ICH7)的数据传输主要是通过DMI总线,其传输数据的频率是100MHZ,相对FSB总线的传输速度会更快一些.而南桥芯片主要是用来控制并管理一些相对低速的设备,如常见的USB接口,网卡芯片,声卡芯片,SATA串行硬盘接口,IDE并行硬盘接口,PCI-E X1插槽.

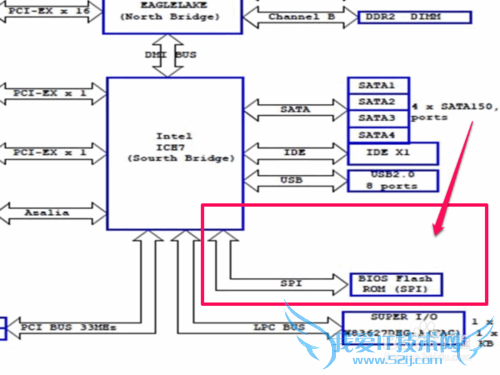

南桥芯片(ICH7)通过SPI总线(一种高速,全双工的传输总线)与常见的8脚BIOS芯片进行有效的信息传送交换.SPI总线一般由4种线组合而全,即数据输入(SDI),数据输出(SDO)、时钟信号(SCLK)、片选信号(CS).一般片选信号的测量我们可以直接到主板上的BIOS上的片选脚去测即可,因为南桥的片选脚在内部,不便测量.

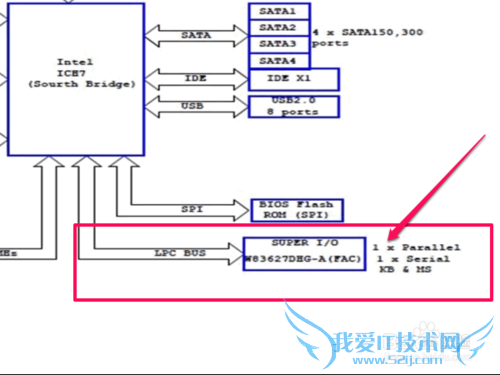

IO芯片是一颗用于信息输入和输出的控制器,它通过LPC Bus总线与北桥芯片(ICH7)连接,进行对应的信息处理与交换.同时,IO芯片自身也控制着主板上的外接接口,如我们日常常见的键盘,鼠标,老式的软驱,CPU风扇,温度检测等.
