如何使用AUTOCAD在墙线上绘制墙洞

AUTOCAD是在各类工程绘图中经常使用的软件，由于其丰富的工具和命令以及自动的三维模型建立，使得AUTOCAD在建筑和机械行业的工作和学习中，属于必不可少的软件；在建筑绘图中，AUTOCAD经常和天正绘图同时使用，以加快绘图速度，下面我们就使用AUTOCAD以及天正绘图在墙体上绘制墙洞。

操作前的准备

基础轴网以及墙线

首先，我们同时开启AUTOCAD和天正绘图软件，成功开启后，进入至绘图页面，在绘图页面，我们可以进行各项命令以进行图纸的绘制，为了方便墙线的绘制，我们先绘制轴网。

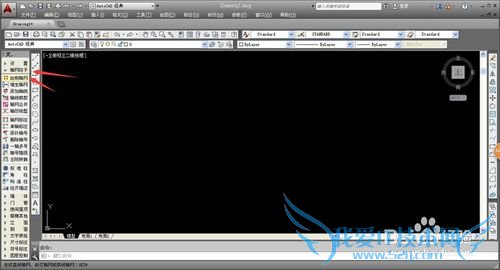

在左侧命令栏中，选择“轴网柱子——绘制轴网”，确定命令后，系统会自动弹出相应的设置窗口，我们可以自行设置轴线的间距，以及轴线的各种属性，轴网的交点代表柱子的位置。

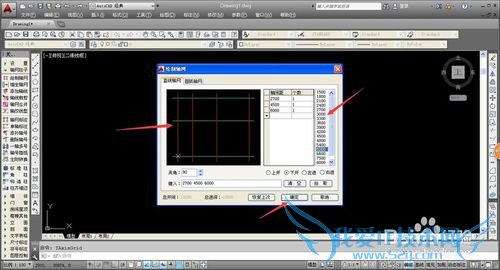

在轴网的设置页面，系统会自动提供一些常用数据，双击即可输入数据；在左侧的浏览框中，我们可以浏览到我们设置轴网的样式，方便我们进行修改和添加，完成后点击“确定”即可。

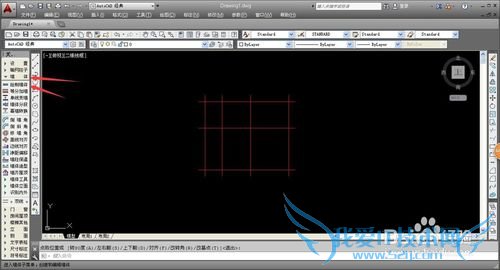

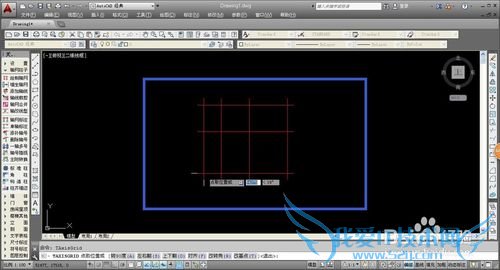

设置完成轴网，并确定后，系统会自动输出轴网，我们可以拖动鼠标移动轴网的位置，单击鼠标左键确定轴网位置；这样，我们就完成了最基础的轴网建立，下下面开始绘制墙线。

在左侧工具栏中，选择“墙体——绘制墙体”，即可进入墙体的绘制命令，墙体所对应的墙线，一般以轴线为中心进行绘制；轴网可以辅助墙线的绘制，保证墙线之间的互相垂直。

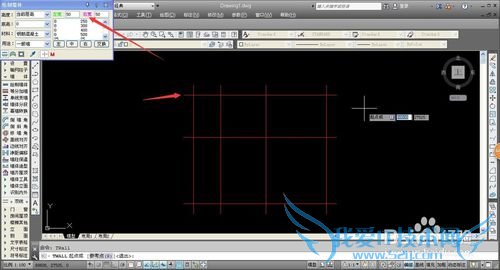

确定绘制墙体的命令后，系统会弹出墙体的设置窗口，我们可以自行设置墙体的宽度等信息；墙体的宽度分为左宽和右宽，以适应不同的情况，墙线进行保证平滑，不要出现异常的突起。

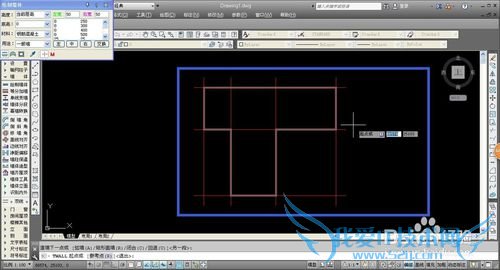

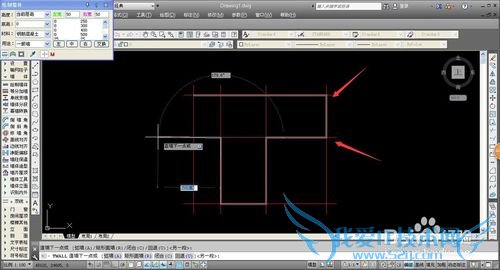

完成墙体属性的设置后，将鼠标移动到轴网位置，系统会自动靠近最近的轴线，单击鼠标开始绘制，拖动鼠标调整墙体的长度，单击鼠标左键确定墙线的转折处，即可完成墙线的绘制。

基础绘制时，第一次墙体绘制，我们只需要绘制出墙体中的外墙即可，外墙需要是一个封闭的空间，以达到分隔内外环境的作用；完成墙体的绘制后，我们需要对墙体进行门窗以及墙洞的添加。

墙线上添加墙洞

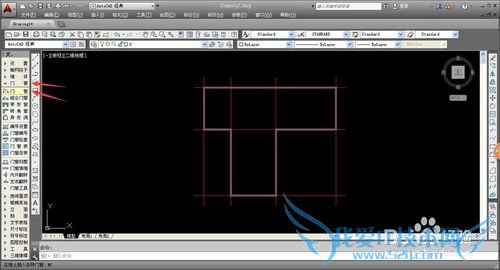

在AUTOCAD绘图时，门窗需要建立在墙线上，并且门窗属于能够开启或者关闭的建筑部件；而墙洞，则属于完全开放的空间，只是一个单纯的洞，绘制墙洞选择“门窗——门窗”命令。

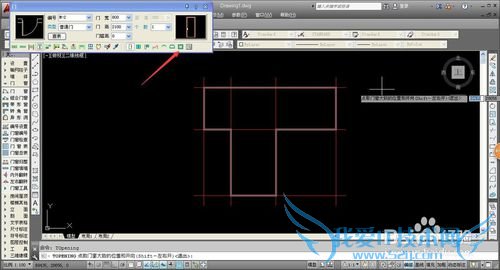

确定“门窗——门窗”命令后，系统会弹出相应的绘图设置窗口；系统默认的初始页面，为门或者窗的绘制设置，我们需要将其调整为墙洞的绘制页面；在窗口最下方的选项中，选择“插矩形洞”。

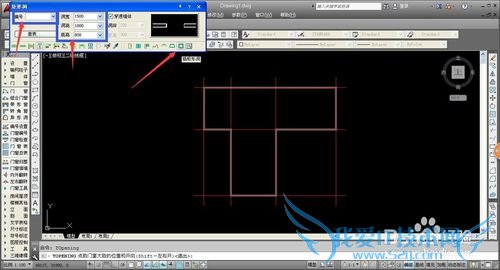

确定“插矩形洞”的选项后，页面就会改变；为墙洞的设置选项，我们需要设置墙洞的标号，墙洞的高宽等各种属性，完成墙洞的各种属性设置后，即可将鼠标移动到墙线上进行添加。

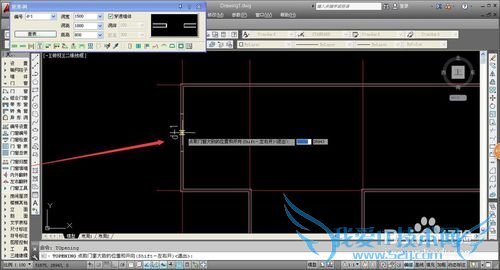

我们可以根据情况选择不同的放置方式，将鼠标移动到墙线上后，系统就会出现白色的辅助线条，方便我们进行位置的确定；确定合适的位置后，单击鼠标即可进行墙洞的添加。

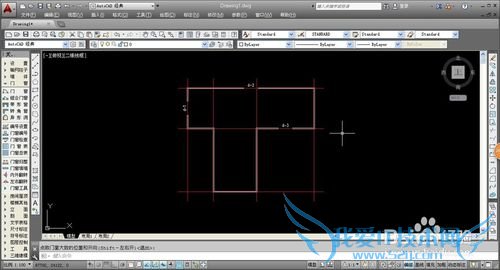

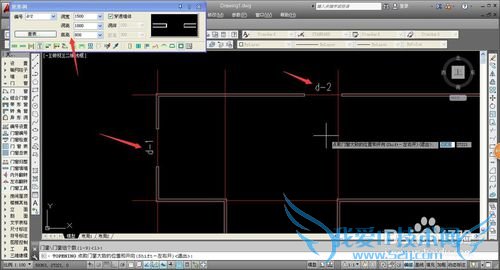

确定输出墙洞后，墙线就会分断，标志墙洞；墙洞和门窗都不同，墙断开的中间部位不会有其他部件；在墙洞开启位置会有我们设置的墙洞编号，方便我们进行墙洞的识别。

进行多种墙洞的添加时，不同的墙洞属性需要设置不同的墙洞编号；否则系统无法进行墙洞的标注；一般墙洞可以直接使用字母带数字的标注方式，不同的墙洞直接更改数字编号即可。

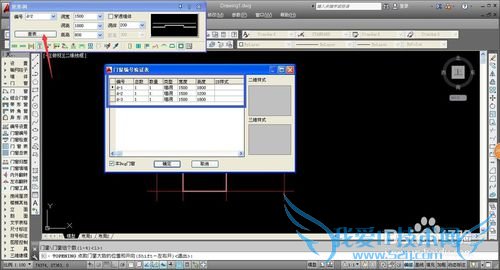

在墙洞的属性设置窗口，我们可以点击“查表”按钮，这样我们可以直观的看到所有的墙洞信息；包括墙洞的标号以及各种数据属性，方便我们直接进行墙洞的各种属性信息的获取。

我们在绘制建筑图纸时，墙洞多处于室内空间中，使用墙洞增加室内空间的流通性；一般墙洞会配合屏风使用，在增加室内空间的流通性的同时，保证部分空间的私密性。
