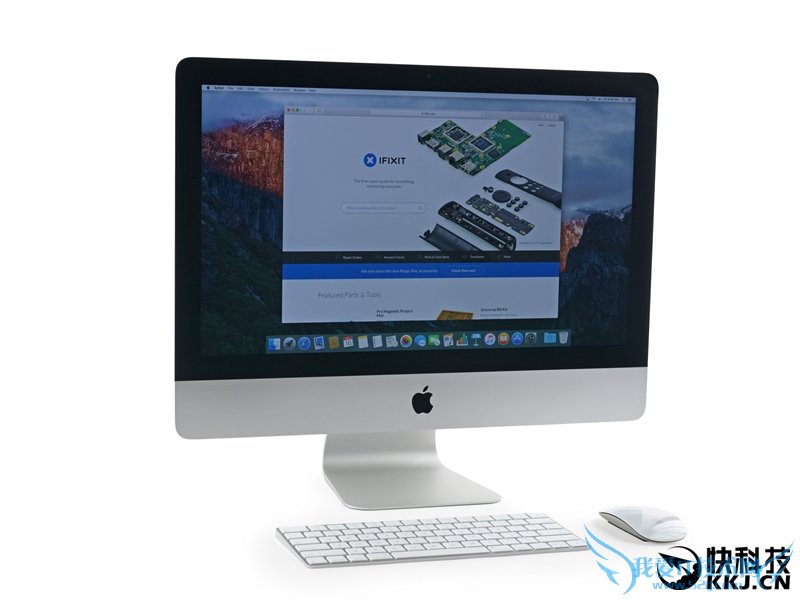

iFixit日前拆解了苹果的新款21.5寸iMac，但只是1920×1080分辨率的普通版本，而今天，首次面世的4K Retina版本终于也被拆了。它们俩的基础和可选配置都是一模一样的，看起来唯一不同就是屏幕分辨率升级到了4096×2304。
但是拆解表明，内部细节是有很多不同的，主板芯片也差很多。
相关阅读：
苹果Magic Mouse 2鼠标完全拆解：接口吐血
苹果Magic Keyboard键盘完全拆解：胶水狂魔
苹果Magic Trackpad 2触摸板完全拆解：超级电池

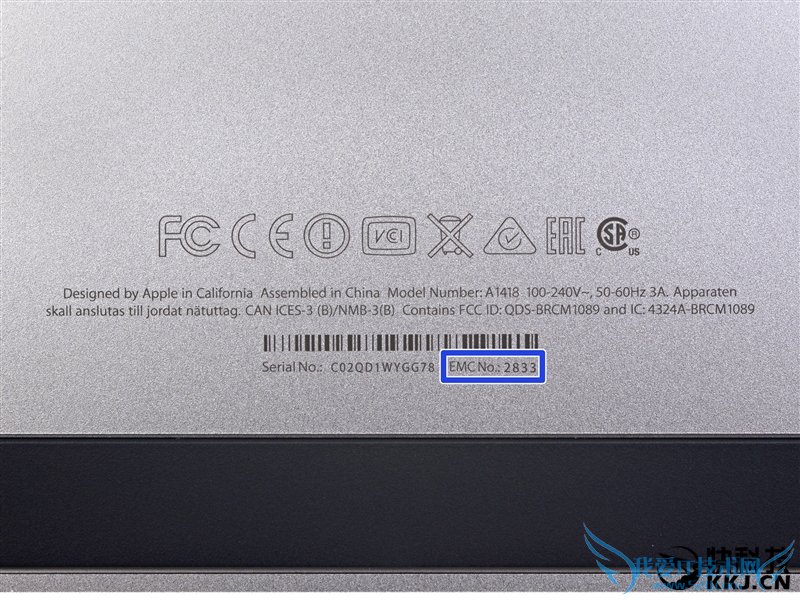

产品型号仍是A1418，但电磁屏蔽编号是新的2833。

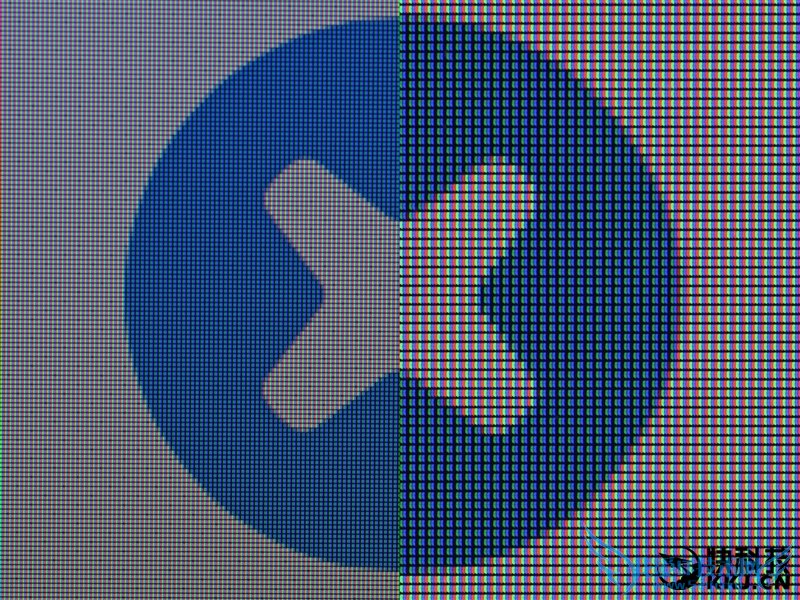

1080p、4K到底有多大区别？不亲自体会是不会明白的，从放大镜下近距离看屏幕像素更是天差地别。

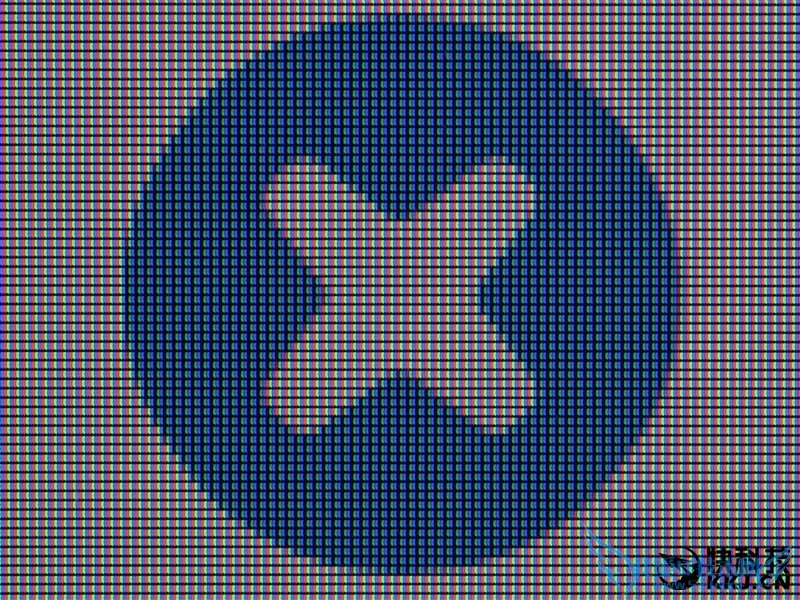

4K

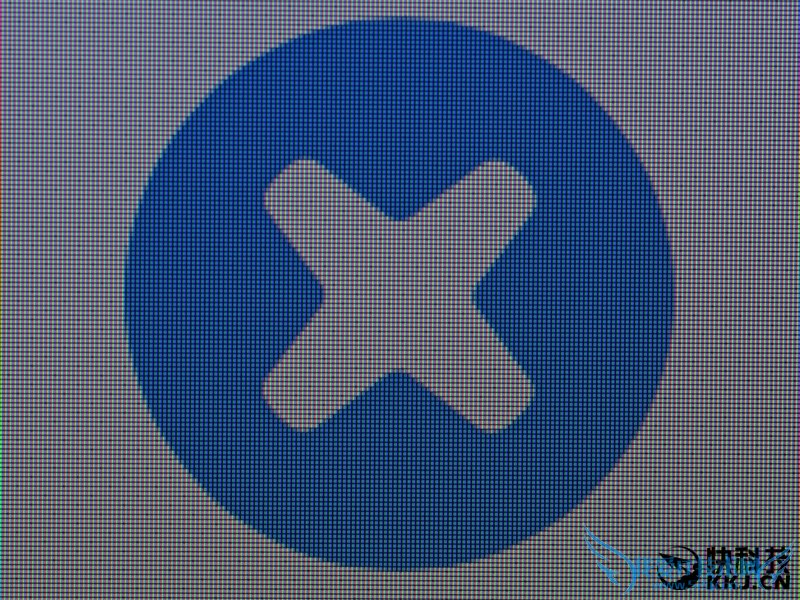

1080p
4K和1080p：940多万个像素和207万个像素，超过4.5倍差距，前者确实不愧是视网膜级别的。

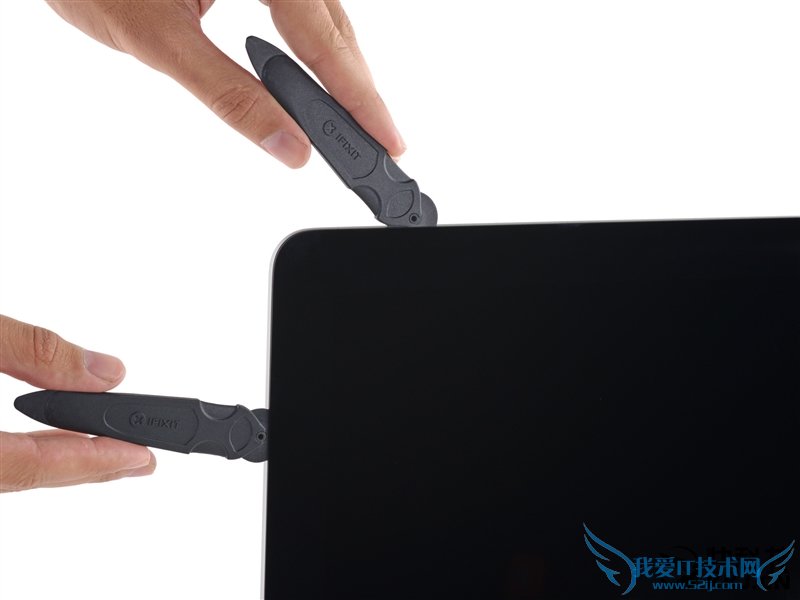

拆解入手点是一样的。

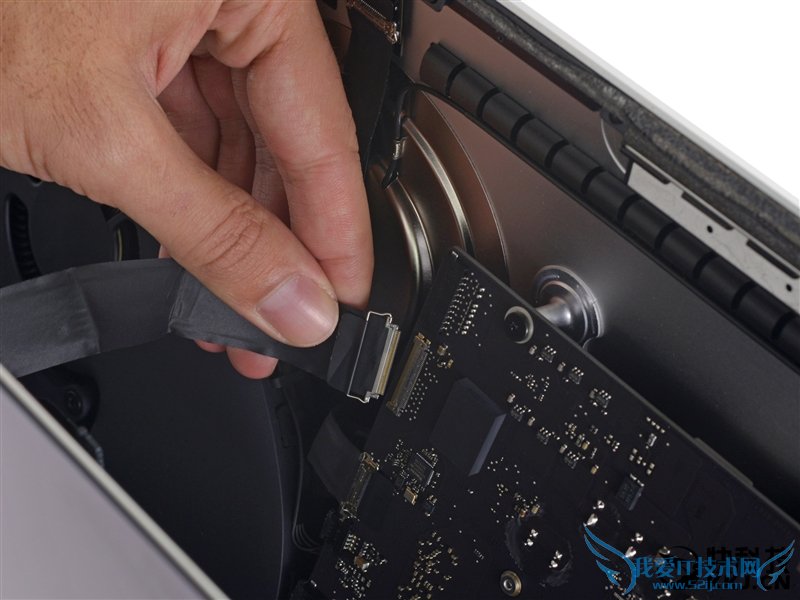

为了支持更高分辨率，显示排线加宽了一些，标准版是12.4毫米，4K版达到了16.4毫米。

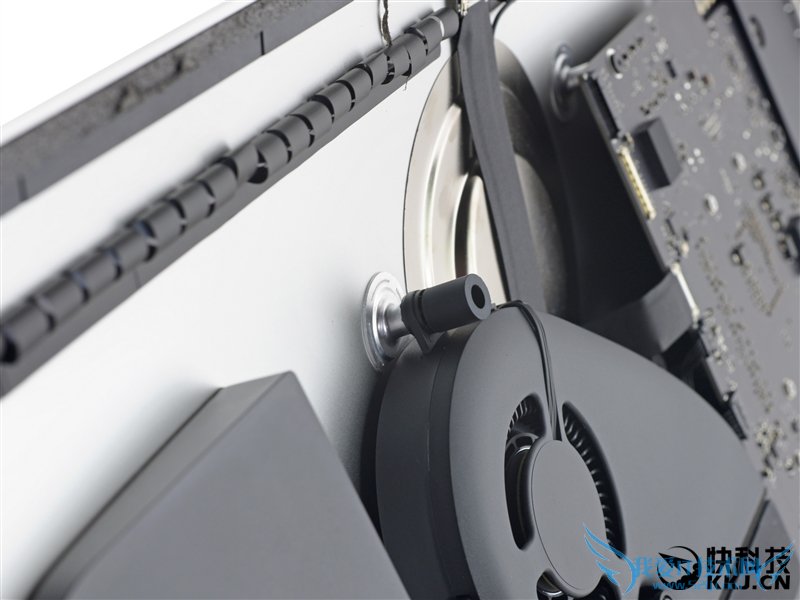

风扇旁边的螺丝上多了一个橡胶圈，可以固定得更牢靠。

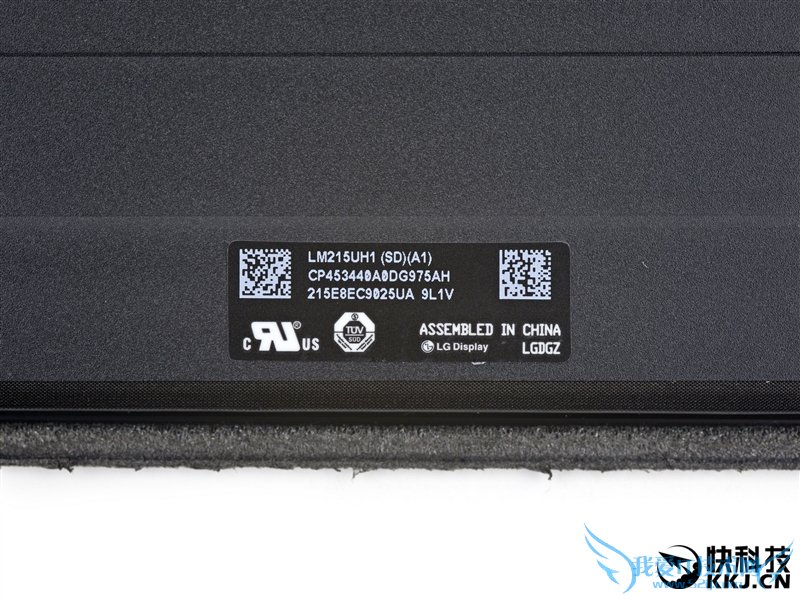

屏幕依然是LG制造，但它在消费级产品上是第一批支持DCI-P3色域的。

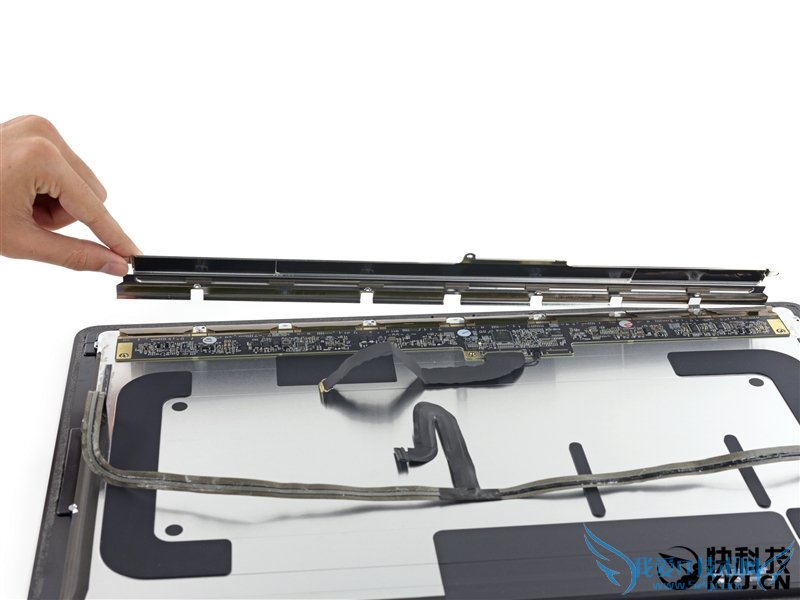

这个用于电磁屏蔽保护和支撑的金属条也不太一样。
阅读更多：苹果 拆解 4K iMac
相关阅读：
苹果新触摸板完全拆解：超级电池！
13400mAh双向快充！乐视电源拆解评测
苹果“魔力鼠标2”拆解：脑残接口
苹果全新键盘完全拆解：胶水狂魔
超越苹果 乐视超级手机2代屏幕曝光
终于明白为什么现在不要买4K电视了！
4K iMac完全拆解：屏幕逆天 坏了哭瞎！
2015-10-18 17:36:32 作者：上方文Q 编辑：上方文Q[爆料] 评论(0) 收藏文章
内容导航：

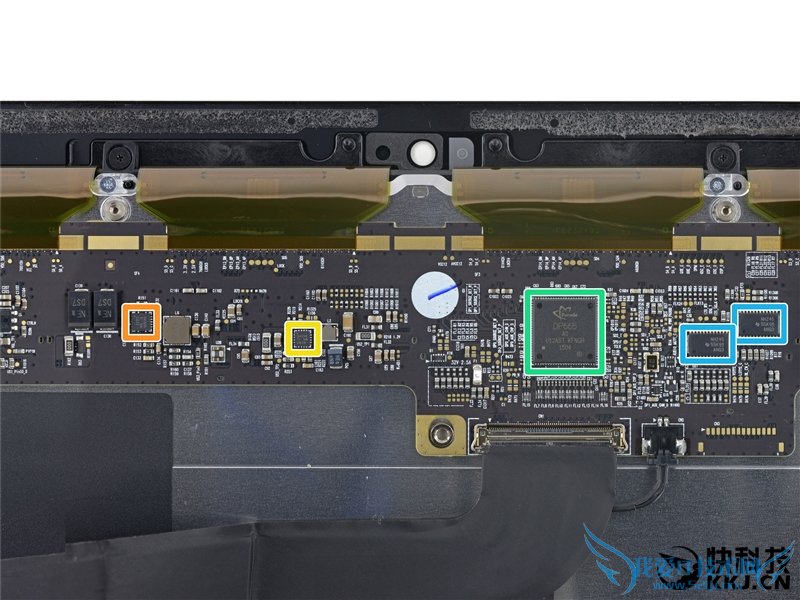

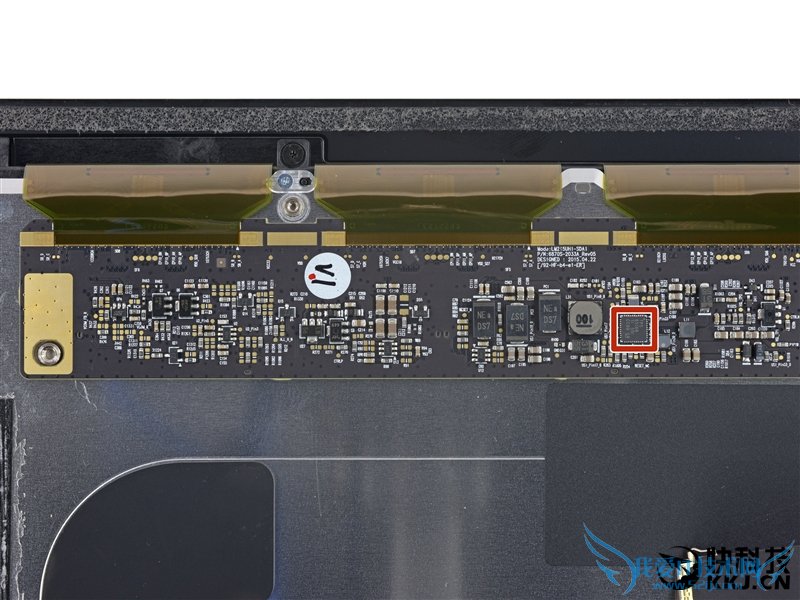

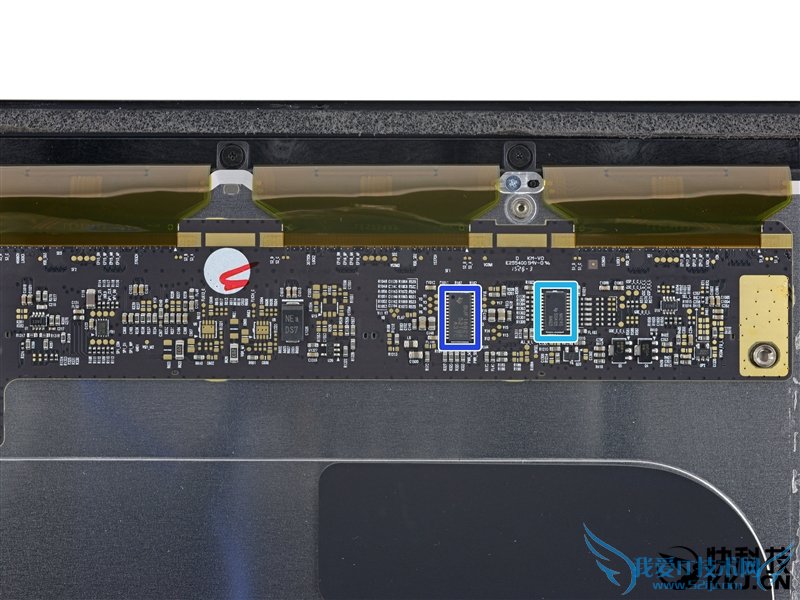

显示控制板芯片和标准版差了好多的，几乎是完全德仪的天下。
红：德州仪器TPS65168高分辨率完全可编程液晶偏压器
橙：德州仪器TPS54320 4.5-17V输出、3A同步降压转换器
黄：德州仪器TPS54218 4.5-17V输出、3A同步降压转换器
绿：Parade DP655液晶计时控制器(5K 27寸里也是它)
青：德州仪器NH245 55K G4
蓝：德州仪器TPS54231降压变流器
紫：德州仪器BUF16821可编程伽马电压生成器

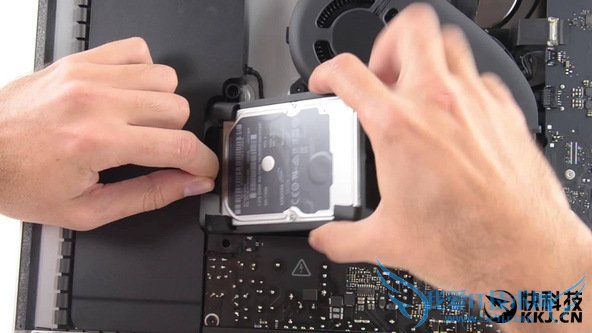

本次拆解的自带硬盘是5400RPM机械硬盘。

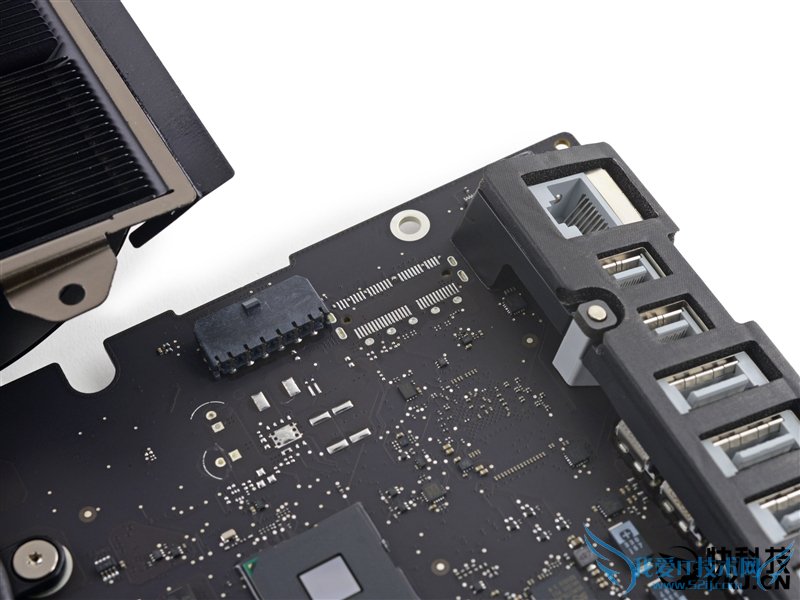

没有可供Fusion混合硬盘安装的接口插槽，如果你想要的话就必须直接现配购入，升级别想了。

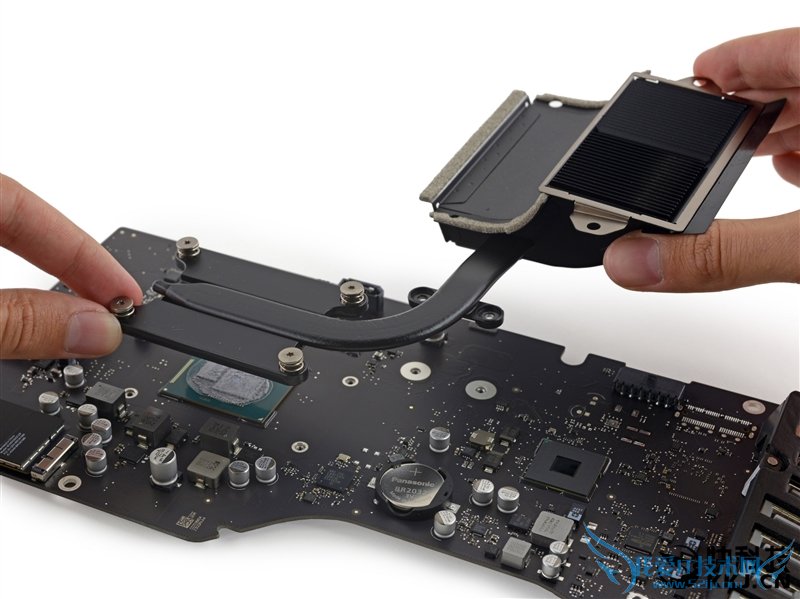

散热设计也比标准版强大了很多，热管直通Broadwell处理器上方。

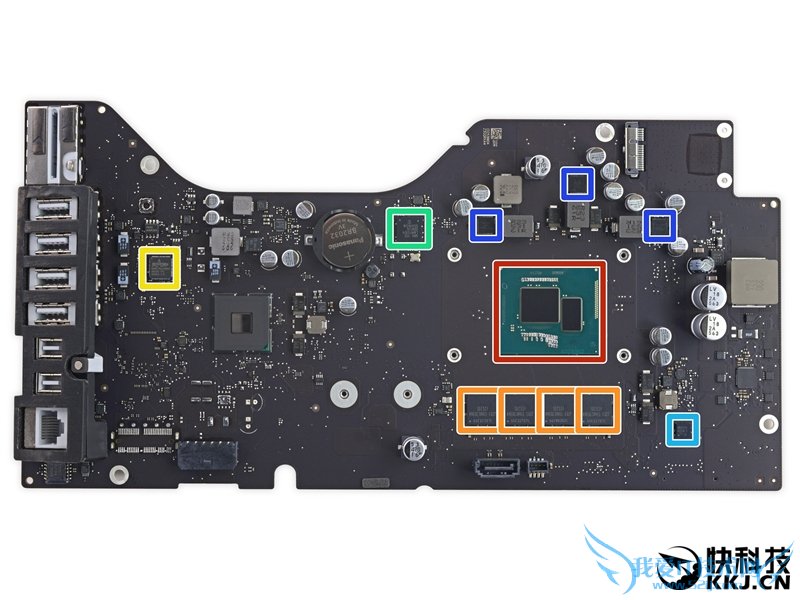

主板无论布局还是芯片、用料都和标准版相差很大：
红：Intel SR2AJ Core i5-5675R 3.1-3.6GHz四核处理器(Iris Pro 6200核芯显卡)
橙：三星K4E6E304EE-EGCF 2GB LPDDR3-1866内存颗粒(四颗总计8GB)
黄：博通BCM5776千兆网卡
绿：德州仪器LM4FS1EH SMC控制器(以上三个和标准版相同)
青：德州仪器HD3SS213 DisplayPort 1.2a 5.4Gbps 2:1/1:2差动开关
蓝：仙童半导体FDMF6808N DrMOS模块(超小高性能高频率)

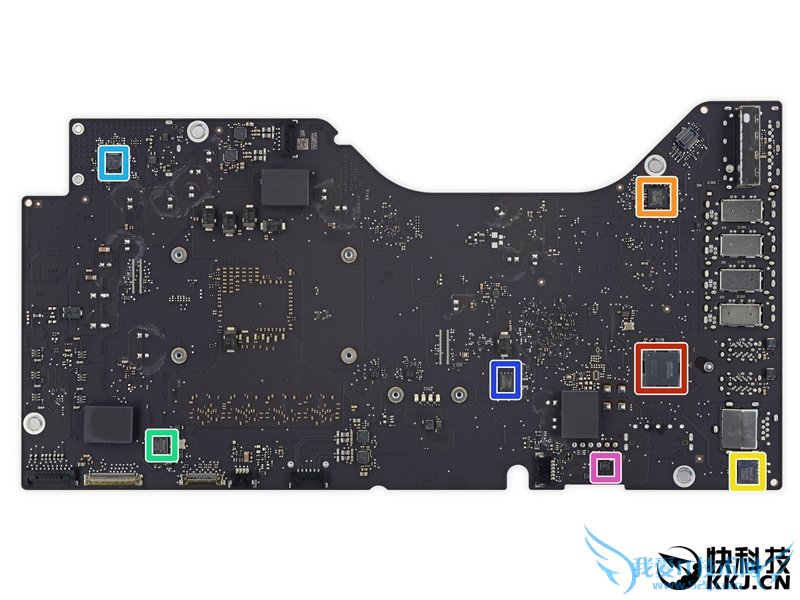

翻过来看背面：
红：Intel DSL5520雷电2控制器(同)
橙：Cirrus Logic 4208-CRZ音频控制器(同)
黄：Delta 8904C-F过滤器(标准版在正面)
绿：Vimicro VC0359摄像头处理器(同)
青：Intersil ISL62383CHRTZ电源控制器(同)
蓝：华邦25064FVIQ
紫：Internation Rectifier IRFH3702 30V HEXFET Power MOSFET

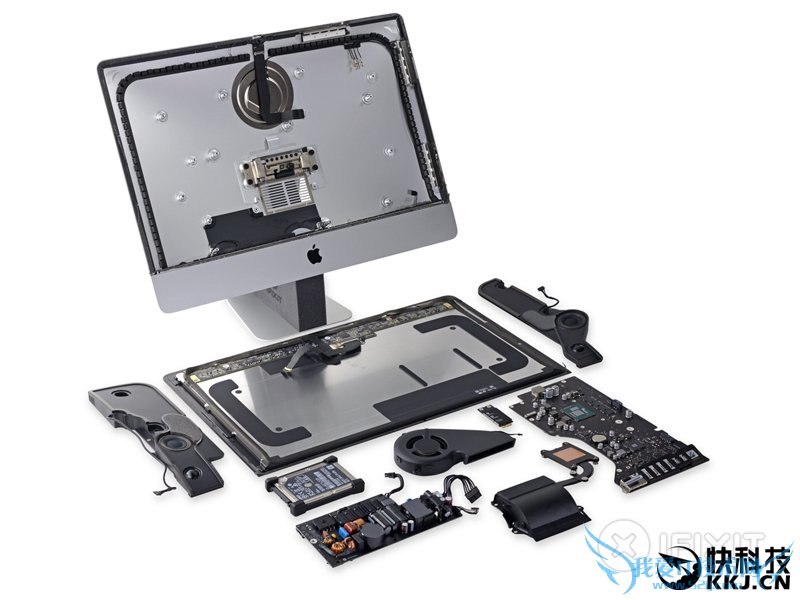

全部零部件合影，而维修拆解指数依然是可恨的1：必须强行“开盖”才能深入内部，处理器和内存完全焊死不可升级，Fusion硬盘接口失踪不可升级，显示屏与玻璃合为一体。
