1.下面的Xfermode子类可以改变这种行为：

AvoidXfermode  指定了一个颜色和容差，强制Paint避免在它上面绘图(或者只在它上面绘图)。

PixelXorXfermode  当覆盖已有的颜色时，应用一个简单的像素XOR操作。

PorterDuffXfermode  这是一个非常强大的转换模式，使用它，可以使用图像合成的16条Porter-Duff规则的任意一条来控制Paint如何与已有的Canvas图像进行交互。

要应用转换模式，可以使用setXferMode方法，如下所示：

AvoidXfermode avoid=new AvoidXfermode(Color.BLUE, 10, AvoidXfermode.Mode. AVOID);    borderPen.setXfermode(avoid);

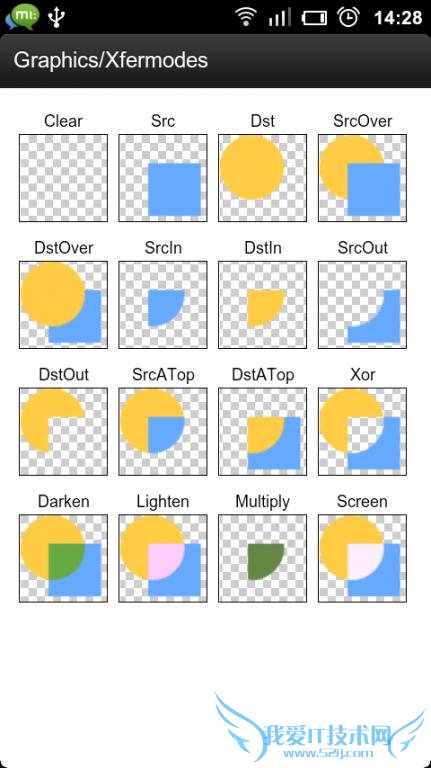

2.Porter-Duff 效果图：



3.16条Porter-Duff规则

1.PorterDuff.Mode.CLEAR

   所绘制不会提交到画布上。
2.PorterDuff.Mode.SRC

   显示上层绘制图片
3.PorterDuff.Mode.DST

  显示下层绘制图片
4.PorterDuff.Mode.SRC_OVER

  正常绘制显示，上下层绘制叠盖。
5.PorterDuff.Mode.DST_OVER

  上下层都显示。下层居上显示。
6.PorterDuff.Mode.SRC_IN

   取两层绘制交集。显示上层。
7.PorterDuff.Mode.DST_IN

  取两层绘制交集。显示下层。
8.PorterDuff.Mode.SRC_OUT

 取上层绘制非交集部分。
9.PorterDuff.Mode.DST_OUT

 取下层绘制非交集部分。
10.PorterDuff.Mode.SRC_ATOP

 取下层非交集部分与上层交集部分
11.PorterDuff.Mode.DST_ATOP

  取上层非交集部分与下层交集部分
12.PorterDuff.Mode.XOR


13.PorterDuff.Mode.DARKEN

14.PorterDuff.Mode.LIGHTEN

15.PorterDuff.Mode.MULTIPLY

16.PorterDuff.Mode.SCREEN
