BPEL 交互模式总结 【SOA教程 摘录+整理】

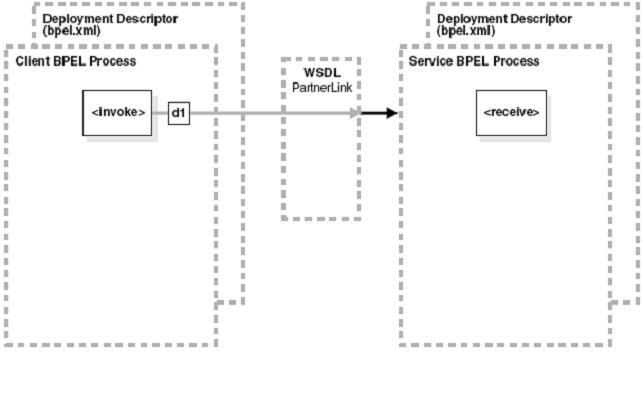

　　1. One-Way Message

　　左边调用方的BPEL定义中只有Invoke Activity。

　　右边被调用方的 BPEL定义中只有Receive Activity。

　　

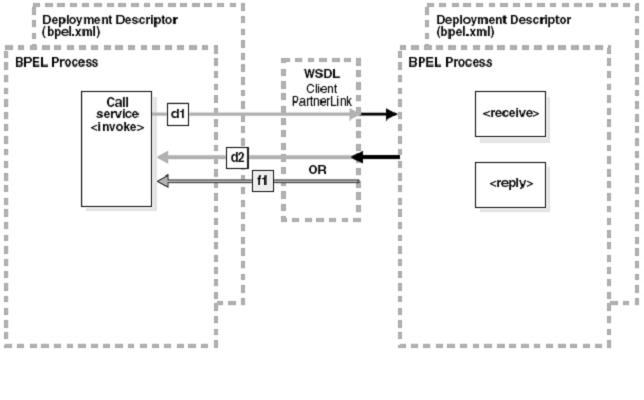

　　2. Synchronous Interaction

　　左边调用方的BPEL定义中只有Invoke Activity。

　　右边被调用方的 BPEL定义中使用Receive Activity接收请求，使用Reply Activity发送响应。

　　被调用方的 BPEL定义是一个同步的BPEL，所以只要看到 Receive + Reply Activity就知道这是一个同步的BPEL。

　　

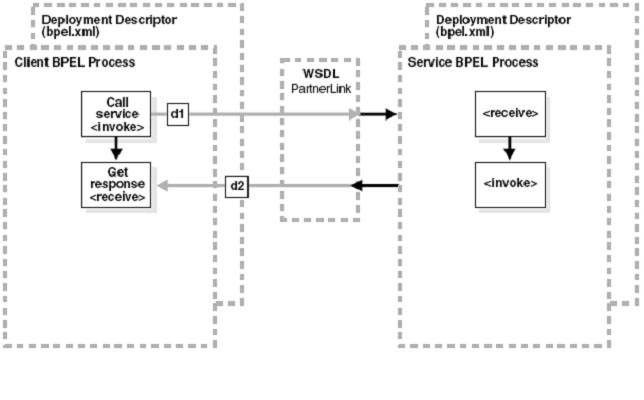

　　3. Asynchronous Interaction

　　左边调用方的BPEL定义中使用Invoke Activity发送请求，使用Receive Activity接收响应。

　　右边被调用方的 BPEL定义中使用Receive Activity接收请求，使用Invoke Activity发送响应。

　　被调用方的 BPEL定义是一个异步的BPEL，所以只要看到 Receive + Invoke Activity就知道这是一个异步的BPEL。

　　同时，调用方的BPEL定义让我们知道调用一个异步的BPEL所要用到的Activity。

　　

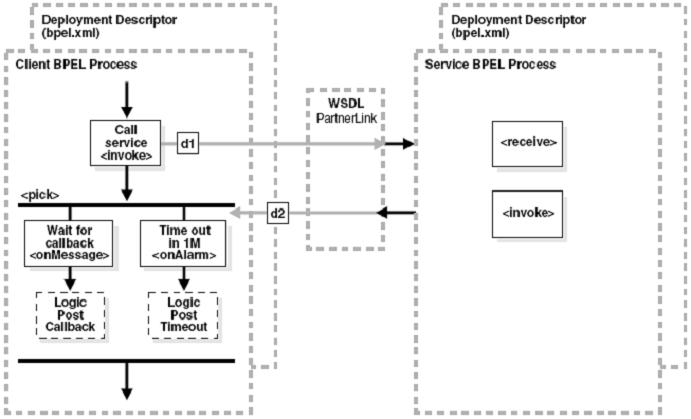

　　4. Asynchronous Interaction with Timeout

　　如果调用异步的BPEL，但响应迟迟没有回来怎么办?

　　这时，我们可以使用Pick Activity + 分支onMessage 和onAlarm。

　　如果在onAlarm规定的时间内响应回来了，则走onMessage分支;

　　如果在onAlarm规定的时间内响应依然没有回来，则走onAlarm 分支，放弃等待响应。

　　

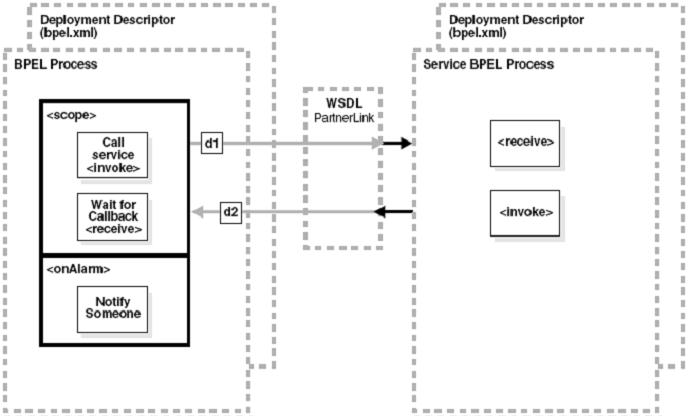

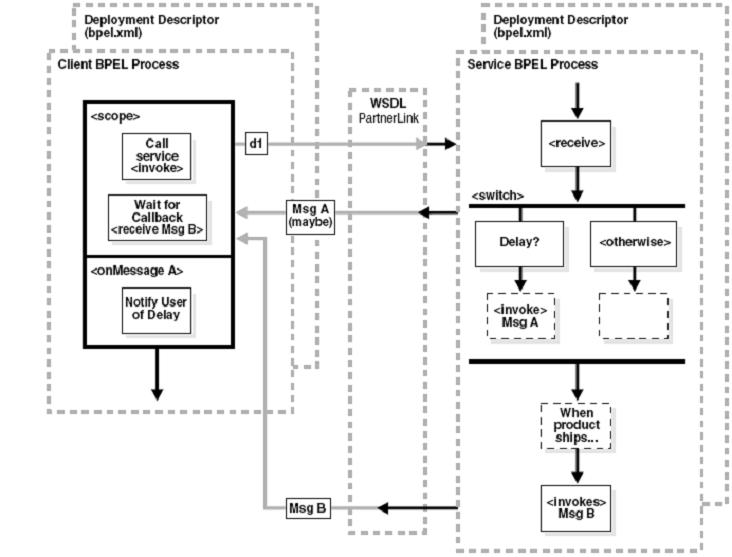

　　5. Asynchronous Interaction with a Notification Timer

　　如果调用异步的BPEL，响应迟迟没有回来，但由于响应很重要，所以必须要继续等，这时有什么好办法通知管理员?

　　这时，我们可以使用Scope Activity(其中包括Invoke Activity和Receive Activity)+ onAlarm。

　　如果在onAlarm规定的时间内响应回来了，则Receive Activity 接收响应;

　　如果在onAlarm规定的时间内响应依然没有回来，则执行onAlarm 分支，然后继续等待响应。

　　

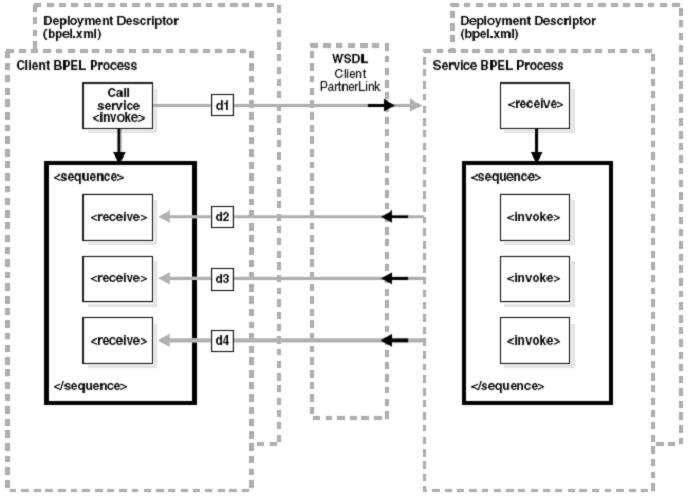

　　6. One Request, Multiple Responses

　　

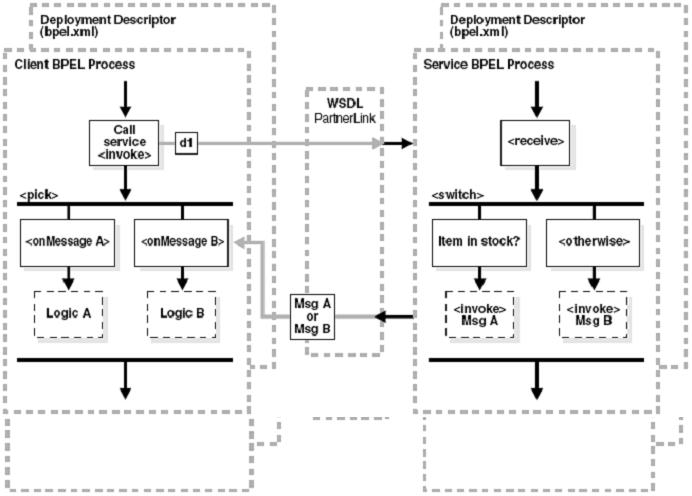

　　7. One Request, One of Two Possible Responses

　　



　　8. One Request, a Mandatory Response, and an Optional Response

　　



　　9. Partial Processing

　　



　　10. Multiple Application Interactions

　　
