　　写在前面：
　　如果您使用PC-3000等专业工具修复过硬盘，一定对它们强大的功能有深刻的理解。但是，再好的软件也是针对软故障而设计的，所谓“巧妇难为无米之炊”，如果是驱动芯片或者线路板存在硬件问题的话，想用软件来修好则是不可能的。必须先要修复硬件故障。

　　故障现象及分析

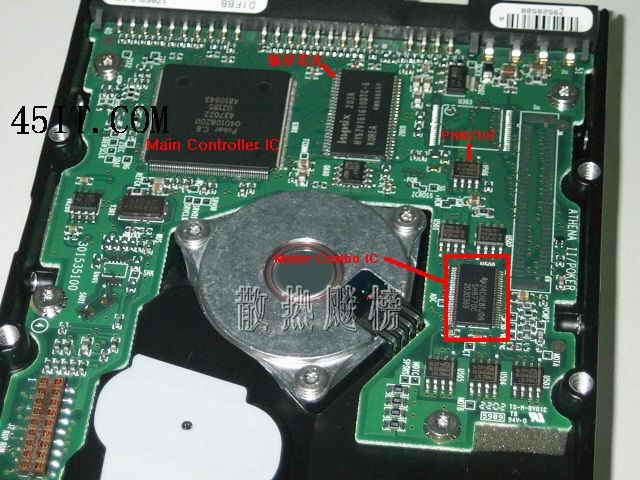

　　日前，朋友给笔者送来三块迈拓硬盘：其中两块是D541X系列（型号：2B020H1，后简称2B）和一块Diamond Max VL40系列（型号：31024H1）。其中一块D541X（后简称2B_a）加电可以运转，但系统无法辨识硬盘，另外两块则干脆无法运转，更不用说辩识了。经过笔者的仔细观察，发现不运转的两块硬盘均有元件损坏，其中Diamond Max VL40的SH6770C芯片（COMBO IC)损坏，芯片上有个灼烧后的小孔。而D541X(后简称2B_b)则是PHN210T（MOSFET）损坏。

　
　
　　究其原因主要是因为硬盘使用三相供电，如果某触点氧化就会导致其对应的相位丢失。而相位的丢失会导致MOSFET损坏，进一步导致COMBO芯片损坏，然后MOSFET和COMBO芯片周围的电子元件也会损坏，严重的更会导致盘体内部的前置放大器损坏。硬盘具备精密的机械结构和电气结构，由这个故障来看，用户如果不留意的话，将会对硬盘形成多米诺骨牌般的损毁效应。

　　维修处理步骤：
　　笔者以2B_b的线路板为“开刀”对象，首先：拆除PHN210T这块MOSFET ，更换到另一块2B的故障板上，接着拆除SH6770C,更换到另一块Diamond Max VL40板上。更换芯片后的硬盘“尸体”，还有不少“器官”可以供下次“移植”所用。
　

　　至此，三个故障盘，修复两个，还有个等待“器官”移植的“可用之材” 。
　　小感想:
　　在此想提醒维修的同仁，做事一定要细心，不要忽略每个细节。就像这次故障，很多人都说刚开始没注意到元件损坏，我注意到，所以修复了两个盘。
　　接下来呢，你要根据观察到的故障现象，“先想后做”。就是说先想好怎样做、从何处入手，再实际动手。也可以说是先分析判断，再进行维修。 以这次为例，就是确定“舍一取二”方案；再来是对于所观察到的现象，尽可能地先查阅相关的资料，看有无相应的技术要求、使用特点等，然后根据查阅到的资料，结合下面的内容，再着手维修；最后是在分析判断的过程中，要根据已有的知识、经验来进行判断，对于自己不太了解或根本不了解的，一定要先向有经验的同事或技术支持工程师咨询，寻求帮助。
　
　　写在最后：
　　以往在DIYer的心目中，所谓换“芯”都是指CPU方面，而笔者的这次换“芯”行动，不但赋予了两个硬盘新的"生命"，同时也让笔者感悟收获颇多，体会到了DIY的乐趣和巨大的成就感！只要细心，下一回轮到品味这种快乐的就是你：）
