你的电脑有多少设备呢？三个光驱（CD-ROM、DVD-ROM、CD-RW）、两个硬盘？还是显卡、声卡、Modem、网卡外加一张电视卡？还有你的CPU，是Athlon XP还是Pentium 4？乖乖，60W可不是闹着玩的！或许你的名牌300W电源也已经不堪重负了，而一台带电源的服务器机箱的价钱又令你望而却步，怎么办呢？答案就是双电源供电。一台电源拉不动的配置用上两台电源跑得是轻松愉快。
　　一、AT电源与ATX电源的组合方案

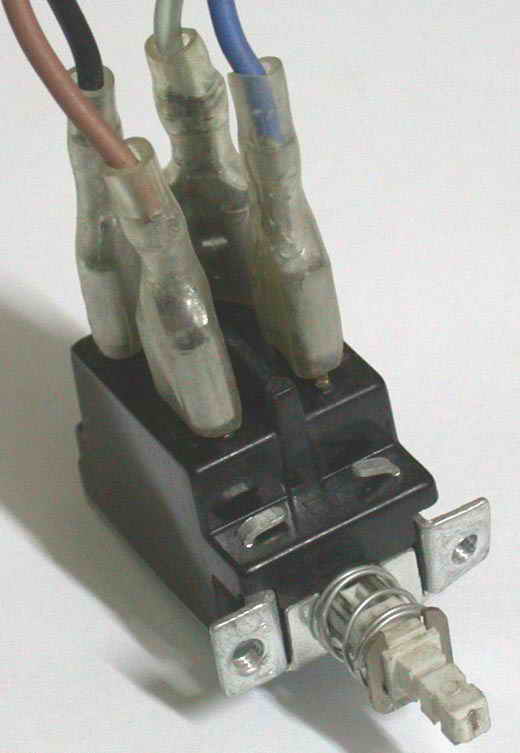

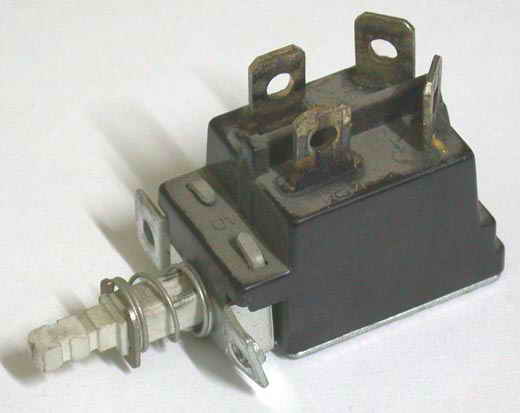

　　如果现在是使用ATX电源，而你还留有旧的AT电源。那么就可以将光驱、软驱、硬盘等设备接在旧的AT电源上，由AT电源单独供电就可以了。你所需做的是买一个AT电源开关座（如图1所示），然后将AT电源的四根引线连接到这个电源开关座即可（如图2所示）。


　但在使用电脑前必须先打开AT电源，然后再能开主机；如果先开主机后再开AT电源，可能会导致接在AT电源上的其它设备不能被正确识别。
　　二、ATX电源与ATX电源的组合方案
　　和AT电源不一样，ATX电源除了在线路上作了一些改进，其中最重要的区别是，关机时ATX电源本身并没有彻底断电，而是维持了一个比较微弱的电流。同时它利用这一电流增加了一个电源管理功能，称为Stand-By。它可以让操作系统直接对电源进行管理。通过此功能，用户就可以直接通过操作系统实现软关机。你会发现ATX电源不能用开关来控制电源的启动或断开，而是通过主板的SW插针来控制的。所以即便电脑处于关机状态，只要没有拔掉插头，电源还是处于部分工作的状态。
　　所以，要想装上第二个ATX电源，最主要是要解决两个电源的开关同步问题。具体来说就是把第14针脚的PS_ON接上低电平（也就是接地）电源就启动，断开电源就关闭。知道了这一点，我们就可以着手进行第二个电源的连接。
　　首先我们要准备第二个电源和一条细单支铜线（电话线里面那些带胶皮的细铜线就可以了）。根据开关电源控制的原理，我们只要把第二个电源和第一个电源的PS_ON针脚并联到一起就可以通过主板同时控制两个电源了。具体的做法：首先剥掉单支铜线两头的胶皮，不要剥得太多，够用就行了。一头从后面插进主电源ATX插头的14针脚，另一头则从正面插入副电源ATX插头的14针脚（如图3所示）。接的时候要看清楚，PS_ON是惟一的一根绿线，不要接错了，再用电工胶布包好绝缘。好了，就是如此简单！这样，第一个电源和第二个电源就都可以接收到来自主板的唤醒控制信号了，也就是说主板可以同时控制两个ATX电源的开关了。

　剩下的就是该怎样摆放这第二个电源了，不过大家用的机箱不同摆法自然也不同，在这里我就不再多说了，大家因地制宜，自己研究研究吧！
