478主板CPU供电图解

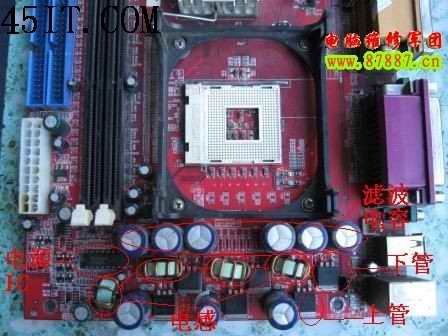

cpu供电电路主要由电源管理芯片、场效应管、电感、滤波电容等组成
跑线路过程如下：
电源12V经过电感和滤波电容到达上管D极，
上管G极通过电阻到电源管理芯片，
上管S极接到下管的D极，下管的S极是接地的（由此可判别出哪个是上管，哪个是下管），
上管的S极或下管的D极为CPU提供1.75V的供电，
下管G极接电源管理芯片。
我这块板子上管的G极是通过二个并联的三极管到电源管理芯片的，害得我找了好久，在炮兵师傅的指点下才大功告成，我认为CPU供电线路是最好跑的，建议新手先跑这条，增强学习的自信心。图画的不是很好
关于478主板CPU供电图解的相关讨论如下：
相关问题：给INTEL的CPU配个主板,主板上有两个电源插口,怎么...
答：24的那个应该是给主板供电的，4的那个应该是给CPU供电的，你插上去就可以了，一般的电源都是这样子的！ >>详细
相关问题：没有CPU供电接口的奔4主板存在吗？
答：有 常见于采用845（不是845D）芯片或者更早芯片的早期478接口主板 一般匹配使用P4-1.5G的CPU甚至更老，使用的是SDR内存的主板 这些早期的P4功耗相对比较低，不需要额外的12V供电 所以主板上没有相应的接口 甚至主板的电源接口也是采用20针，而不... >>详细
相关问题：机箱电源线路上的4PIN接口是插的CPU供电吗？有的说...
答：是必须的，都要的，是主板辅助供电，主要给CPU用的！ >>详细
