CAD怎么画立体图？CAD怎画圆锥体的教程
在使用CAD时我们常常都是使用CAD来进行平面图形的绘制，但是ＣＡＤ其实也强大的立体图绘制功能，因此在这里给大家介绍CAD立体图的绘制技巧

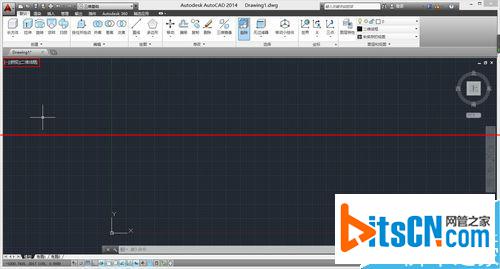

1、一般我们进入CAD时都是处于二维图形绘制的界面，因此我们首先需要进入三维图形绘制模式。如图模式的切换在图中左上角部分。

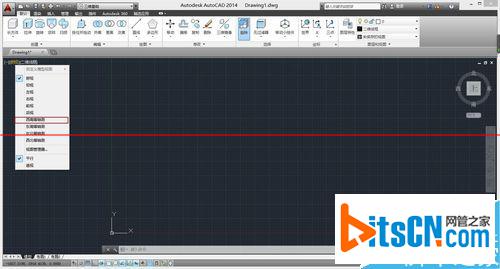

2、点击俯视连个字，会弹出如下界面，然后我们选择西南等轴测作为我们的视图。（也可根据需要选择其他立体视图）

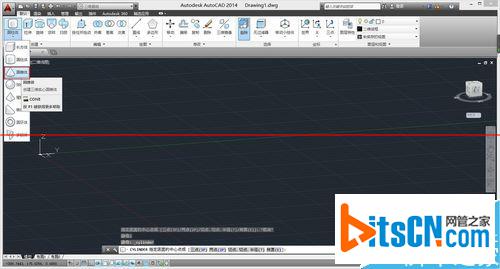

3、然后我们点击图中左上角的图形部分，将图形选择为圆锥体。点击确定后左上角部分会显示成为圆锥体

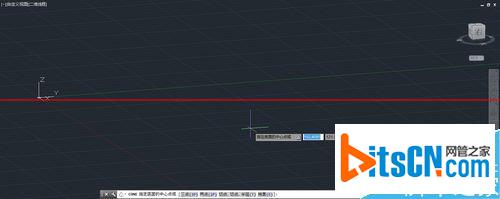

4、然后我们需要选择圆锥体，底面圆的中心点。（这个是确定圆锥体位置的关键）

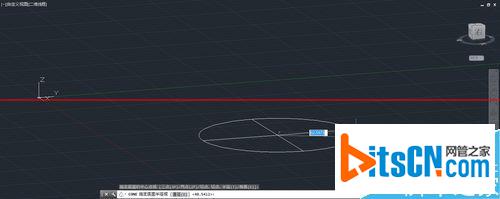

5、单击确定圆心位置以后，我们需要输入底面圆的半径，以此来确定一个唯一的圆

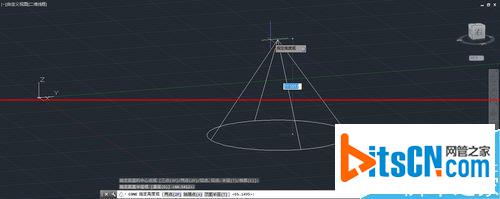

6、然后确定好底面圆以后，最后确定圆锥体的高

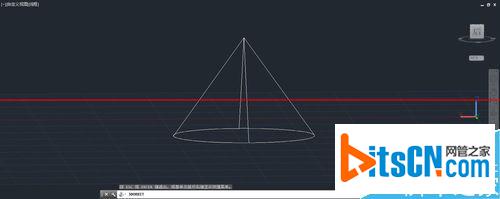

7、点击确定以后，一个圆锥体就画好了。

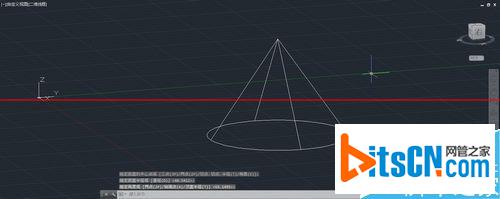

8、换个角度观察下你的成果吧。
