【网络设备】五类、超五类网线是什么

五类、超五类网线是什么

　　现在使用的UTP可分为3类、4类、五类和超五类四种。其中：3类UTP适应了以太网(10Mbps)对传输介质的要求，是早期网络中重要的传输介质;4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用，基本淘汰了!;五类UTP因价廉质优而成为快速以太网(100Mbps)的首选介质;超五类UTP的用武之地是千兆位以太网(1000Mbps)。

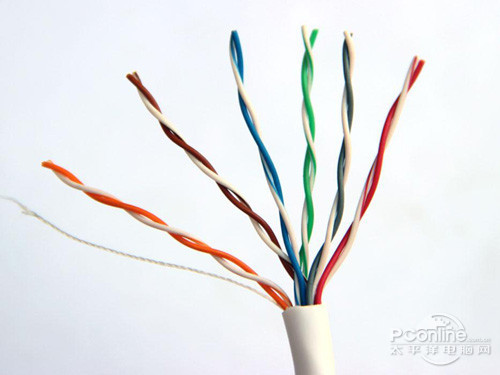

　　市场上出售的五类双绞线外层保护胶皮厚，胶皮上标注“CAT5”字样，外包装纸箱上标注有“5类”字样，售价较高。

　　超五类双绞线属非屏蔽双绞线。与普通五类双绞线比较，超五类双绞线在传送信号时衰减更小，抗干扰能力更强。在100M网络中，用户设备的受干扰程度只有普通五类线的1/4，是为网络应用提供的理想解决方案。"超五类"指的是超五类非屏蔽双绞线(UTP—UnshieldedTwistedPair) 非屏蔽双绞线电缆是由多对双绞线和一个塑料外皮构成。

　　五类是指国际电气工业协会为双绞线电缆定义的五种不同的质量级别。超五类非屏蔽双绞线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆，不少性能参数，如近端串扰、衰减串扰比，回波损耗等都有所提高，但其传输带宽仍为100MHz。

　　超五类双绞线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。裸铜线径为0.51mm(线规为24AWG)，绝缘线径为0.92mm，UTP电缆直径为5mm。

　　超五类双绞线通常只被应用于100Mb/s快速以太网，实现桌面交换机到计算机的连接。如果想以后将网络升级为千兆以太网，那么不妨在水平布线中采用超五类非屏蔽双绞线。超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。

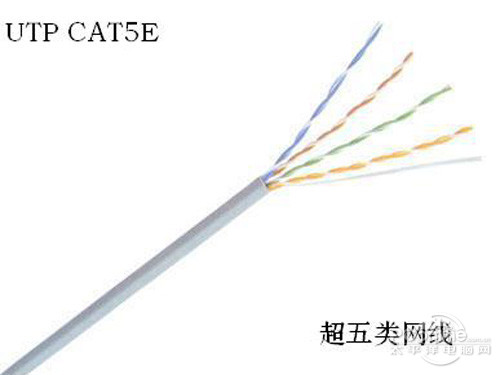

　　另外，超五类网线还有不少性能参数，如近端串扰、衰减串扰比，回波损耗等比起其他网线都有所提高，但其传输带宽仍为100MHz。超五类网线具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超五类线的标识是“CAT5E”，带宽155M，是目前的主流产品，主要用于千兆位以太网(1000Mbps)。

　　超五类网线也是采用4个绕对和1条抗拉线，线对的颜色与五类双绞线完全相同，分别为白橙、橙、白绿、绿、白蓝、蓝、白棕和棕。裸铜线径为0.51mm(线规为24AWG)，绝缘线径为0.92mm，UTP电缆直径为5mm。超五类网线标准长度305米一箱，连包装重量不低于11公斤。

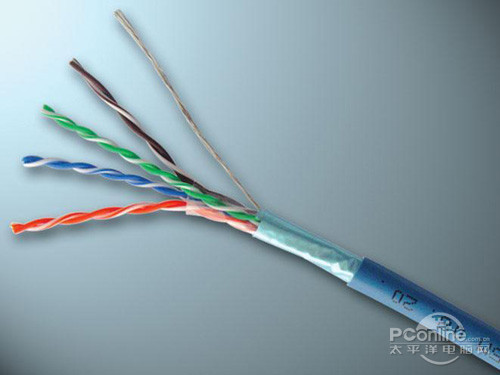

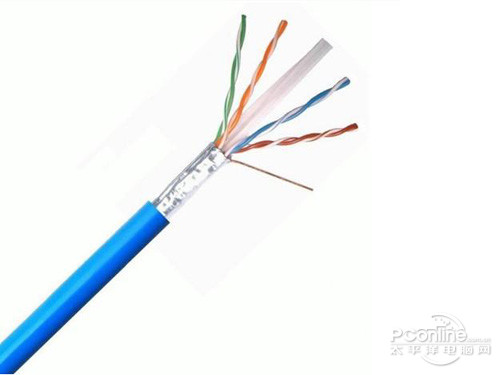

　　计算机局域网中的双绞线可分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂;UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。除某些特殊场合(如受电磁辐射严重、对传输质量要求较高等)在布线中使用STP外，一般情况下我们都采用UTP。
