    早在2004年，我们就通过多方面的测试发现，当时比较超前的PCI-E X16接口其实并不比AGP 8X强，在很多情况下甚至出现了性能下降的情况。造成这一现象的主要原因是首款PCI-E芯片组915P并不成熟，而且显卡也无法有效利用充足的接口带宽。



 原生高带宽的6600GT PCI-E竟然不如AGP桥接版？是的，当时就是这样！

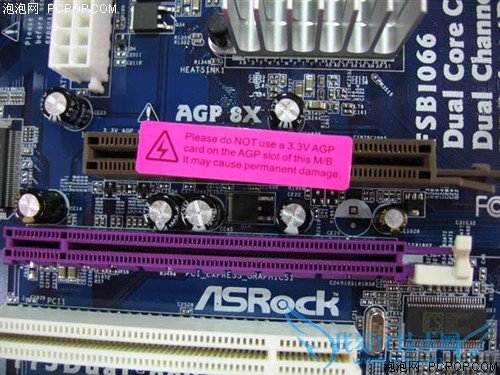

 PCI-E取代AGP不需要任何理由

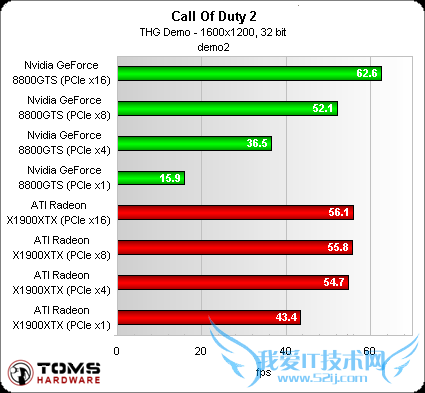

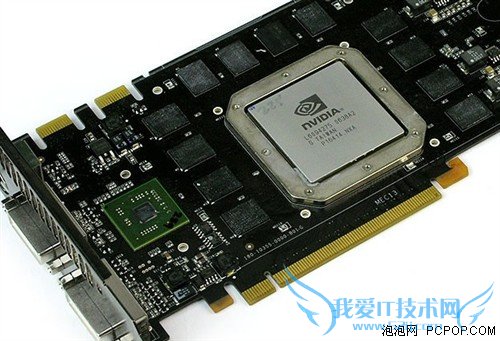

 当今显卡能否有效利用PCI-E X16的带宽？

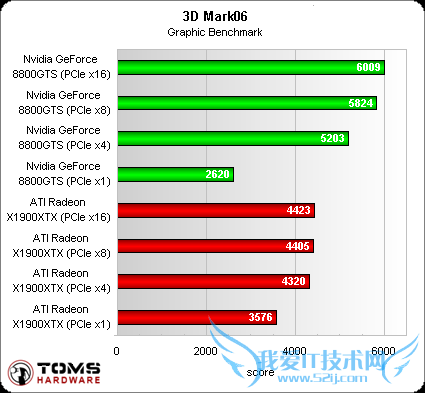

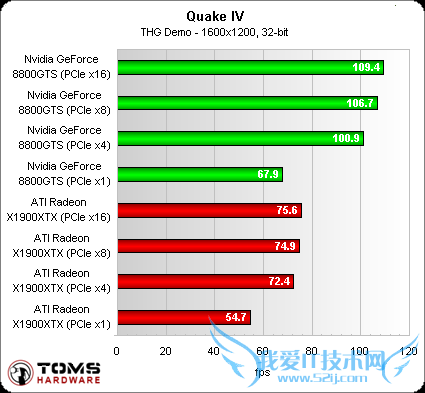

如何测试不同接口模式下的显卡性能

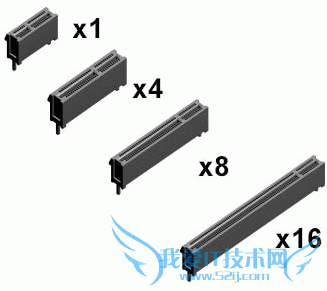

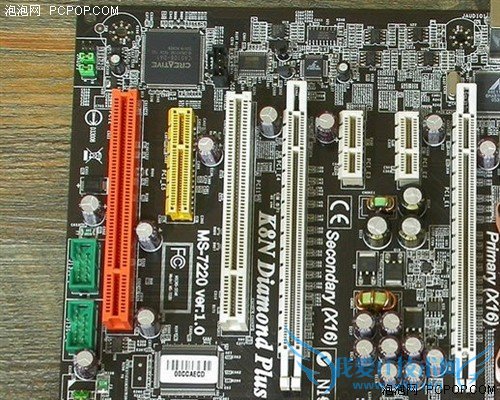

    与AGP/PCI总线相比，PCI-E不单是传输带宽高这么简单，PCI-E还具备双向传输和数据分路传输两种传输模式。同时，PCI-E还有多种不同速度的接口模式，这包括了X1、X2、X4、X8、X16以及更高速但不常见的X32：

    PCI-E X1模式的传输速率便可以达到250MB/s，接近原有PCI接口133MB/s的两倍，大大提升了系统总线的数据传输能力，而且还能支持上下行同时传输互不干扰，峰值可达500MB/s。而其它模式，如X8、X16的传输速率便是X1的8倍和16倍，目前显卡常用的X16接口已能实现双向共8GB/s的带宽。



 华硕P5WDG2 WS PRO拥有4条PCI-E X16插槽

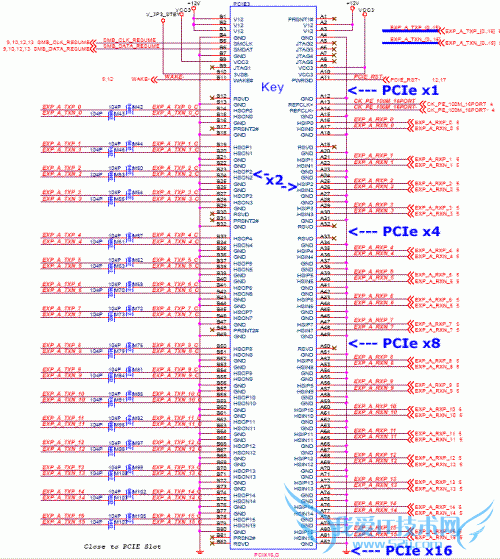

 PCI-E灵活的分段式信号定义（点击看大图）

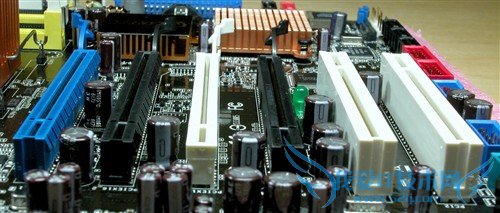

    PCI-E除了带宽方面的优势之外，几近完美的上下兼容性也是一大亮点。举个简单的例子，PCI-E X1设备肯定能插在PCI-E X16插槽中使用，而PCI-E X16也可以工作在PCI-E X1插槽中（前提是插槽开口），只不过带宽受到了极大的限制。

 开口的PCI-E X4插槽可以用PCI-E X16显卡

    正因为PCI-E总线这种弹性的设计，我们就可以通过简单的屏蔽措施，在普通主板上实现PCI-E X16/X8/X4/X2/ X1的规格，方法就是用绝缘胶带隔绝显卡的PCI-E接口金手指。

如何让显卡工作做费标准模式下

    想要让显卡工作在PCI-E X16和X8模式（SLI/CrosFire主板支持）下并不难，X4也有部分主板可以支持，那么如何让显卡工作在X2和X1这种模式呢？

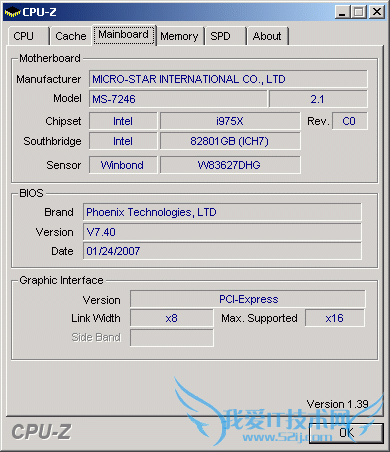

 使用CPU-Z监测PCI-E带宽，这是普通的X16模式

    下面我们统一使用屏蔽的手段，让显卡在同一块主板上工作在X16/X8/X4/X2/X1这五种模式：





 按照PCI-E的针脚定义，屏蔽一半数据金手指就是X8模式







 同理，屏蔽掉3/4就是X4模式了







 X2的情况稍微复杂点，因为正反面针脚定义不对称





 这就是X1模式，和普通的X1插槽一一对应



    需要注意的是，仅有物理屏蔽还是不行的，很多模式下都可能点不亮系统，这是因为主板BIOS中并没有对非标准模式提供定义，我们特意从厂商那边索取了工程版BIOS才得以正常使用非标准模式。
