　　红军是工厂的网管，最近他就遇到了烦心事。厂区的面积说小不小说大不大，从车间到办公室直线距离差不多500米。由于是花园式工厂，厂区内的电线电缆都是走的地下管，当初厂区建设的时候根本就没有考虑到车间还需要布设网络线缆，所以在车间与办公室之间也仅有一根内线电话线相连。

搭建现场测试环境

　　为了能测试出WD-E85M的使用效果实际如何，我们搭建了一个简易的现场测试环境。借助大楼内的内线电话系统和两根长1.5米、100米的电话线，一对WD-E85M电话线网桥，以及被广泛使用的常规测试软件Chariot 5.4来进行操作。Chariot测试采用了两台安装Chariot软件电脑，分别接两台WD-E85M的LAN口，而在两台WD-E85M电话线网桥间分别使用长1.5米、100米的电话线，再通过统计一个预定长度和格式的脚本文件，无差错地从一台电脑传送到另一台电脑的时间来计算出WD-E85M电话线网桥的实际Throughput(吞吐量)。

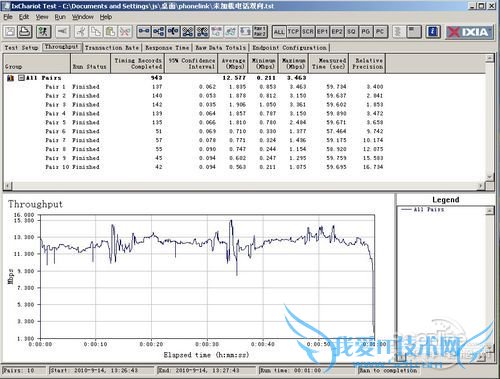

双工双向可用带宽达到了12.5Mbps

　　接下来做两工双向的带宽测试，两台电脑在电话线上同时发送和接收数据，尽可能的压榨电话线的可用带宽，测试显示实际带宽提高到12.5Mbps，这差不多是10M集线器的水平了。如果在电话线缆达到1公里的情况下还有这么好的效果，那这个产品对用户就有价值了。 >>

分解电话线网桥及原理

　　WD-E85M电话线网桥是怎么做到在2公里内用电话线就可以送输网络数据的呢?它的里面究竟隐藏了什么秘密，接下来我们就拆开它的内部看看它的构造。

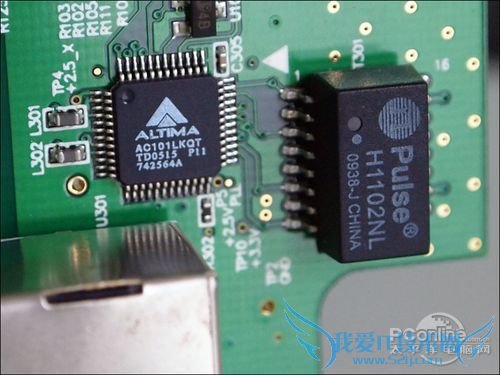

10/100Mbps 速率的ALTIMA AC101芯片

　　电话线网桥WD-E85M理论最高能提供85Mbps的网络带宽，理论最远可以达到1.5公里的传输距离，在实际应用中，使用0.5mm的铜芯电话线可以达到1公里的传输距离。>>

优缺点和总结

　　WD-E85M电话线网络桥接器实际是一个使用PLC技术的MODEM “猫”，它把网络信号调制到电话线上，另一端再用同样的设备把信号解调出来，由于WD-E85M电话线网桥使用4.3-20.9MHZ的带宽段，和话音信号使用20Hz～3.4KHz的段不相冲突，所以在使用电话线网桥传送网络数据时不会干扰电话话音的使用。
