主板跳线接法 有电脑的果断存起来！
主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的主板跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用;而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
主板跳线接法
(一) 连接线的定义
电源开关：POWER SW
英文全称：Power Swicth
可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等
功能定义：机箱前面的开机按钮
复位/重启开关：RESET SW
英文全称：Reset Swicth
可能用名：RESET、Reset Swicth、Reset Setup、RST等
功能定义：机箱前面的复位按钮
电源指示灯：
可能用名：POWER LED、PLED、PWR LED、SYS LED等

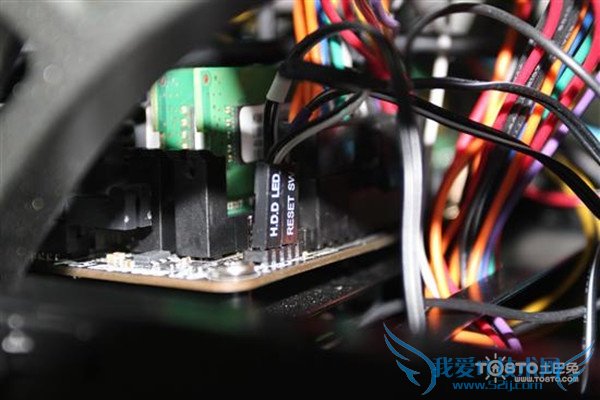

硬盘状态指示灯：HDD LED
英文全称：Hard disk drive light emitting diode
可能用名：HD LED
报警器：SPEAKER
可能用名：SPK
功能定义：主板工作异常报警器
音频连接线：AUDIO
可能用名：FP AUDIO
功能定义：机箱前置音频
(二)跳线接法
在主板(任何板卡设备都一样)上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。

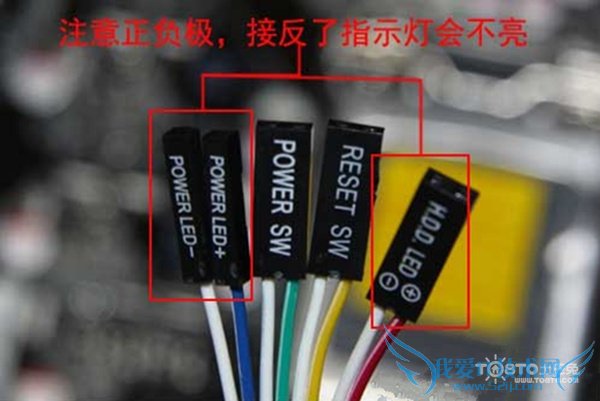

机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极(接地，有时候用GND表示)。
9Pin定义开关/复位/电源灯/硬盘灯位置：
1、缺针旁边插电源
2、电源对面插复位
3、电源旁边插电源灯，负极靠近电源跳线
4、复位旁边插硬盘灯，负极靠近复位跳线
华硕主板接线方法：
要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上。
下面我们来找一下这个的规律。首先，SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候，我们首先确定SPeaker的位置。然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin;第三，Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。
其他无规律主板的接线方式：
这些主板都在接线的旁边很明显的标识除了接线的方法(实际上绝大多数主板都有标识)，并且在插针底座上用颜色加以区分。
前置USB接线方法：
前置USB的接线方法实际上非常简单，现在一般的机箱都将前置USB的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。一般来说，目前主板上前置USB的插针都采用了9Pin的接线方式，并且在旁边都有明显的USB 2.0标志。
要在主板上找到前置USB的插针也非常简单，现在的主板一般都有两组甚至两组以上的前置USB插针，找前置USB的时候大家只要看到这种9pin的，并且有两组/两组以上的插针在一起的时候，基本上可以确定这就是前置USB的插针，并且在主板附近还会有标识。
现在一般机箱上的前置USB连线搜是这样整合型的，上面一共有8根线，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行。如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接。如上图这根线，虽然是整合的，但同样是以红白绿黑的排序方式。
相信通过以上介绍线的定义及主板跳线接法，大家都可以对组装电脑不再觉得那么困难了。
