端口镜像配置方法

　　导语：所谓的端口镜像功能就是指通过路由器或者是调制调节器，把一个数据流量传输到其他指定的端口。这样的话，可以适应一个端口对另一个端口的监听。这两个端口的称呼是不同的。我们把指定的端口称呼为镜像端口。我们可以铜鼓镜像端口对网络所消耗的流量进行分析和监视。但是监视流量消耗的前提是在不影响正常网络速度的情况下。一般这种镜像端口功能，广泛的运用于企业内部，可以很好的对网络数据进行管理。小编在此整理了一些端口镜像的相关资料，让我们一起来了解一下吧。

　　

　　再向大家介绍端口镜像如何设置之前，必须要先给大家讲解一下设置端口镜像的目的。设置端口镜像是为了对网络接口的流量消耗情况经行检查和分析。对于网络流量的监控，端口镜像功能是一个十分安全有效的手段。不仅可以对网络流量使用进行监督。假如在网络使用的过程中，网络发生了故障的话，端口镜像功能可以很快的确定故障发生的准确部位。

　　

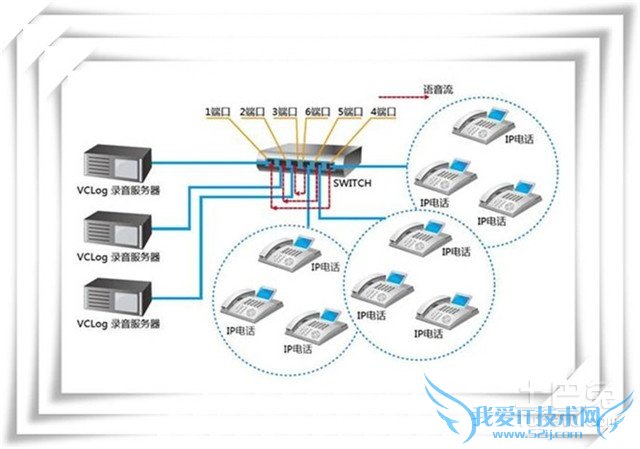

　　端口镜像功能可以监察到所有进出于网络的数据包，可以为这些数据包提供管理服务器用于抓取数据。端口镜像的应用有哪些呢，下面让小编来给大家举个例子，大家都知道网吧需要定时把上网的数据发送给公安部门审查吧。而且一些企业处于对信息安全的考虑，或者是为了保护公司的机密，所以他们就需要一个新的东西对这些信息进行监督，对公司网络中进出的所有信息进行监控。

　　

　　接下来小编要给大家详细介绍一下端口镜像要如何设置了

　　首先要给Cisco CATALYS断后交换机进行配置

　　Cisco CATALYST分为两种，在CATALYST家族中称侦听端口为分析端 口(analysis port)。

　　1、Catalyst 2900XL/3500XL/2950配 置 (基于CLI)

　　以下命令配置端口监听：

　　port monitor

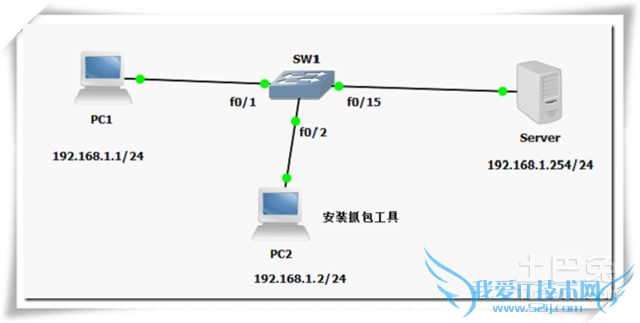

　　例 如，F0/1和F0/2、F0/3同属VLAN1，F0/1监听F0/2、F0/3端口：

　　interface FastEthernet0/1

　　port monitor FastEthernet0/2

　　port monitor FastEthernet0/3

　　port monitor VLAN1

　　2、Catalyst 4000，5000 and 6000配 置 (基于IOS)

　　以下命令配置

　　set

　　例如，模块1中端口1和端口2同属VLAN1，端口3在VLAN2，端口4和5在VLAN2，端口2监听端口1和3、4、5，set 1/1，1/3-5 1/2、2950/3550/3750

　　

　　格式如下：

　　#monitor session number source interface mod_number/port_number both

　　#monitor session number destination interface mod_mnumber/port_number

　　//rx-->指明是进端口的流量，tx-->出端口的流量 both 进出的流量

　　

　

　　通过对本文的阅读，大家是学会如何配置端口镜像的方法了吗。

关于端口镜像配置方法的用户互动如下：

　　相关问题：高分求华为2403配置手册，最好是有人告诉我2403的...

　　答：reset save reboot 可以拨打8008302118来咨询 S2000EI、S2000C系列交换机端口镜像配置流程』 mirroring-port用来定义镜像端口，monitor-port用来定义监控端口。 【SwitchA相关配置】 1. 将端口E0/2配置为监控端口 [SwitchA]monitor-port Etherne... >>详细

　　相关问题：华为S5700交换机配置怎么端口镜像

　　答：单端口镜像 23口镜像到24口 observe-port 1 interface GigabitEthernet 0/0/24（设置观察端口.24） interface g0/0/23 port-mirroring to observe-port 1 {both | inbound | outbound} （全部 | 入向 | 出向流量） 多端口镜像 11到15口镜像到24... >>详细

　　相关问题：如何配置端口镜像

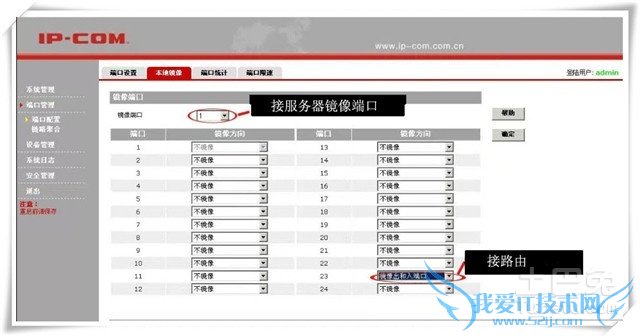

　　答：找到端口镜像，选择要镜像的端口A作为源端口（被镜像端口），再选择镜像端口B（目标端口），根据你的需要，选择镜像方向（出/入/全部：那些数据包要复制到目标端口），保存即可 这是WEB方式，CMD方式的你找说明书看命令，不同厂家的命令不一样，... >>详细
