水晶头网线排序方法(网线安装必看)

　　双绞线(Twisted Pair)是由一对或者一对以上的相互绝缘的导线按照一定的规格互相缠绕(一般以逆时针缠绕)在一起而制成的一种传输介质，属于信息通信网络传输介质。很多人想了解水晶头网线排序是怎么样的，下面来看看吧。

　　双绞线的制作标准：

　　双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

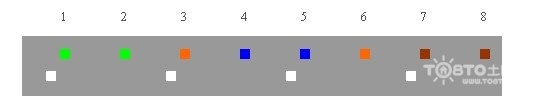

　　T568A标准描述的线序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕，线序颜色参考下表，具体的网线排序如图1所示。

　　

　　T568B标准描述的线序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，线序颜色参考下表，具体的网线排序如图2所示。

　　

　　连接计算机的网线一般有两种形式，一是交叉网线，一是直通网线。双绞线连接不同设备，采用的不同接线方式：用在PC-PC(机对机)连接时，采用交叉线;用在PC-集线器Hub连接，采用直通线。

　　交叉网线就是网线的一头为T568A标准，另一头为T568B标准。具体制作方法参考拓展学习中的”交叉线的制作方法”。

　　直通网线可以采用T568A标准，也可以采用T568B标准，现在多为T568B标准。本节课将制作一条直通网线。

　　具体操作步骤：

　　开始制作这个网线，为了保持最佳的兼容性，采用最普遍的EIA/TIA 568B标准来制作。

　　1.剥线。

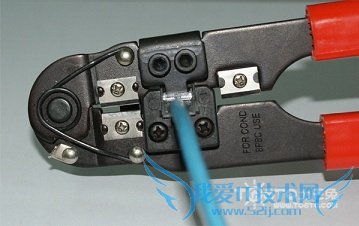

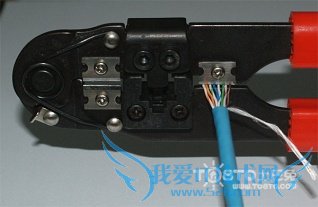

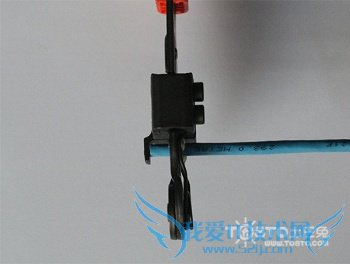

　　(1)将准备好的一段网线的一头，用压线钳的剪线口剪平。将剪好的网线的一头插入剥线口，线头触及前挡板，如图3所示。

　　

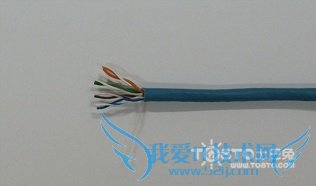

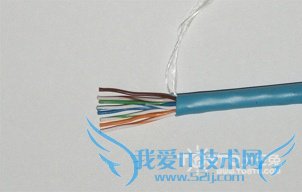

　　(2)轻轻压下压线钳的两个把手(注意：此时如果用力太大会损坏网线的内部铜线)，顺时针或逆时针旋转双绞线，让刀口划开网线的保护胶皮。剥去网线胶皮，如图4所示。

　　

　　2.理线。

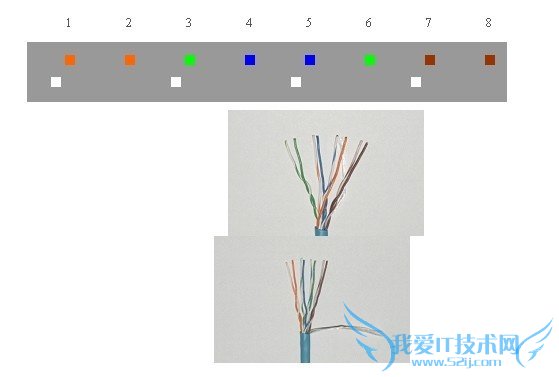

　　(1)网线由8根有色导线两两绞合而成，将其整理平行，按橙白、橙、绿白、蓝、蓝白、绿、棕白、棕色平行排列，如图5所示。

　　

　　(2)整理完毕后用剪线刀口将前端修齐，如图6所示。

　　

　　3.压线。

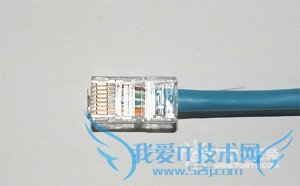

　　(1)左手捏平刚剪好的网线头部，右手捏住水晶头，将水晶头有弹片一侧向下，左手稍稍用力将排好的线平行插入水晶头内的线槽中。八条导线顶端应插入线槽顶端，如图7所示。

　　

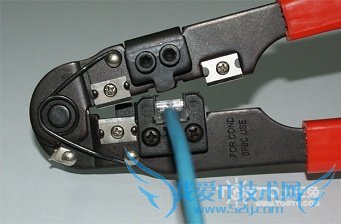

　　(2)将已装好水晶头的网线头插入到压线钳的压线口中，如图8所示。

　　

　　(3)用力压下压线钳的两个把手，如图9所示。

　　

　　4.用同样的办法完成这段网线的另一头的制作。

　　5.测线。

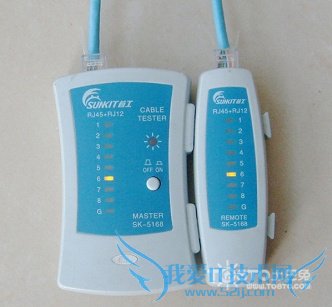

　　将做好的网线的两头插入测线仪，按下测线仪中间的开关，当时看到测线仪的两边按1至8的顺序逐一同亮同灭时，表示你已成功制作了一条网线，如图10所示。

　　

　　按下测线仪中间的开关，当时看到测线仪的两边按1至8的顺序逐一同亮同灭时，表示你已成功制作了一条网线。

　　交叉线的制作方法：

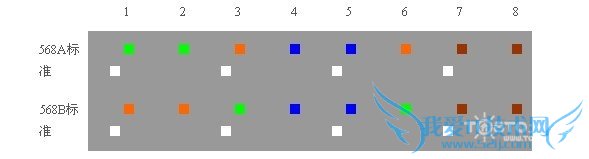

　　两台计算机互连的网线也称交叉线。交叉线的做法是：一头采用568A标准，一头采用568B标准，也就是1与3、2与6对换，如下表所示。

　　568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕

　　568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

　　

　　做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线(以在水晶头的顶部看到双绞线的铜心为标准)，然后用网线钳用力夹一下，就可以了。

　　以上就是小编为您介绍的水晶头网线排序方法，希望能够帮助到您。更多关于网线排序的相关资讯，请继续关注我爱IT技术网。
