园区网OSPF实现

IP地址分配：
PC1
192.168.1.2/24
PC2
1.1.1.3/24
PC3
192.168.3.2/24
PC4
192.168.2.2/24
SwitchA VLAN1
1.1.3.1/24
SwitchA VLAN3
192.168.3.1/24
SwitchB VLAN1
1.1.1.2/24
SwitchB VLAN2
192.168.1.1/24
RouterA F0/0
1.1.1.1/24
RouterA F0/3
1.1.3.2/24
RouterA Serial0/1
1.1.2.1/24
RouterB Serial0/1
1.1.2.2/24
RouterB F0/0
192.168.2.1/24
网络组建
第一题

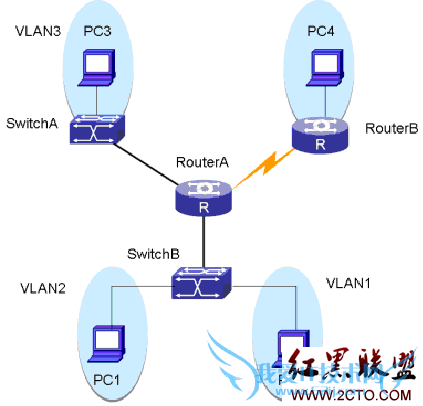

制作五条直通线，一条交叉线。请按拓扑图正确将各设备互连，其中两个路由器使用V35线缆连接。交换机、路由器按要求化分VLAN、设置路由、telnet管理(用户名digital,密码china)。
第二题
在SwitchB上划分两个VLAN2 和VLAN1,并设置相应IP地址。在将SwitchB的1-12端口划分到VLAN2,PC1接入SwitchB的1端口。将其余端口划分到VLAN1。PC2接入SwitchB的23端口。VLAN1的24口连接至RouterA的F0/0口。PC4连接至RouterB的F0/0口。
第三题
在SwitchA上划分两个VLAN3 和VLAN1，并设置相应IP地址。在将SwitchA的1-12端口划分到VLAN3,PC3接入SwitchA的1端口。将其余端口划分到VLAN1。VLAN1的24口连接至RouterA的F0/3口。
第四题
在RouterA、RouterB端口上设置相应的IP地址。配置PPP串口封装协议和DCE端封装时钟64000。
在RouterB上设置NAT，使PC4可以通过NAT转换访问外部网络
第五题
在交换机和路由器上设置OSPF协议，使pc1、pc2、pc3能够互相访问。pc4能访问pc1、pc2、pc3。
OSPF
主要就是划分区域，注意在区域划分的时候，有些路由器/交换机的不同端口属于不同的area。

====RouterA的配置====
Router#config
Router_config#ihostname RouterA
RouterA_config#interface f0/0
RouterA_config_f0/0#ip address 1.1.1.1 255.255.255.0
RouterA_config_f0/0#interface f0/3
RouterA_config_f0/3#ip address 1.1.3.1 255.255.255.0
RouterA_config_f0/3#interfa s0/1
RouterA_config_s0/1#encapsulation ppp
RouterA_config_s0/1#ip address 1.1.2.1 255.255.255.0
RouterA_config_s0/1#exit
RouterA_config#router ospf 100
RouterA_config_ospf_100#network 1.1.3.0 255.255.255.0 area 0
RouterA_config_ospf_100#network 1.1.2.0 255.255.255.0 area 0
RouterA_config_ospf_100#network 1.1.1.0 255.255.255.0 area 0
=====RouterB的配置====
Router#config
Router_config#hostname RouterB
RouterB_config#interface fastethernet 0/0
RouterB_config_f0/0#ip add 192.168.2.1 255.255.255.0
RouterB_config_f0/0#interface serial 0/1
RouterB_config_s0/1#encapsulation ppp
RouterB_config_s0/1#physical-layer speed 64000
RouterB_config_s0/1#ip add 1.1.2.2 255.255.255.0
RouterB_config_s0/1#exit
RouterB_config#ip access-list standard 1
RouterB_config_std_nacl#permit 192.168.2.2 255.255.255.0
RouterB_config_std_nacl#exit
RouterB_config#ip nat inside source list 1 interface serial 0/1
RouterB_config#interface fastethernet 0/0
RouterB_config_f0/0#ip nat inside
RouterB_config_f0/0#interface serial 0/1
RouterB_config_f0/0#ip nat outside
RouterB_config_f0/0#exit
RouterB_config#router ospf 200
RouterB_config_ospf_200#network 1.1.2.0 255.255.255.0 area 0
RouterB_config_ospf_200#network 192.168.2.0 255.255.255.0 area 0


=====SwitchA的配置====
DCRS-5650-28(config)#hostname SwitchA
SwitchA(config)#vlan 3
SwitchA(config-Vlan3)#name vlan3
SwitchA(config-Vlan3)#switchport interface ethernet 0/0/1-12
SwitchA(config-Vlan3)#int vlan 1
SwitchA(config-if-Vlan1)#ip address 1.1.3.2 255.255.255.0
SwitchA(config-if-Vlan1)#int vlan 3
SwitchA(config-if-Vlan3)#ip address 192.168.3.1 255.255.255.0
SwitchA(config-if-Vlan3)#interface ethernet 0/0/24
SwitchA(config-If-Ethernet0/0/24)#switchport mode trunk
SwitchA(config-If-Ethernet0/0/24)#exit
SwitchA(config-I)#router ospf 300
SwitchA(config-router)#network 1.1.3.0/24 area 0
SwitchA(config-router)#network 192.168.3.0/24 area 0
=====SwitchB的配置====
DCRS-5650-28#config
DCRS-5650-28(config)#hostname SwitchB
SwitchB(config)#vlan 2
SwitchB(config-Vlan2)#name vlan2
SwitchB(config-Vlan2)#switchport interface ethernet 0/0/1-12
SwitchB(config-Vlan2)#interface vlan 2
SwitchB(config-if-Vlan2)#ip address 192.168.1.1 255.255.255.0
SwitchB(config-if-Vlan2)#interface vlan 1
SwitchB(config-if-Vlan1)#ip address 1.1.1.2 255.255.255.0
SwitchB(config-if-Vlan1)#interface ethernet 0/0/24
SwitchB(config-If-Ethernet0/0/24)#switchport mode trunk
SwitchB(config-If-Ethernet0/0/24)#exit
SwitchB(config)#router ospf 400
SwitchA(config-router)#network 1.1.1.0/24 area 0
SwitchA(config-router)#network 192.168.1.0/24 area 0

作者 “天匆云汇”
