EIGRP汇总时Leak

所需配置
下面是做这个实验练习所需的设备：
1) 两台具有一个串行端口的Cisco路由器；
2) Cisco IOS 10.0版或更高；
4) 一台运行了终端仿真程序的PC；
5) 一根Cisco DTE/DCE交叉电缆；
6) 一根Cisco扁平电缆供路由器的控制台端口访问使用。

3.4.1. 实验目的
掌握如何使用leak-map泄漏部分精确路由，具体要求：R1、R6 之间运行EIGRP 协议，R1 在向R6通过路由时候进行路由汇总，将192.168.1.0、192.168.2.0、192.168.3.0 汇总为192.168.0.0/22的一条路由，但是R1上要向R6单独通告一个192.168.1.0/24的精确路由。

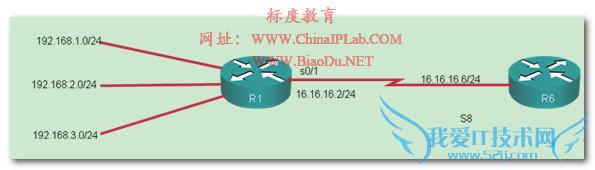

3.4.2. 实验拓扑

3.4.3. 实验配置
1、路由器R1
interface Loopback1
ip address 192.168.1.1 255.255.255.0
!
interface Loopback2
ip address 192.168.2.1 255.255.255.0
!
interface Loopback3
ip address 192.168.3.1 255.255.255.0
!
interface Serial0/1
ip address 16.16.16.1 255.255.255.0
ip summary-address eigrp 90 192.168.0.0 255.255.252.0 5 leak-map myleakmap
!
router eigrp 90
network 16.16.16.0 0.0.0.255
network 192.168.1.0
network 192.168.2.0
network 192.168.3.0
auto-summary
!
ip access-list standard myleakmapacl
permit 192.168.1.0 0.0.0.255
!
route-map myleakmap permit 10
match ip address myleakmapacl
!
2、路由器R6
interface Serial0/1
ip address 16.16.16.6 255.255.255.0
serial restart-delay 0
clock rate 64000
!
router eigrp 90
network 16.16.16.0 0.0.0.255
no auto-summary
!
dcd
3.4.4. 实验验证
没有配置myleakmap时
R6#show ip route
Gateway of last resort is not set

16.0.0.0/24 is subnetted, 1 subnets
C 16.16.16.0 is directly connected, Serial0/1
D 192.168.0.0/22 [90/2297856] via 16.16.16.1, 00:01:26, Serial0/1
配置myleakmap之后
R6#show ip route
Gateway of last resort is not set

16.0.0.0/24 is subnetted, 1 subnets
C 16.16.16.0 is directly connected, Serial0/1
D 192.168.1.0/24 [90/2297856] via 16.16.16.1, 00:00:04, Serial0/1
D 192.168.0.0/22 [90/2297856] via 16.16.16.1, 00:01:35, Serial0/1
可以看到，R6上已经出现了192.168.1.0/24 的精确路由。
