HSRP configration on GNS3

欢迎您访问我爱IT技术网，今天小编为你分享的电脑教程是网络协议方面的经验知识教程：HSRP configration on GNS3，下面是详细的分享！

HSRP configration on GNS3

internet:

模拟internet，这里我们用设一个环回口来做测试

设定f0/0＆f0/1 的IP地址

设定一个环回口的IP做测试用

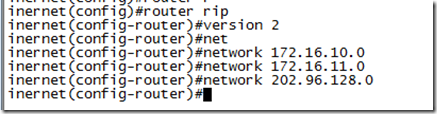

起RIP路由，把所有网段宣告出去

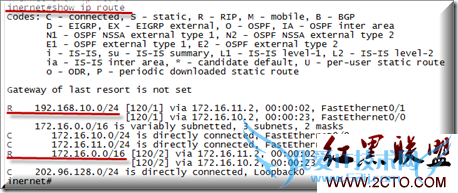

所有路由器RIP协议启用完成以后再确认一下所有网段的信息是否全部学习到了．

R3725A:

设定f0/0＆f0/1 的IP地址

起RIP路由，把所有网段宣告出去

在Ｆ0/1接口上配置虚拟IP地址和HSRP的优先级别，优先级高的路由器将成为活跃路由器。

由于优先级低于R3725B，所以当前状态为待命

R3725B：

设定F0/0＆F0/1 的IP地址

起RIP路由，把所有网段宣告出去

在F0/1接口上配置虚拟IP地址和HSRP的优先级别，优先级高的路由器将成为活跃路由器。（这里我们把R3725B优先级设为120，高于R3725A的优级１１０，所以这里R3725B这台路由器交将成为活跃路由器）配置HSRP的占先权（配置占先权的目的：down掉的活跃路由器再重新启动后，不会自动夺回原来的活跃路由器的角色，默认会成为备份路由器，而以前的备份路由器成为活跃路由器，所以需要配置占先权，让该路由器在故障修复后能恢复活跃路由器的身份，这里我们在R3725B上启用占先权，当R3725B在故障修复后就会抢占R3725A再次成为活跃路由器，注意只需要在优先级高的一方决定是否启用占先权）

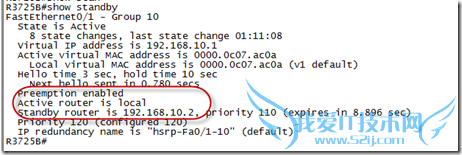

由于优先级高于R3725A，当前状态为活跃

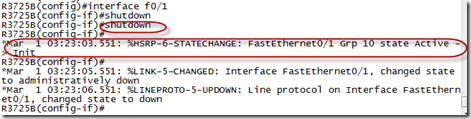

我们把端口关闭来看看

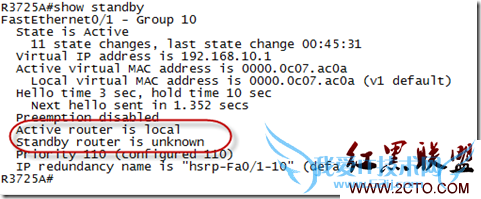

看看R3725A这边的反应，此时状态由待命转变成活跃

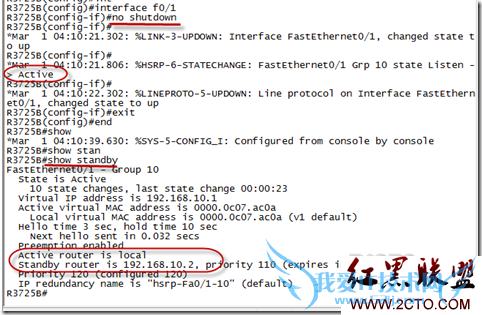

再启用端口，看看又抢占回来成为活跃路由

VPC：

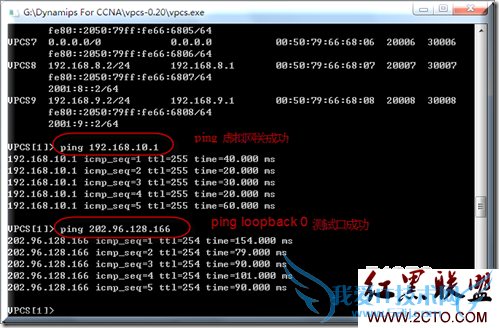

最后从模拟PC做ping测试我们模拟internet端设定的loopback 0口，来证明我们做的测试最后成功了．

本文出自 “欢迎光临Allan Fan的博客” 博客
