EIGRP等价／非等价负载均衡

1.EIGRP的等价负载均衡

当到达目的地有多条路径时，而有多条路径的metric值一样，这时就可以做等价负载均衡，让数据包通过多条链路均衡转发

EIGRP配置完成后，在R1上查看邻居表、拓扑表、路由表

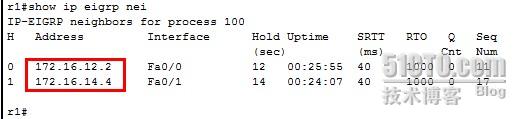

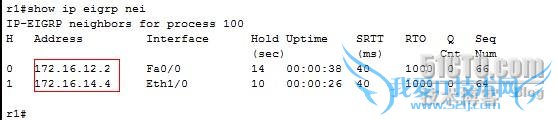

a.邻居表

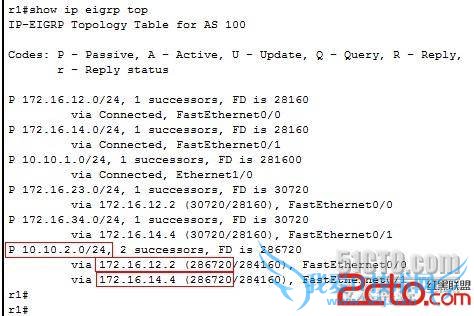

b.拓扑表

c.路由表

查看拓扑表得知：从路由器R1到达10.10.2.0/24网段有两条路径，一条经过R2,一条经过R4，并且两条路径的metric值是一样的，都为286720。

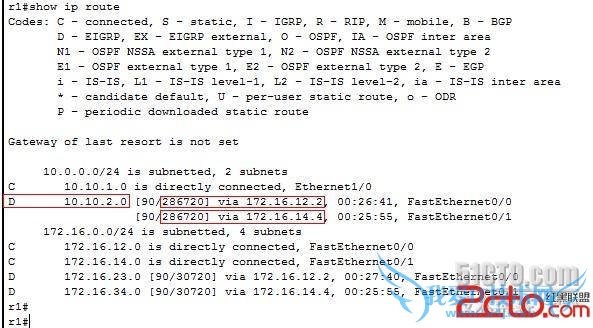

查看路由表得知：这时R1在转发数据包时即可通过两条链路做均衡转发。

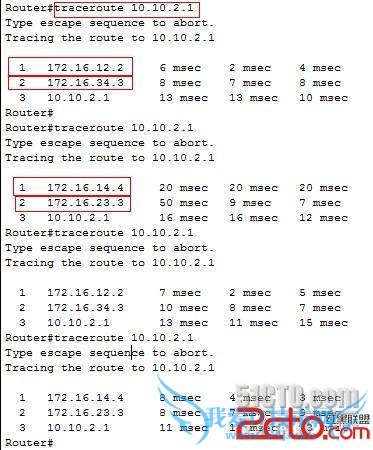

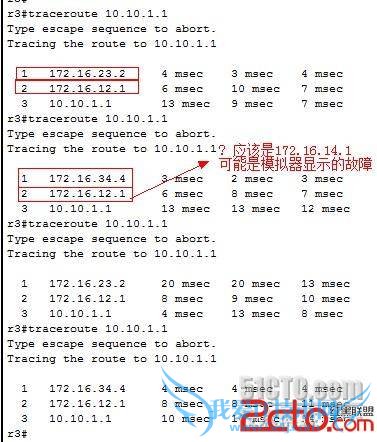

d.验证等价负载均衡

2.非等价链路

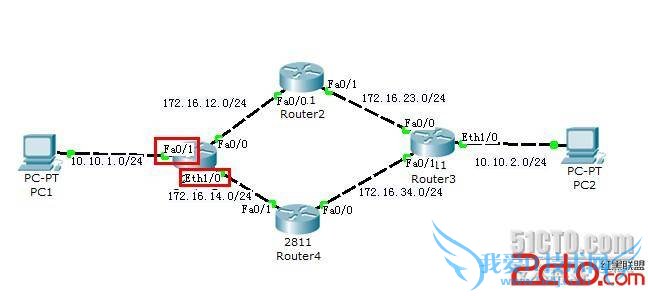

实验拓扑图较上图发生变化：R1的Eth1/0口连接R4的F0/1口；R1的F0/1口作为网关连接PC。这样从R1去往10.10.2.0/24网段的两条链路的所有端口就不一样了，会对路径的metric产生影响。

EIGRP配置完成后，在R1上查看邻居表、拓扑表、路由表

a.邻居表

b.拓扑表

c.路由表

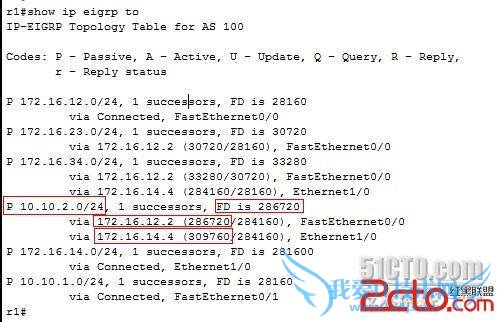

查看拓扑表得知：从R1去往10.10.2.0/24网段有两条链路，一条链路的metric值为286720，另一条链路的metric值为309760。

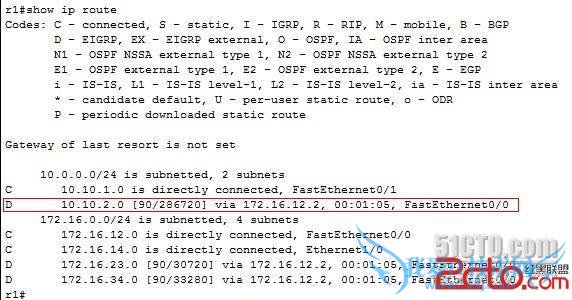

查看路由表得知：两条链路非等价，较小metric的链路作为后继路由，显示在路由表中。

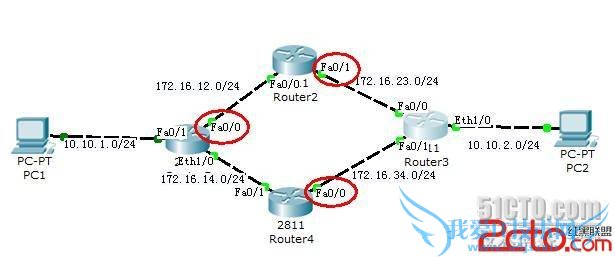

注意：链路的metric值考察的仅是路由器的发出端口，如图所示两条链路：R1→R2→R3→PC2；R1→R4→R3→PC2，发出端口为红色圈端口。

正因为如此：从路由器R3去往10.10.1.0/24网段的链路metric值并不会因为R1接口Eth1/0的变化而发生变化，依然存在等价链路。如图

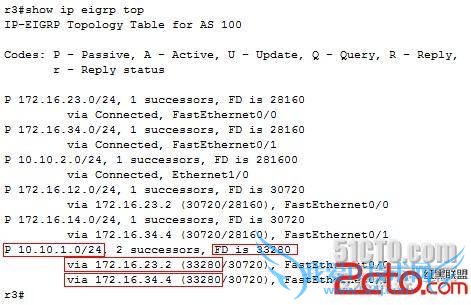

a.拓扑表

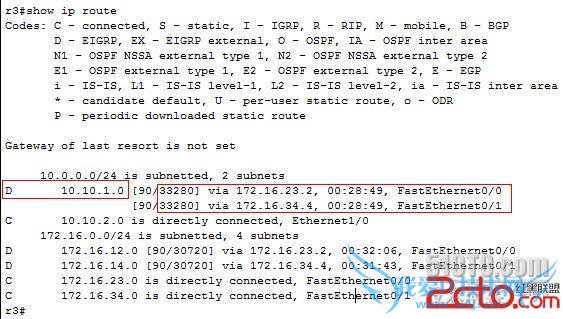

b.路由表

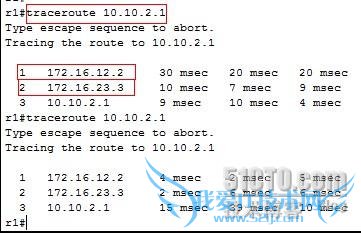

c.tracetroute 10.10.2.1

3.EIGRP的非等价负载均衡

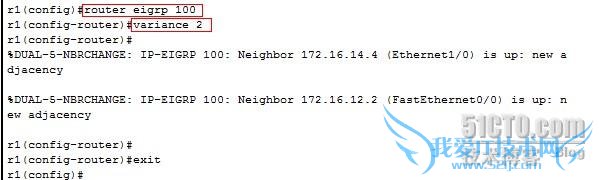

在非等价链路的实验拓扑基础上，直接配置EIGRP的非等价负载均衡命令：

再次查看R1的EIGRP的邻居表、拓扑表、路由表

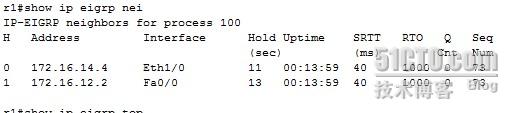

a.邻居表

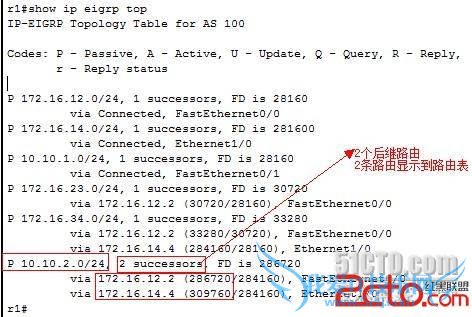

b.拓扑表

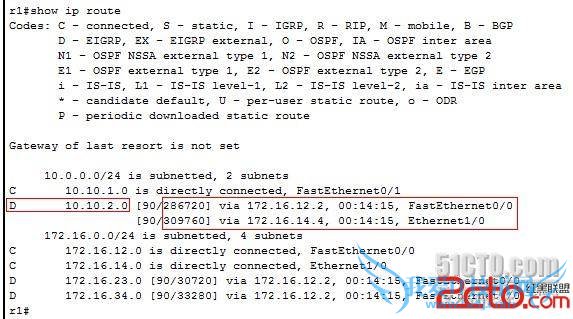

c.路由表

查看拓扑表得知：10.10.2.0/24网段，由“1 successors”变为 “2 successors”，但FD值并没有发生变化。

查看路由表得知：增加了一条链路“[90/309760] via 172.16.14.4, 00:14:15, Ethernet1/0”。

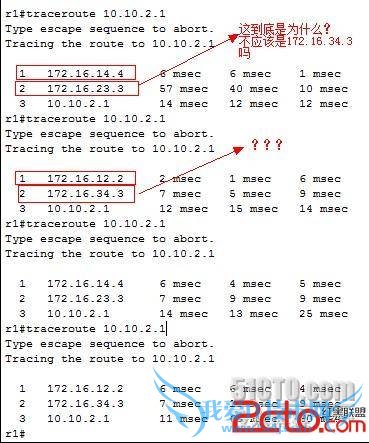

d.验证非等价负载均衡
