ospf协议配置实验总结

ospf协议配置实验总结

项目需要，这两天在GNS3上搭了一个环境，在相应接口配置ospf cost值均为1000，但是发现一些问题以及通过实验得出的结论总结如下（欢迎指正！）：

图 1

图 2

1

计算最短路径时，如果两条路径cost值相同，则选择源接口ip大的链路传播；计算最短路径时，如果两条路径cost值相同，则选择源接口ip大的链路传播；

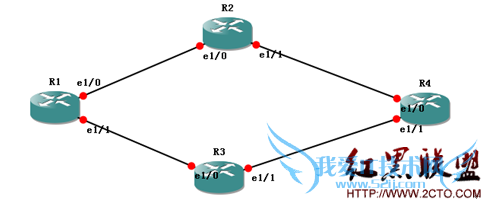

如图1.

计算R1到R4最短路径，两条路径上cost和一样，那么我通过实验得出的结论是R1会选择IP地址较大的e1/0口发包，即选R1——R2——R4这条路。

2 最短路径计算方面，从路由器一个接口int1发包到另一个接口int2要算一次int2的cost值。

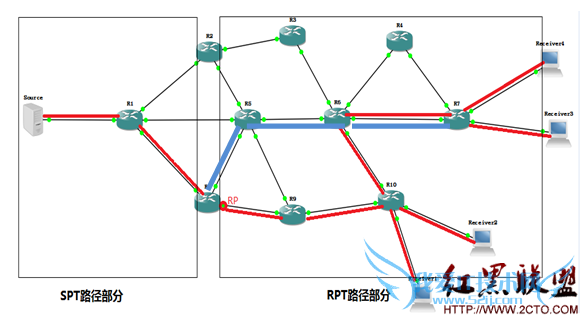

（注：图2 还配置了组播协议，大家可以忽略前面SPT路径部分，只看RPT部分即可）

大家可能会质疑这个图是否画错的问题，因为R7到RP路由器看起来并不是最短路径。看起来还有更短的路径（蓝色线标识）这也我之前的困惑，后来经过反复试验，证明如果走蓝色路径，那么R7到RP总开销是四段链路的cost值之和，不是三段，因此我得出结论是最短路径以网段为目的地，而非设备。见图2.

作者 LilyEnjoyingLife
