消费一体机屏幕背光相关电压测量手册V3.0

　　知识点分析:

　　消费一体机屏幕背光相关电压测量手册V3.0

　　适用范围：

　　1. 此手册适用于主机加电自检正常，但黑屏、无背光、背光弱、屏闪类故障。

　　2. 部分内容来自知识库，感谢原文作者。

　　操作步骤:

　　测量原理：

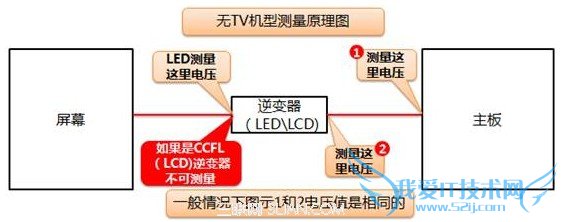

　　1. 无TV机型测量主板给逆变器供电(可测量主板到逆变器接口或逆变器到主板接口)、逆变器给屏供电是否正常来判断屏幕背光故障原因。

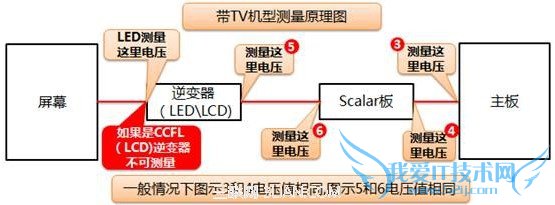

　　2. 带TV机型测量主板给scalar板供电(可测量主板到scalar板接口和scalar板到主板接口)、scalar板到逆变器供电(可测量scalar板到逆变器接口或逆变器到scalar板接口)、逆变器到屏接口供电是否正常来判断屏幕背光故障原因。

　　备注:

　　注意事项：

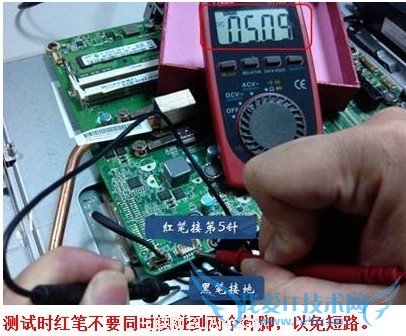

　　1. 以上接口都是直流输出(CCFL的LCD除外)，测量是外用表黑笔接地(主机内部的金属部分都是接地，例如：一体机内部的金属骨架)，红笔逐一接触对应针脚测量。

　　2. 有的机型逆变器和屏幕要对应匹配，有的机型逆变器匹配屏幕要跳线。逆变器对应不同的屏幕有不同的输出电压。

　　3. A600、部分A700、部分B300、部分B305、B500、B505、B520_3D机型、C100、C200、C205、C300、C305、C315，屏幕都是CCFL背光，无法测量逆变器到屏的电压。
