主板各主供电电压测试点常见位置及电压范围

　　主板实际维修中，往往初学者在测量主板的各个供电电压时，容易被测量后的实际结果中存在的电压偏差(是否正常)所困扰，在此简单描述一下，一般主板的各个主供电的电压范围及常见测试点：

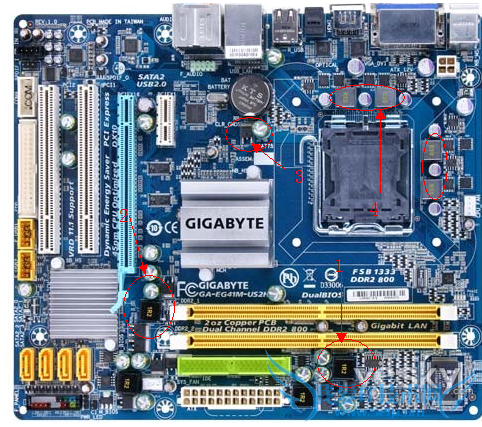

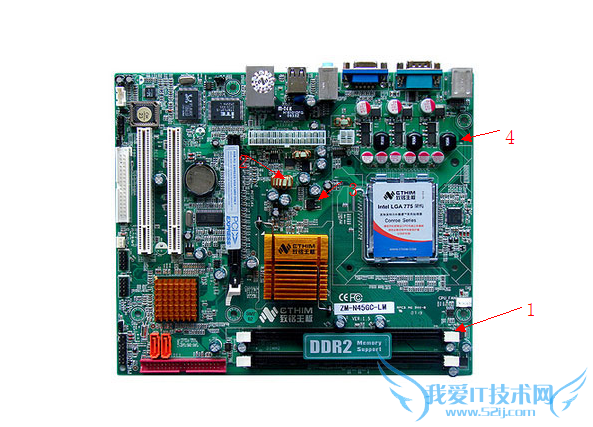

　　如上图所示

　　标示处1 为内存主供电常见测试位置，一般供电电压与插槽标示电压相同。

　　(备注：个别主板实际测出电压高于标示电压0.2左右为正常，但低于0.2为不正常)

　　标示处2 为南北桥主供电(南北桥公共电压)常见测试位置，一般电压范围在(1.0-1.8)左右为正常

　　标示处3 为北桥VTT1.2V主供电常见测试位置，一般测出实际电压范围在(1.1-1.4V之间为正常)

　　标示处4 为CPU主供电测试位置，一般目前市场常见主板测出实际电压范围在(1.0-1.6V左右为正常)
