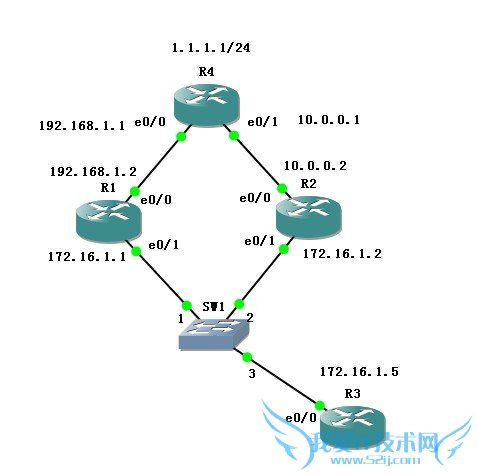

HSRP基本配置实验图解

　　R1

　　interface Ethernet0/0

　　ip address 192.168.1.2 255.255.255.0

　　half-duplex

　　!

　　interface Ethernet0/1

　　ip address 172.16.1.1 255.255.255.0

　　shutdown

　　half-duplex

　　standby 1 ip 172.16.1.100

　　standby 1 timers 5 15 //设置holle包超时时间，5 为五秒无hello包为超时，15为再等待15秒，15秒内无hello包则认为该端口down

　　standby 1 preempt //开启抢占机制

　　standby 1 track Ethernet0/1 20 //跟踪E0/1接口，如果该接口down掉，则将优先级减20

　　R2

　　interface Ethernet0/0

　　ip address 10.0.0.2 255.255.255.0

　　half-duplex

　　!

　　interface Ethernet0/1

　　ip address 172.16.1.2 255.255.255.0

　　half-duplex

　　standby 1 ip 172.16.1.100

　　standby 1 timers 5 15

　　standby 1 priority 80

　　standby 1 preempt

　　standby 1 track Ethernet0/1 20
