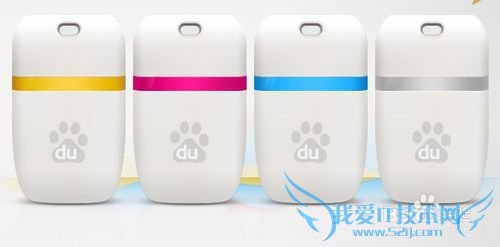

前面分享了很多proe5.0的一些技巧，今天想画个现实生活中的实物，但是又不想太简单，想想画个小度wifi吧，造型还比较可爱。

proe5.0实例教程小度WIFI：[1]构造轮廓线

proe5.0

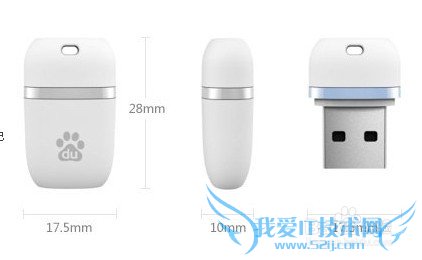

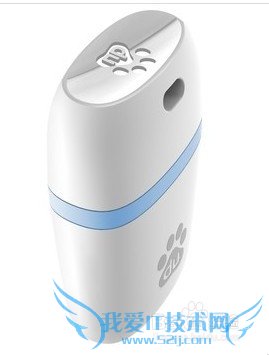

现在网上查询下该产品的长宽高，以便于我们在proe画图的时候可以参照。

proe5.0实例教程小度WIFI：[1]构造轮廓线

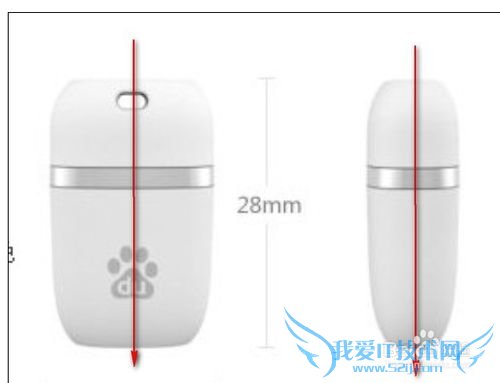

从实物来看，我们可以先分析和思考下再画，实物是对称的，我们可以画出1/4然后镜像合并实体化就可以完成。

proe5.0实例教程小度WIFI：[1]构造轮廓线

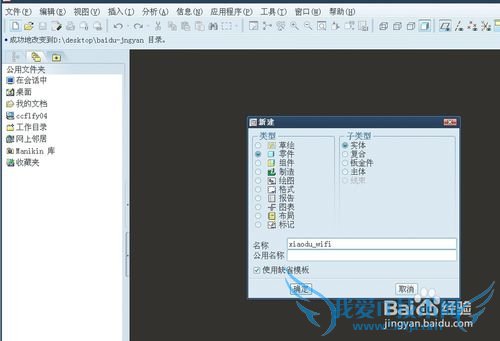

新建一个零件模型，名称为xiaodu_wife

proe5.0实例教程小度WIFI：[1]构造轮廓线

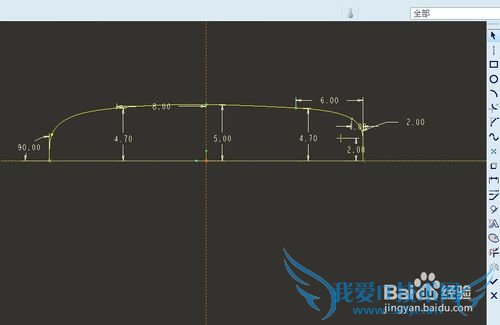

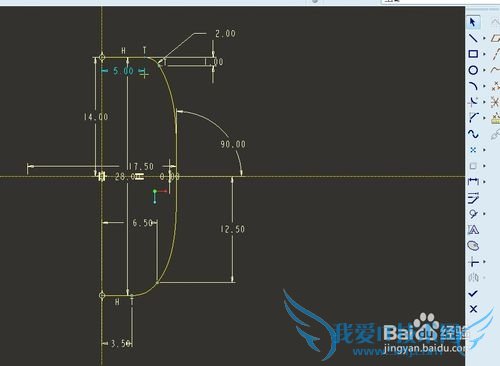

选择top平面为草绘平面，草绘中间的一个1/4的草绘截面。因为是练习，截面没那么精确。

proe5.0实例教程小度WIFI：[1]构造轮廓线

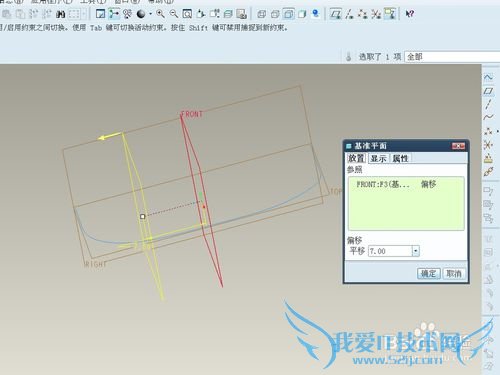

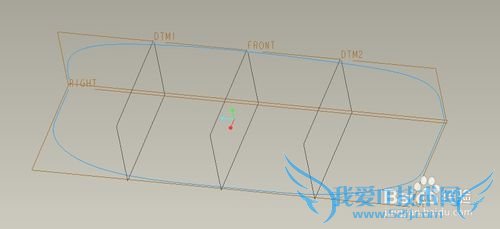

完成后，建立2个参考平面dtm1和dtm2，以便于建立后面的构造线。

proe5.0实例教程小度WIFI：[1]构造轮廓线

建立2个端点，以便于后期参照用。

proe5.0实例教程小度WIFI：[1]构造轮廓线

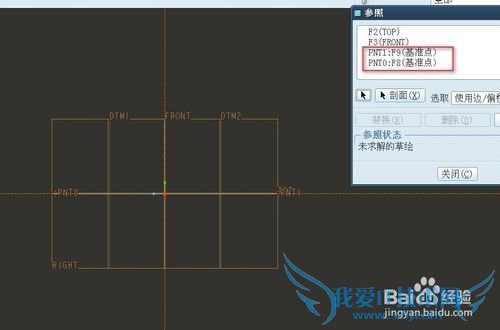

选择right为草绘平面，然后选择上面建立的2个点为参照。

proe5.0实例教程小度WIFI：[1]构造轮廓线

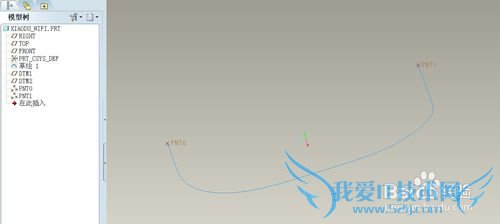

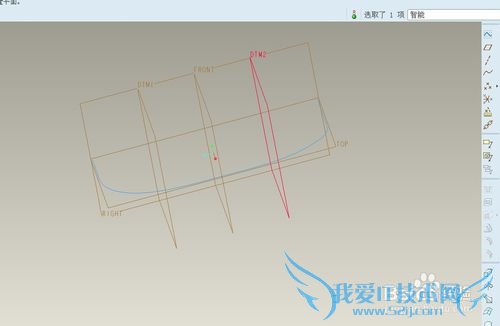

草绘出另一个截面的形状，然后点击确认，基本轮廓线就出来了。现在构造线还需要增加以下。

proe5.0实例教程小度WIFI：[1]构造轮廓线

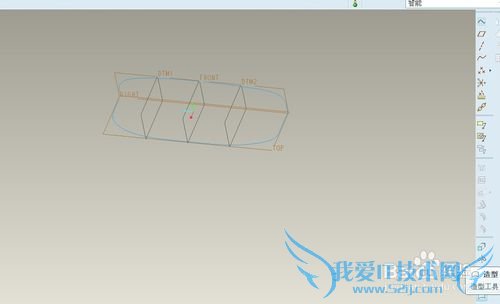

中间的构造线一般都用“造型”命令。点击造型工具。

proe5.0实例教程小度WIFI：[1]构造轮廓线

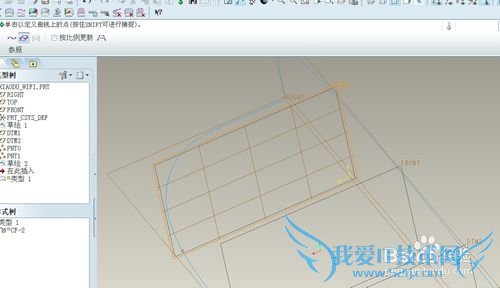

进入造型命令后，分别选择刚才建立的dtm1和dtm2还有front为活动平面来建立轮廓线。注意是在平面上建立线，而且要进行约束。

proe5.0实例教程小度WIFI：[1]构造轮廓线

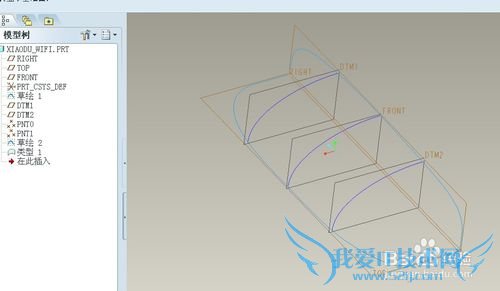

依次建立三个平面的曲线，如下图，基本的构造轮廓线就算完成了。

proe5.0实例教程小度WIFI：[1]构造轮廓线

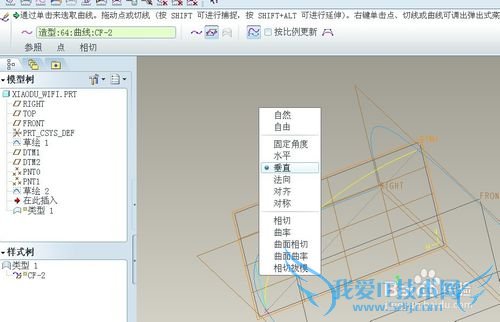

一定要利用点或者造型线的约束来约束曲线。
