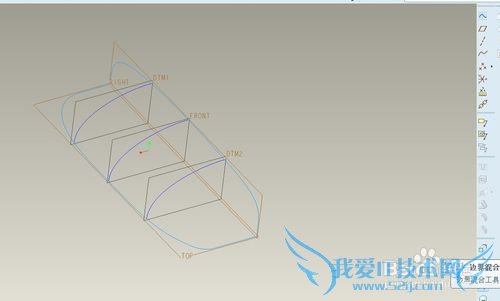

选择造型上面的“边界混合”工具。
![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/0534062115-0.jpg)
按住键盘上面的ctrl，依次选择两条轮廓线作为第一方向的收集的链。

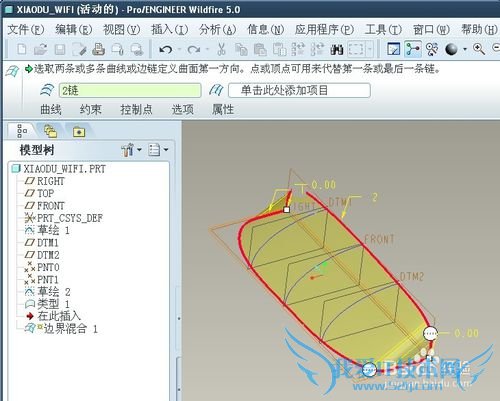

![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/05340BC9-1.jpg)

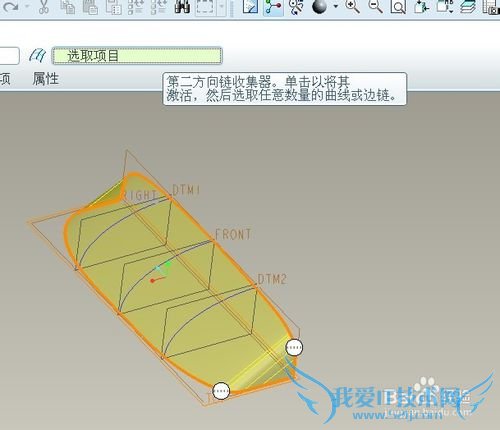

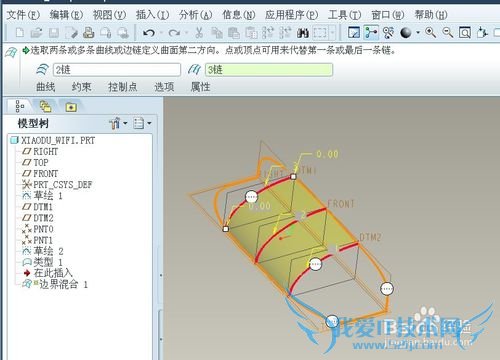

再在第2个空白点击下鼠标左键，然后依次选择3个轮廓构造线。
![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/0534063616-2.jpg)
![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/0534064929-3.jpg)

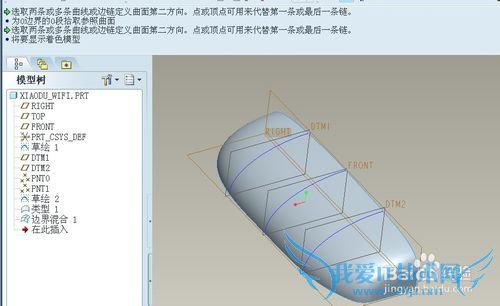

点击确认，就可以产生我们需要的1/4面了，
![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/05340620M-4.jpg)

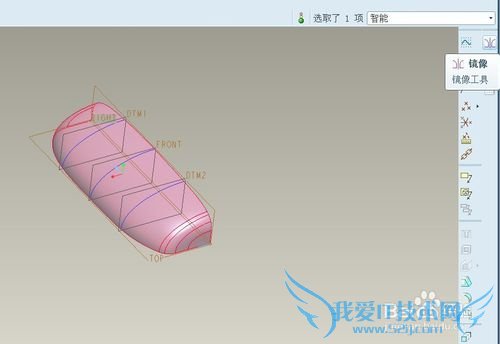

选择曲面，然后选择“镜像工具”，选择right为镜像平面镜像。
![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/05340A191-5.jpg)

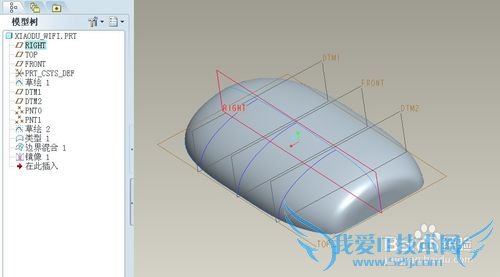

![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/0534063963-6.jpg)
然后选择原曲面和镜像的区别进行“合并”。

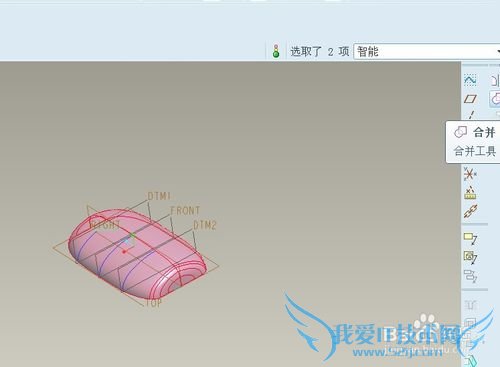

![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/05340A2D-7.jpg)

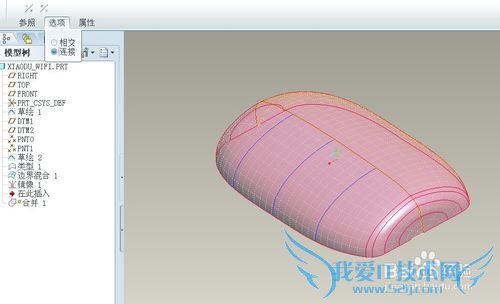

![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/05340A408-8.jpg)
然后选择合并的面再以top镜像。
![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/0534061939-9.jpg)

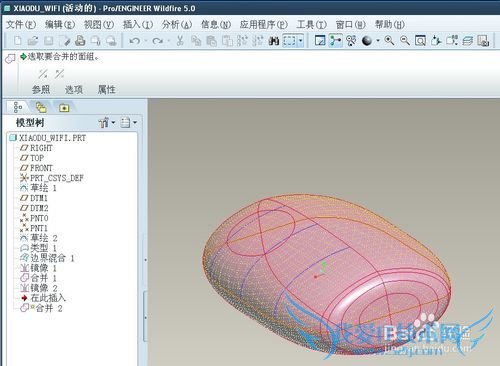

镜像完成后，再把2个面进行合并。
![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/05340B494-10.jpg)
选择最终合并后的曲面，然后选择“编辑”-“实体化”

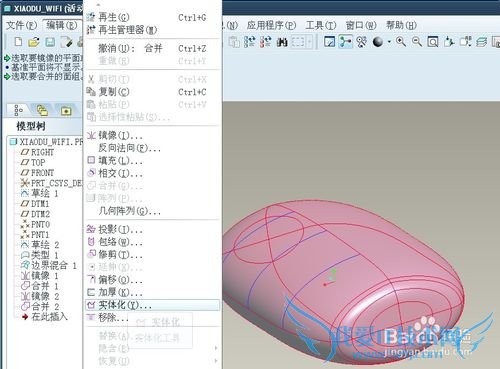

![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/0534063612-11.jpg)

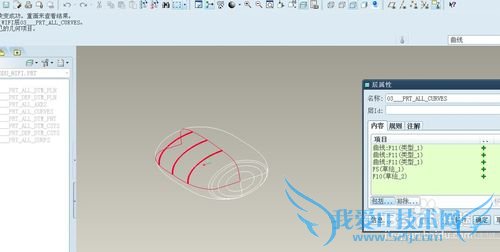

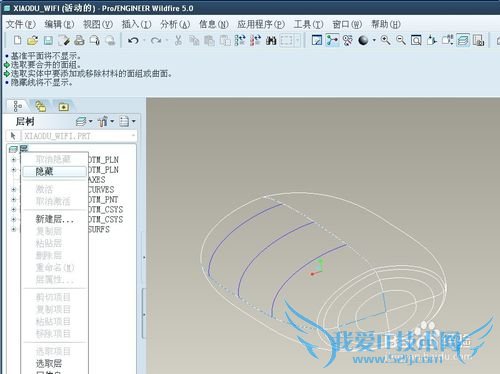

隐藏曲线层，前面画的曲线需要隐藏。把曲线的层都隐藏。
![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/05340649D-12.jpg)
![proe5.0实例教程小度WIFI：[2]构造曲面实体化](http://www.52ij.com/uploads/allimg/160412/05340A925-13.jpg)
