3G／4G无线路由器通过VPN测试WIFI门户的方法

才茂3G/4G网关设备支持客户端通过Portal认证授权来连接WIFI上网。在实际应用中客户需要自行搭建认证门户服务器。本文档仅就临时授权使用厦门才茂公司提供的服务器进行WIFI门户的测试进行说明。

第一步：首先客户需进入到3G/4Gwifi网关管理界面。

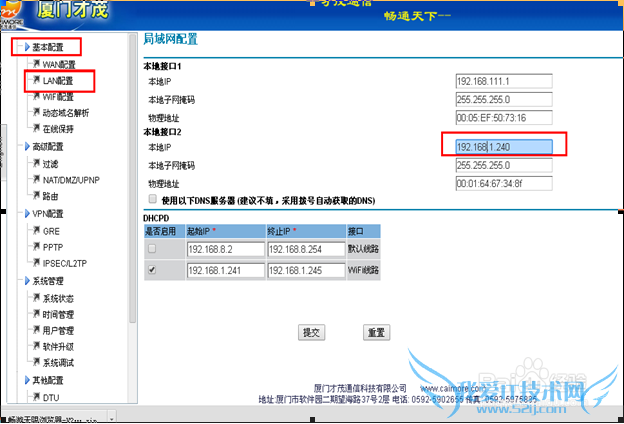

首先要设置LAN的IP地址，其中LAN2地址为本地内网IP地址。这要根据厦门才茂分配的参数来进行配置

如厦门才茂分配了地址段为：192.168.80.0/24那“本地接口2”的“IP地址”需要设置为192.168.80.0网段，如192.168.80.1。

第二步：进行VPN配置

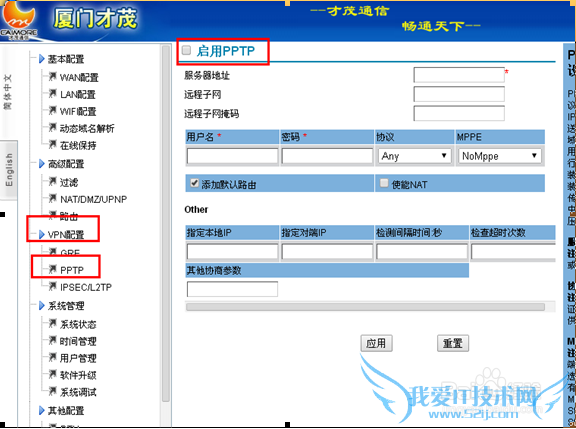

进入“VPN配置”中的“PPTP”下进行配置，首先需要钩选“启用PPTP”

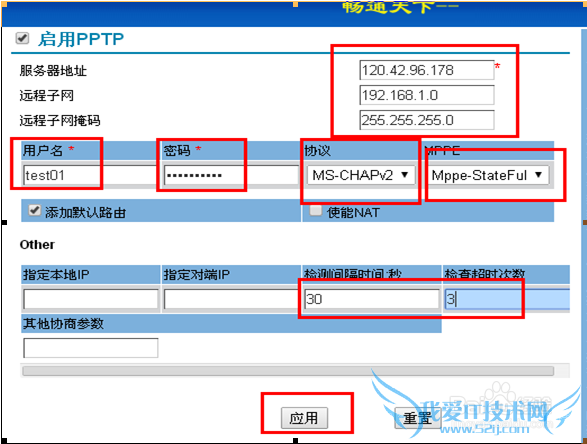

根据厦门才茂公司所分配的用户名和密码进行配置，具体如下图所示。

说明：

服务器地址：IP:120.42.96.178(此IP为厦门才茂公司提供外部测试用并不固定，配置时请与才茂公司进行确认)

远程子网：192.168.1.0

远程子网掩码：255.255.255.0

用户名：根据厦门才茂公司分配的用户名进行设置

密码：根据厦门才茂公司分配的密码进行配置

协议：MS-CHAPv2

MPPE:Mppe-SateFull

检测间隔时间：30

检查超时次数：3

经过以上配置无误后3G/4G网关会通过VPN连接到厦门才茂提供的服务器上在系统界面里可以查看VPN连接的状态。

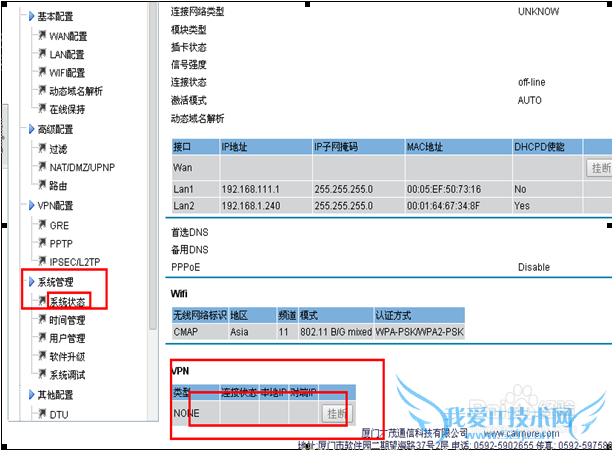

正常连接后，“在系统管理”->“系统状态”里的VPN状态里可以看到连接状态会变为成功连接，并获得对端IP，本地IP等参数。

第三步：设置WIFI广播

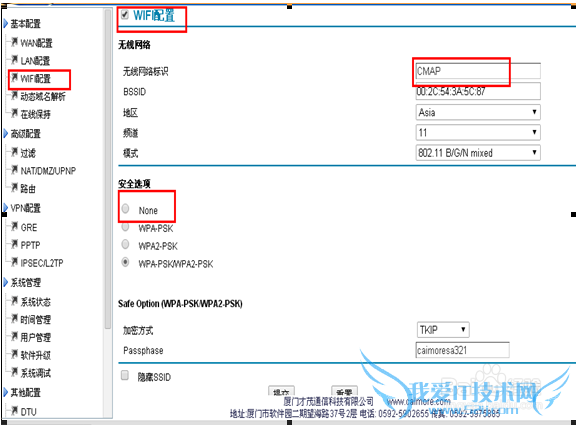

根据以上配置完成后只需要在“WIFI配置”里配置好一些参数就可以了。

根据以上案例进行配置，主要参数说明如下：

无线网络标识：在移动手机上显示出来的WIFI信号名称

安全选项：none

其它参数可以不必配置。
