【modelsim14】modelsim 14.x se 环境搭建

modelsim 14.0 se 已经发布了，本文涉及 modelsim 安装的整个过程，包括：

① modelsim 14.0 版本的下载；

② modelsim 的激活；

③ modelsim 与 quartus ii 15.0 的级联

软件链接：http://pan.baidu.com/s/1i3D5CHJ 密码：grix

前期准备工作（包括相关工具或所使用的原料等）

modelsim 14.0 se windows 10 x64

前期准备

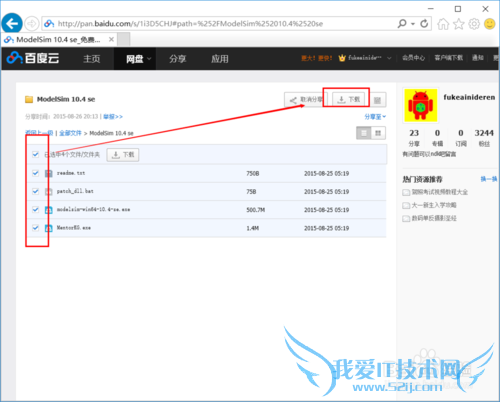

到百度云中下载相关的软件，

软件链接：http://pan.baidu.com/s/1i3D5CHJ 密码：grix

① modelsim-win64-10.4-se.exe ：属于modelsim安装程序

② MentorKG.exe 和 patch_dll.bat 一起组成激活补丁

③ readme.txt 属于安装帮助说明

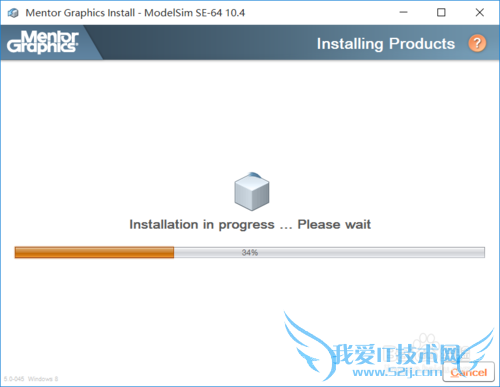

双击 modelsim-win64-10.4-se.exe 便开始程序的安装，默认安装路径是“C:\modeltech64_10.4”

激活操作

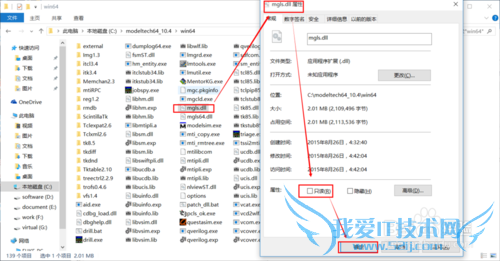

去掉文件"C:\modeltech64_10.4\win64\mgls.dll"的只读属性；

① 将"MentorKG.exe"和"patch_dll.bat"复制到“C:\modeltech64_10.4\win64”下面；

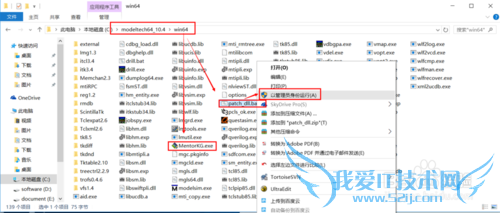

② 以管理员的方式运行“C:\modeltech64_10.4\win64\patch_dll.bat”

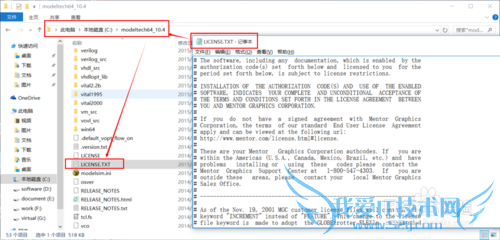

再激活的过程中，会生成一个"LICENSE.TXT"的文件，将它另存为"C:\modeltech64_10.4\LICENSE.TXT"

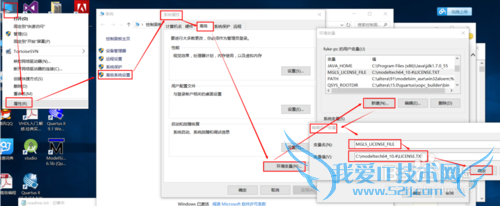

新建环境变量MGLS_LICENSE_FILE指向"C:\modeltech64_10.4\LICENSE.TXT"

由于 modelsim 默认开启了优化功能，容易导致生成的波形看不见波形的现象，所以需要关闭优化选项；

① 同上操作，去掉 "C:\modeltech64_10.4\modelsim.ini" 的只读属性；

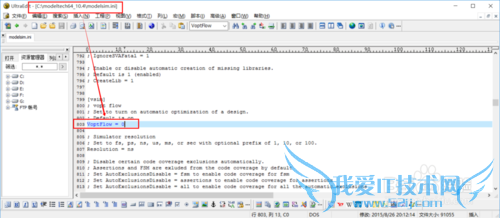

② 找到并修改其中的变量"VoptFlow=0"，保存后关闭

级联quartus ii

关于 quartus ii 15.x 的环境搭建可以看：

http://jingyan.baidu.com/article/b7001fe18d47fc0e7282dd91.html

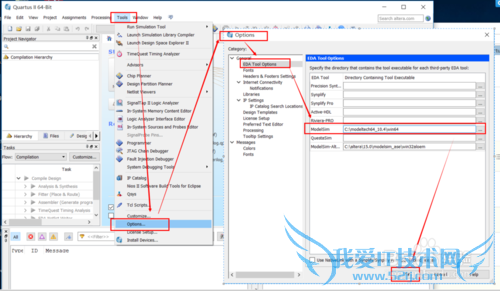

打开Quartus II软件，设置“菜单->Tools->Options->General->EDA Tool Options->ModelSim”为“C:\modeltech64_10.4\win64

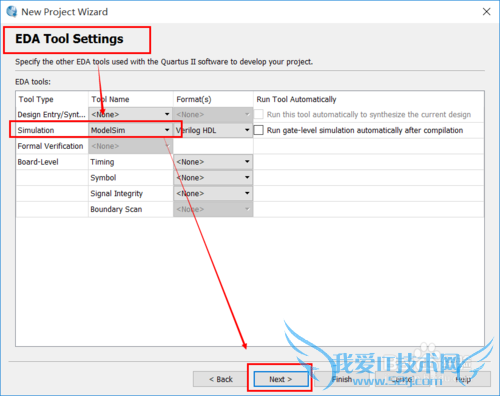

注：在新建工程时，需要将模拟器设置为 modelsim

此致关于“modelsim 14.x se 环境搭建”讲解完毕
