把Excel表格插入到Solidworks2010工程图-Excel教程

solidworks是一个功能强大的三维机械设计自动化软件，在solidworks中，可以通过不同的设计构思与试验会制草图来建立3D模型。在绘制工程图的时候往往要插一些表格，怎样将Microsoft Excel 表格插入工程图呢。

详细的具体步骤或操作方法

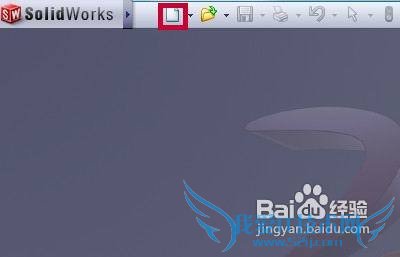

首先鼠标点击打开Solidworks2010软件，然后在上面的菜单栏鼠标点击最前面的新建按钮，进行新建工程图

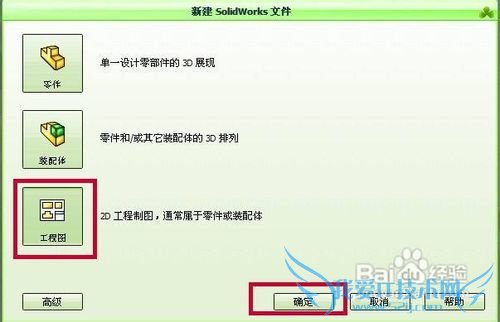

鼠标点击新建按钮以后，新建Solidworks文件窗口出现，然后在Solidworks文件窗口左边点击选择工程图按钮，然后点击下面的确定按钮

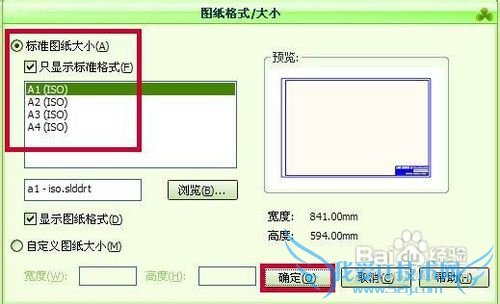

点击确定按钮以后出现图纸格式/大小窗口，在图纸格式/大小窗口里面在左边的标准尺寸大小栏选择好图纸的格式，设置好图纸的格式以后，点击下面的确定就可以打开工程图

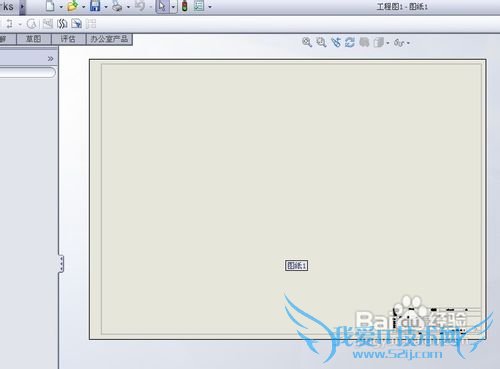

设定好工程图格式以后工程图打开。然后点击桌面快捷方式将Microsoft Excel打开

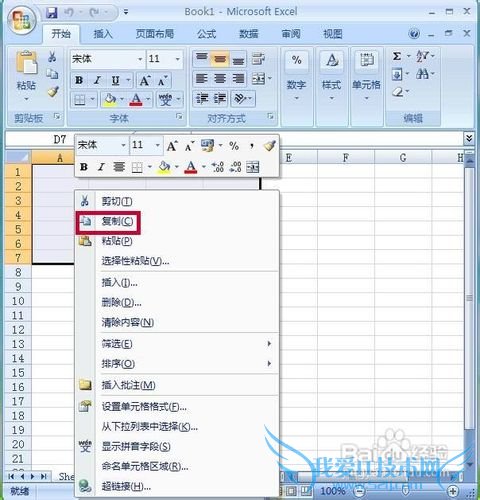

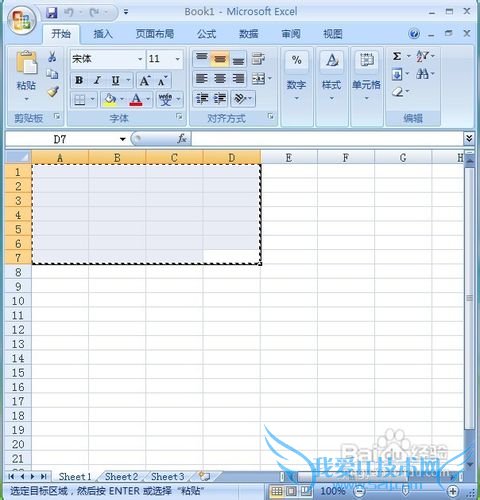

Microsoft Excel打开以后，鼠标点击把需要的表格部分圈起来，圈起来之后然后点击鼠标右键出现下拉菜单，在下拉菜单上面鼠标点击选择复制命令，将选中的表格复制下来

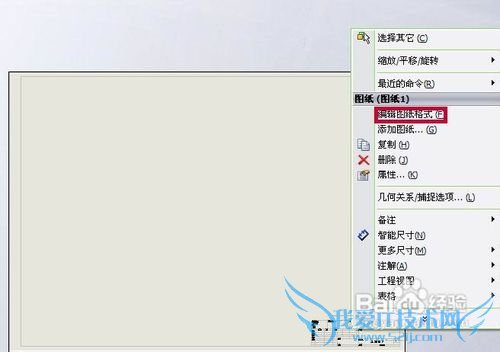

需要的表格复制好以后，再次回到solidworks工程图中，鼠标右键点击工程图会出现下拉菜单，在下拉菜单上面找到编辑图纸格式菜单，然后点击选择编辑图纸格式选项进行图纸格式编辑

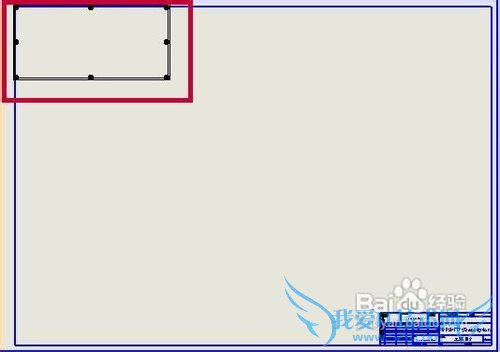

进入图纸格式编辑状态，按下键盘上面的粘贴快捷键（Ctrl+V），将复制下来的Microsoft Excel 表格在指定的位置粘贴到工程图的上面

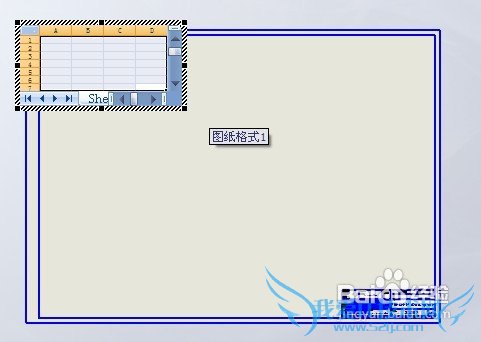

需要的表格粘贴到工程图的上面以后，鼠标双击表格，进行表格内容的编辑，编辑内容时要注意表格大小是可以随意拉大或缩小的

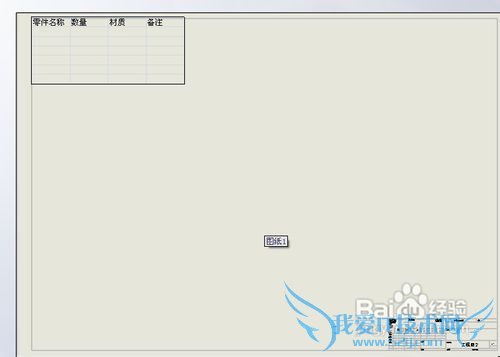

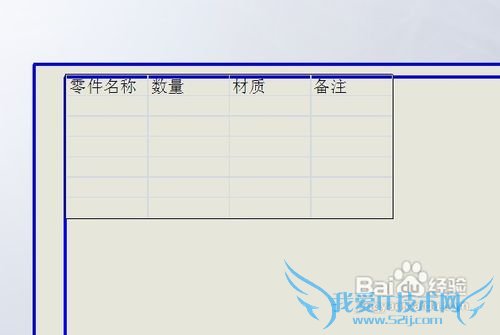

表格内容编辑好以后，点击表格退出编辑状态，这样一个表格栏就成功的粘贴到工程图纸上面啦
