怎么把EXCEL坐标点导入CAD
详细的操作方法或具体步骤

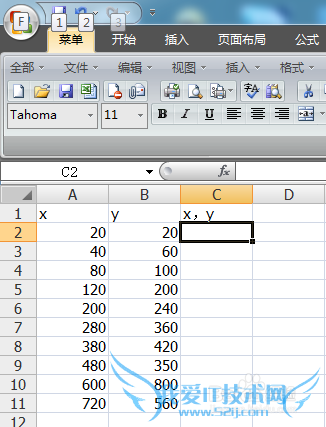

在EXCEL中建立坐标数据：（这里以前三列为例，可选其他，只是函数对应变化）
![Auto CAD：[8]怎么把EXCEL坐标点导入CAD](http://www.52ij.com/uploads/allimg/160401/15502JZ9-0.jpg)

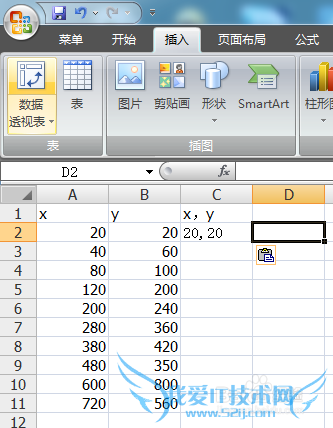

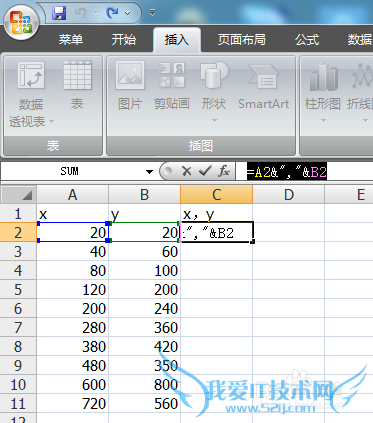

输入函数关系，输入函数关系后的显示
![Auto CAD：[8]怎么把EXCEL坐标点导入CAD](http://www.52ij.com/uploads/allimg/160401/15502KQ4-1.jpg)
![Auto CAD：[8]怎么把EXCEL坐标点导入CAD](http://www.52ij.com/uploads/allimg/160401/15502H445-2.jpg)

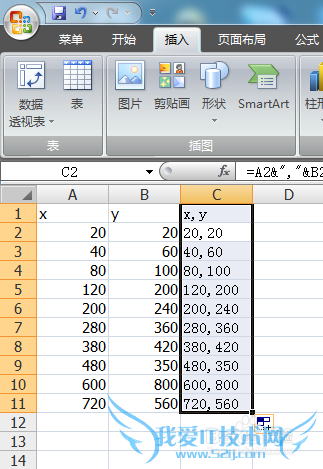

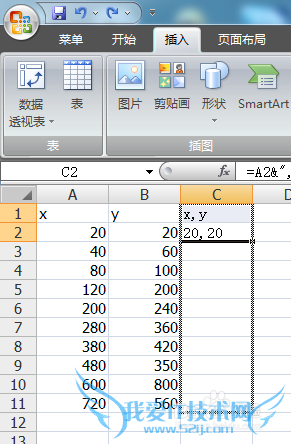

快捷方式把需要建立函数关系的单元格都建立：（选中单元格，鼠标放在单元格右下角，鼠标会变成黑色十字，长按鼠标往下选择单元格，得到数据）
![Auto CAD：[8]怎么把EXCEL坐标点导入CAD](http://www.52ij.com/uploads/allimg/160401/15502H626-3.jpg)
![Auto CAD：[8]怎么把EXCEL坐标点导入CAD](http://www.52ij.com/uploads/allimg/160401/15502M119-4.jpg)

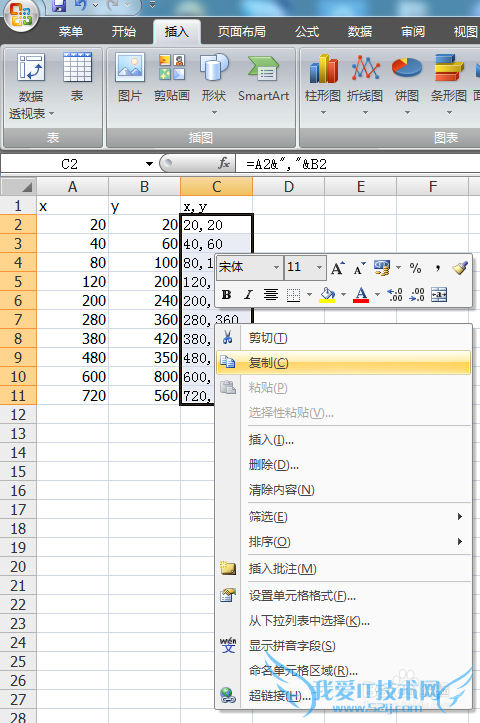

复制单元格数据：
![Auto CAD：[8]怎么把EXCEL坐标点导入CAD](http://www.52ij.com/uploads/allimg/160401/15502H214-5.jpg)

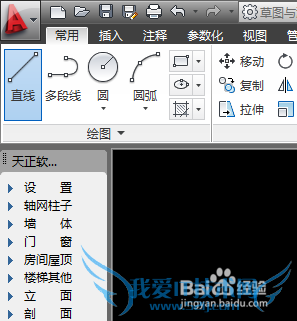

打开cad，输入命令（图为直线命令，可以是多段线、点或其他）
![Auto CAD：[8]怎么把EXCEL坐标点导入CAD](http://www.52ij.com/uploads/allimg/160401/15502KK1-6.jpg)

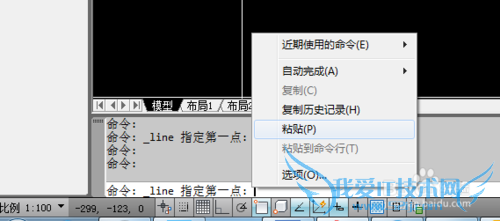

在命令对话框右键选择“粘贴”
![Auto CAD：[8]怎么把EXCEL坐标点导入CAD](http://www.52ij.com/uploads/allimg/160401/15502J5X-7.jpg)

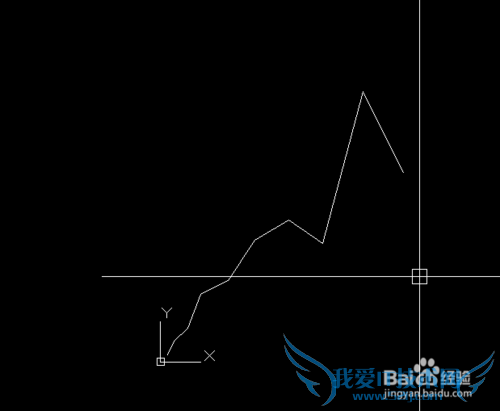

得到图形：
![Auto CAD：[8]怎么把EXCEL坐标点导入CAD](http://www.52ij.com/uploads/allimg/160401/15502H594-8.jpg)
注意事项
输入函数关系时，要慢慢摸索。可以参见EXCEL的操作。如果EXCEL熟练的此步比较轻松Auto CAD(共9篇)上一篇：打印时字体显示空...|下一篇：CAD如何多视口操...经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。作者声明：本文系本人依照真实经历原创，未经许可，谢绝转载。- 评论列表（网友评论仅供网友表达个人看法，并不表明本站同意其观点或证实其描述）
-
