中学里学过很多函数，他们的图形怎么通过计算机绘制出来呢。我们今天介绍一个利用EXCEL在AUTOCAD里绘制任意曲线、折线的方法。
前期准备工作（包括相关工具或所使用的原料等）
AUTOCAD
EXCEL
详细的操作方法或具体步骤
我们举例一下，比方说绘制：8KM长的旧路改造设计，已经测量好了旧路中线的坐标

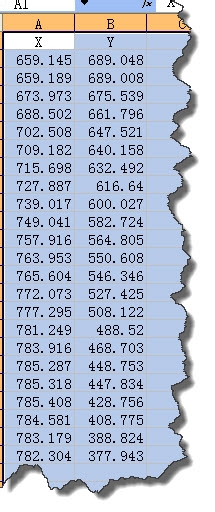

将x坐标值放入A列，y坐标值放入到B列 如图
再将A列和B列合并成D列
AutoCAD坐标点用逗号隔开，表达式如：x坐标值，y坐标值

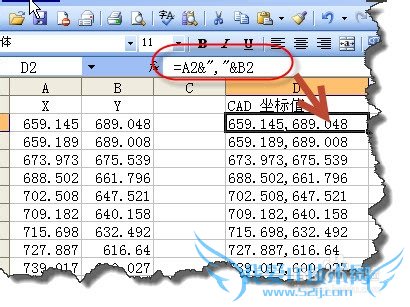

所以我们加入辅助列，在D2单元格里输入：=A2&“,"&B2，得到CAD 坐标值。

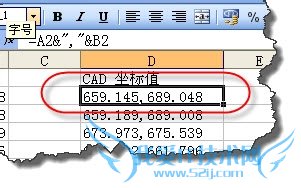

复制生成CAD 坐标值 第一个坐标，用它来作为曲线的起点。
打开AUTOCAD软件，在命令行里输入PL指令，空格后，粘贴起点坐标，后空格确认。

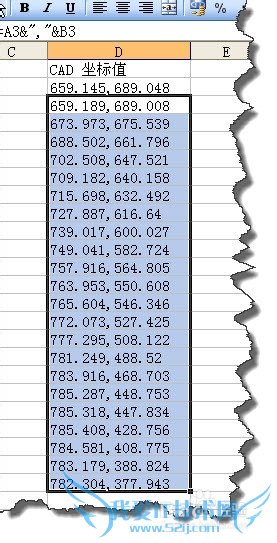

回到EXCEL文件，复制余下来的坐标。

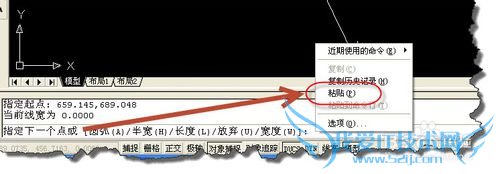

再回到CAD软件，再在命令行里粘贴余下来的坐标。

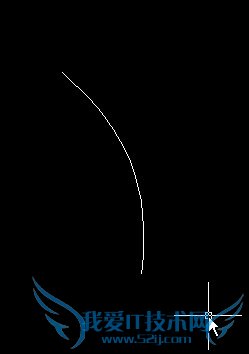

看一下曲线是不是自动画好了。这个方法的好处就是，你的坐标值如果要进行调整时，只需要在excel中进行修改，重新绘制，方便易于修改。
