有时候要输出曲线上几十个点或上百个点坐标值，你一个一个测量记录，那工作量惊人，一天到晚都弄不完。下面介绍下使用保存igs，导入igs ，从而获得点坐标pts文件，里面有x,y,z的值，用记事本打开即可得到所有点坐标文本。
前期准备工作（包括相关工具或所使用的原料等）
creo1，创建基准点
先把空间曲线合并为1条。
先点击一条曲线，再点击下变深色，再按住shift键，依次选择所有曲线。
复制，然后粘贴。

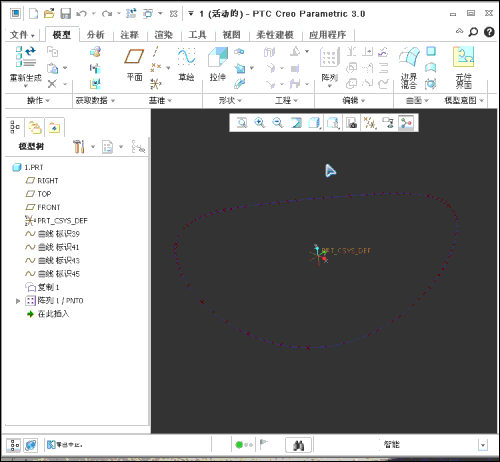

选择合并后的曲线，点击创建基准点，如果要把曲线分成100个点，那么输入比率0.01。
尺寸阵列100个基准点。
2，保存pts点文本
保存副本，选择igs格式，选择基准曲线和点
导入igs文件。

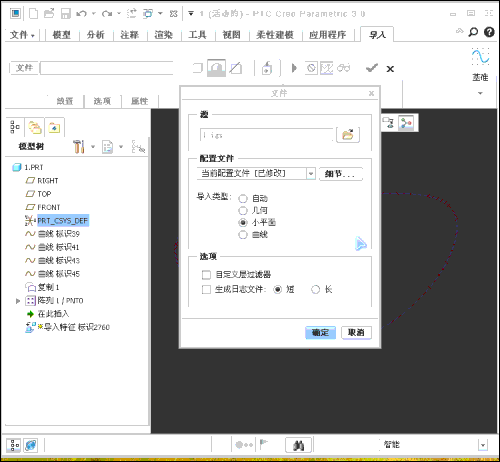

细节里点击 小平面，在过滤里，曲线选择 否
保存pts文件

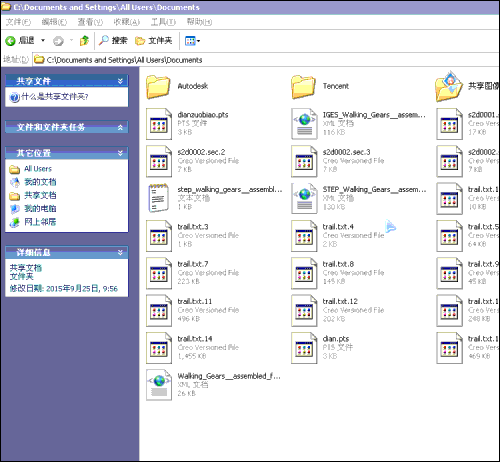

在工作目录里可以找到这个文件，如果怕找不到，可以重新设定工作目录。
用记事本打开即可。
新建excel文件,再打开pts文件。
注意事项
