在用过CAD过程中，我们会发现很多时候需要以表格的形式录入一些数据，而该数据如果是以Excel的形式【或在别的软件里导出来的能用Excel打开的】，我们就可以比较方便的以表格形式插入进来，从而节省时间，提高作图效率。
前期准备工作（包括相关工具或所使用的原料等）
AutoCAD 2007
Microsoft Excel 2003
详细的操作方法或具体步骤

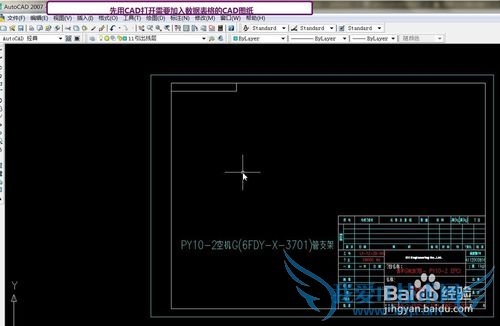

AutoCAD 2007打开需要导入表格形式的CAD图纸（dwg格式）。

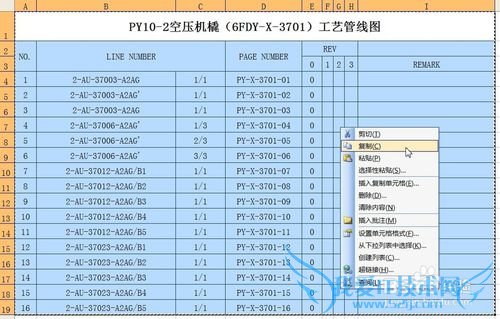

用Excel打开需要导入cad的表格
选中并复制表格
切换到AutoCAD 2007点击‘编辑’并选中‘选择性粘贴’

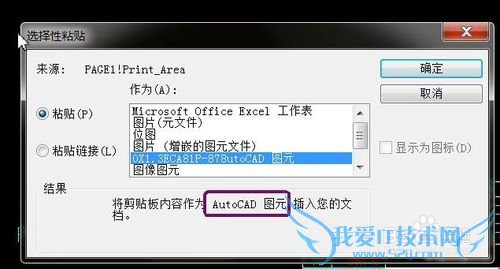

在弹出的对话框里，选择‘...CAD图元’，查看结果里有CAD字眼即可，之后可看到表格形式的效果

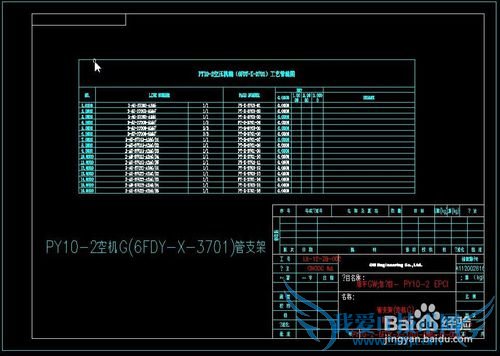

对所粘贴部分选中调整大小和位置，效果如下：（为不影响其他部分，建议在上一步骤中选一个空白的地方粘贴）

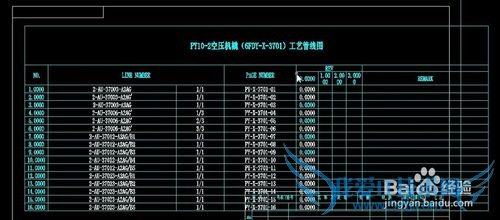

最后检查一下CAD里的表格和Excel表格是不是一致，按需要作进一步调整(如合并到一起，因为粘贴的时候是炸开的效果）。
注意事项
第四步骤的时候不要直接粘贴，那样的话效果就是（Excel的白色背景)一张图片
