本经验是介绍如何快速的将坐标点导入到CAD中并进行坐标点绘制！适合工程中大量的坐标点处理

前期准备工作（包括相关工具或所使用的原料等）

excel软件autoCAD

详细的操作方法或具体步骤

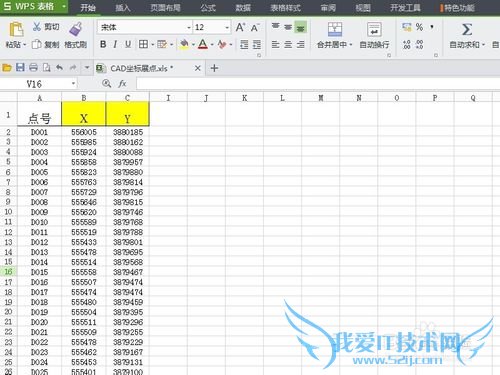

将坐标及坐标点号录入到excel表格中，如图所示

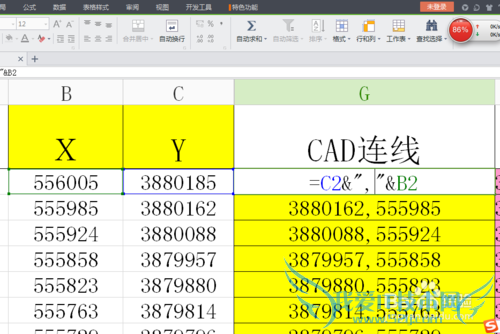

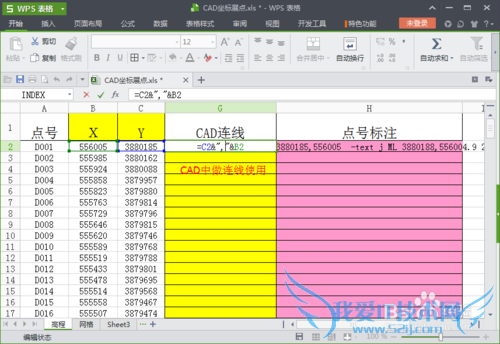

在后一列 输入 =C2&","&B2 ，得到CAD连线坐标

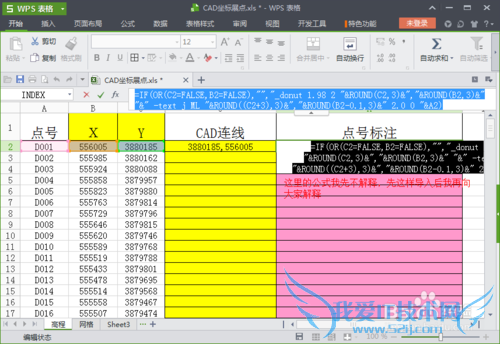

在后一列 输入公式 =IF(OR(C2=FALSE,B2=FALSE),"","_donut 1.98 2 "&ROUND(C2,3)&","&ROUND(B2,3)&" "&" -text j ML "&ROUND((C2+3),3)&","&ROUND(B2-0.1,3)&" 2.0 0 "&A2) 得到CAD标注的坐标点及点号

这里简要说明下 前面的if语句是判断坐标是否为空 ，后半段是cad命令，最后会给大家解释为什么？

下拉填充所有坐标

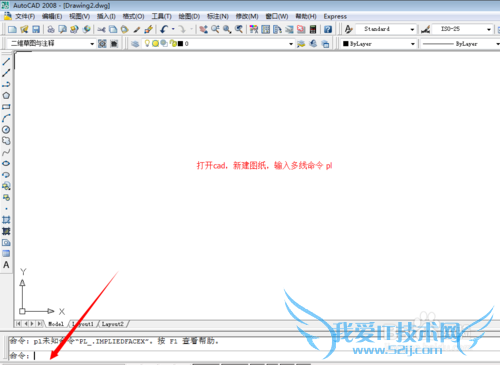

重点：打开CAD，输入多线命令 “PL”

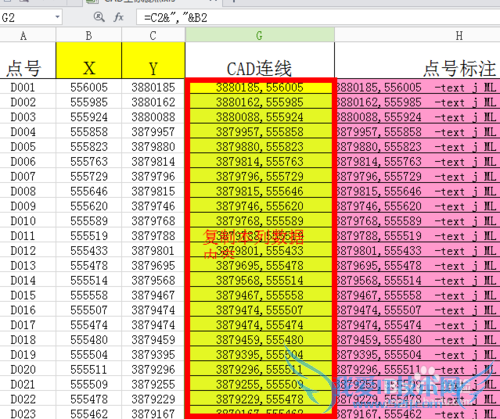

重点：切换至excel，选中黄色列的所有数据，CTRL+C 命令

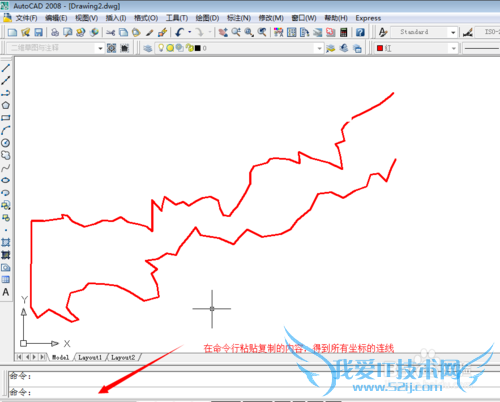

重点：切换至CAD，点击命令行，CTRL+V 粘贴，得到坐标连线图

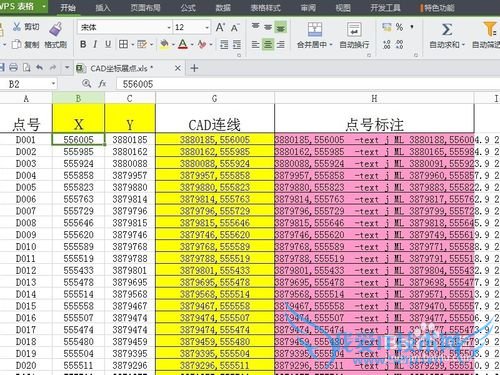

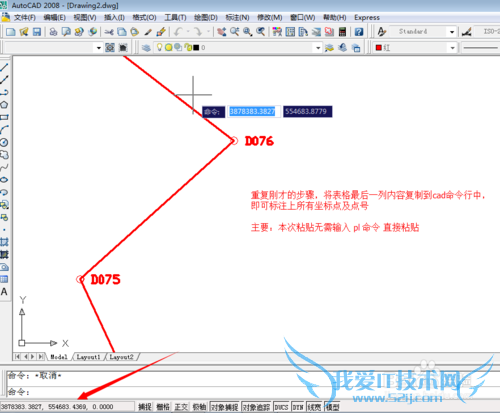

重点：重复上述6、7步骤，得到坐标标注及点号标注，如下图，大功告成。

下图是详细的解释步骤3中的公司

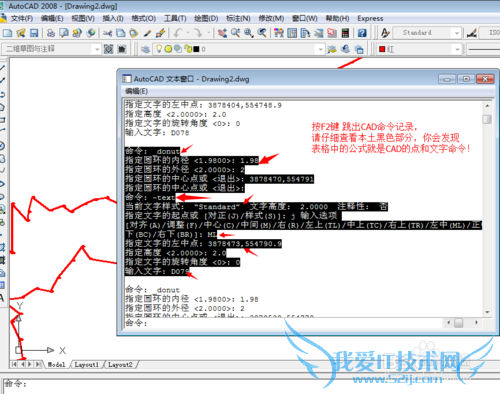

CAD中按F2键，调出命令记录，与步骤3对比，你会发现公式其实就是CAD中的命令符级参数

最后，大家可以举一反三，研究下三维坐标的批量导入

注意事项

注意：坐标标注及点号标注操作不需要输入“PL”命令原作者：博扬经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。作者声明：本文系本人依照真实经历原创，未经许可，谢绝转载。
