EXCEL商务图表技巧：[4]上下线图-Excel教程

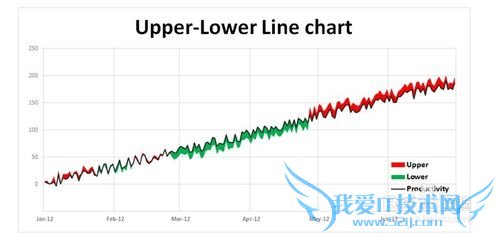

Upper-Lower Line Chart是在Chandoo的blog里所看到的，这个图通过折线图组合面积图的方式用面积图的红绿色表现该时间段里面与平均值的涨跌。当然我们也可以通过这样的表现方式对比另一个对象，比如对比去年的业绩或对比其他竞争对手等。

前期准备工作（包括相关工具或所使用的原料等）

Excel2007、Excel2010

数据准备：

Productivity系列：折线图的值

Min系列：通过Min函数计算出Productivity和Industry Averages中的最小值作为悬浮线型图的目的。

Lower系列：判断如果Industry Averages的值小于Productivity的值，那么Productivity的值减去Industry Averages的值。

Upper系列：判断如果Industry Averages的值大于Productivity的值，那么Industry Averages的值减去Productivity的值。

详细的操作方法或具体步骤

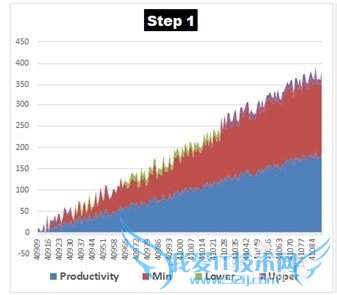

选择日期、Productivity系列、Min系列、Lower系列和Upper系列并插入【堆积面积图】；

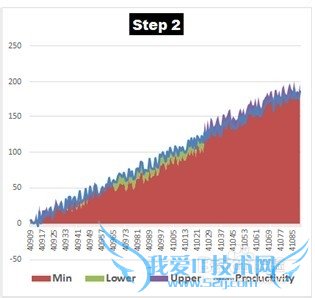

更改Productivity系列的图表类型为【折线图】；

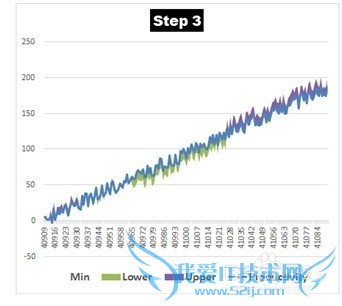

设置Min系列的填充色为【无填充】；

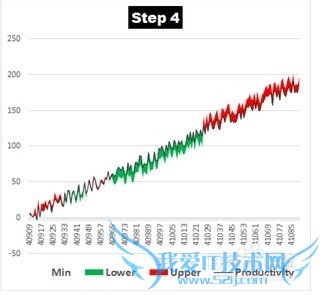

设置Lower系列的填充色为【绿色】，Upper系列为【红色】，并删除Min系列的图例就算完成。

作者的微信公众号：excelNB

每天都会发布Excel商务图表教程与最新模板。
