本文主要介绍了如何用时下最流行的办公软件Microsoft Excel快速完成砂岩分类三角图和在三角图中完成砂岩成分的投点。只需通过简单的坐标变换，就能完成成百上千的数据投点。
前期准备工作（包括相关工具或所使用的原料等）
Microsoft Excel软件。砂岩成分数据。详细的操作方法或具体步骤

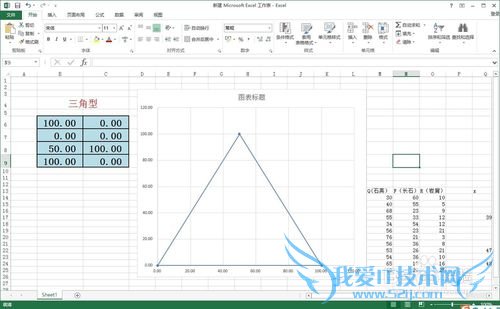

打开Microsoft Excel软件，利用三角型区域的坐标，形成一个三角形基本框架。

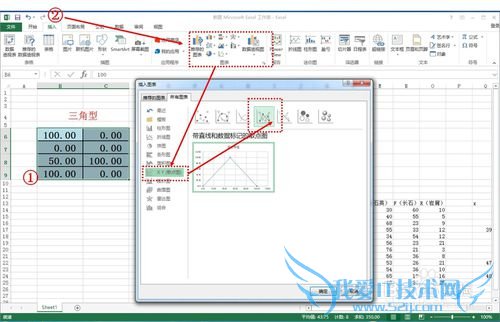

基本步骤是：①选中图中三角型区域两列数据；
②点插入-图表-所有图表-XY（散点图）选择带直线和数据标记得散点图。

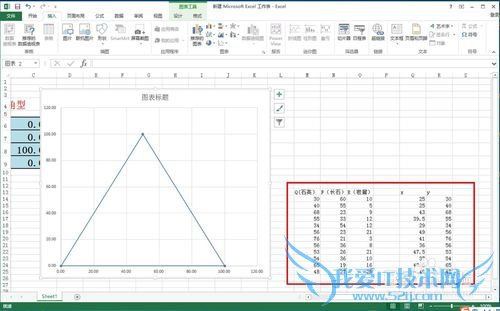

砂岩成分实验数据的坐标转换。
一般的我们到手的数据都是得到了砂岩样品中Q（石英）、F(长石）、R（岩屑）的含量，根据呈三角图时的设置，此时坐标变换可以通过简单的数据计算获得.其中，X=R+Q/2；Y=Q。

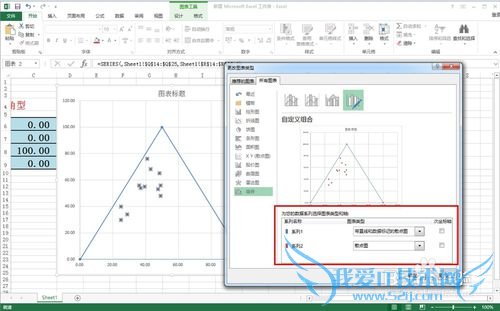

将坐标转换完的XY叠合到三角图中，方法同第一步，美观期间，将系列2改成散点。

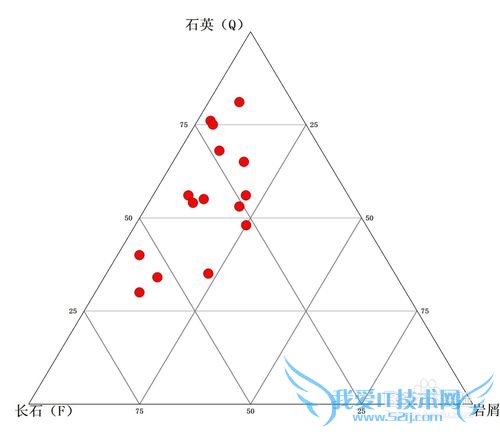

最后为美观起见，给图加图头等，同时有时候需要加上交叉的网格。
注意事项
成图之前必须检查Q（石英）、F（长石）、R(岩屑）的含量之和为100%，如果不是，则需要根据相对含量，换算成和为100%。经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。作者声明：本教程系本人依照真实经历原创，未经许可，谢绝转载。- 评论列表（网友评论仅供网友表达个人看法，并不表明本站同意其观点或证实其描述）
-
