.教你如何使用CAD连接EXCEL进行数据绘图-Excel教程

今天给大家要讲的东西是一个非常实用且好用的CAD借用EXCEL的数据进行绘图的办法。当然我们在这里需要用到CAD的宏下的VBA功能。

如图，今天就是要完成如何在CAD中画出如下图所示的坐标的图形。

当然如果学会了此种绘图的办法之后，还可以更改数据后进行更高级的绘图了。

前期准备工作（包括相关工具或所使用的原料等）

AutoCAD 2004正式版与EXCEL。

详细的具体步骤或操作方法

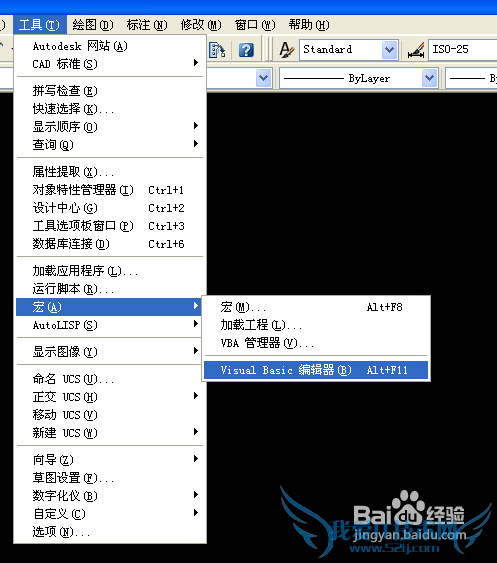

打开CAD工具菜单下宏下的Visual Basic编辑器，新建一个模块，输入如下代码：

Dim xlapp As Excel.Application

Dim xlbook As Excel.workbook

Dim xlsheet As Excel.worksheet

Sub aa() '宏名

Set xlapp=CreateObject("excel.application")

Set xlbook=xlapp.workbooks.Open("D:\cadvba\fzcp.xls") '打开的EXCEL路径

xlapp.Visible=False

Set xlsheet=xlbook.worksheets("sj") '打开EXCEL中的工作表

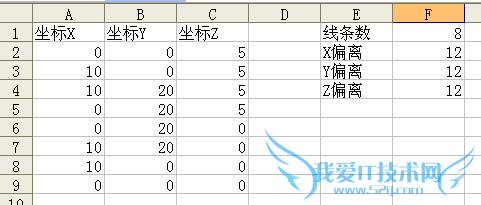

i=xlsheet.Cells(1, 6) 'i为线条线数

m=xlsheet.Cells(2, 6) '这里表示第2行第6列

n=xlsheet.Cells(3, 6)

t=xlsheet.Cells(4, 6)

For p=0 To i - 2 Step 1

p=p

k1=xlsheet.Cells(2 + p, 1)

h1=xlsheet.Cells(2 + p, 2)

k3=xlsheet.Cells(2 + p, 3)

k2=xlsheet.Cells(3 + p, 1)

h2=xlsheet.Cells(3 + p, 2)

h3=xlsheet.Cells(3 + p, 3)

Dim 点 As AcadLine

Dim 起点(2) As Double

Dim 端点(2) As Double

起点(0)=k1 + m

起点(1)=h1 + n

起点(2)=k3 + t

端点(0)=k2 + m

端点(1)=h2 + n

端点(2)=h3 + t

Set 点=ThisDrawing.ModelSpace.AddLine(起点, 端点)

Next

xlbook.Close

xlapp.Quit

Set xlapp=Nothing

End Sub

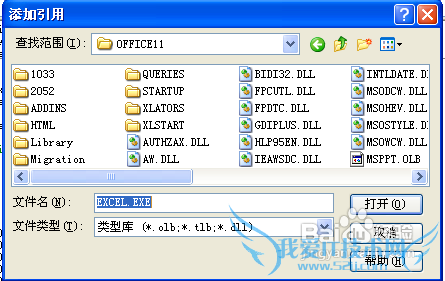

同时打开编辑器的工具菜单下的引用，找到Microsoft Excel 11.0 Object Library，如果没有此项，可浏览打开EXCEL启动文件即可。

做好这几步之后就保存编辑内容，然后就可以关闭编辑器了。

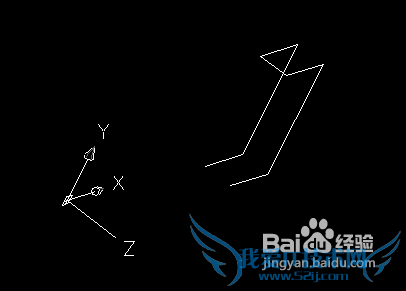

返回CAD后按快捷键Alt+F8启动宏，然后启动名字为aa的那个宏，此时CAD上就会自动将图画好了。

以下是画弧所用的代码：

Private Sub CommandButton1_Click()

Dim curves(0 To 1) As AcadEntity

Dim centerpoint(0 To 2) As Double

Dim radius As Double

Dim startangle As Double

Dim endangle As Double

centerpoint(0)=(圆心X坐标): centerpoint(1)=(圆心Y坐标): centerpoint(2)=(圆心Z坐标) '{圆心坐标}

radius=(所画弧处圆的半径) '{半径}

startangle=(所画弧起点弧度值) '角度/180*3.141592653

endangle=(所画弧终点弧度值)

Set curves(0)=ThisDrawing.ModelSpace.AddArc(centerpoint, radius, startangle, endangle)

End Sub

注意事项

此种办法在进行坐标绘图时可能不会完全全面，只需要你再进行适当简单的修补就行了，总体来讲它可以为我们节省很多时间，并且可以让我们更容易去进行绘图和操作，而且精度都是靠你输入的数值进行保留的。
