autoCAD绘图是相当快速的，我们有时需要将绘制的图插入到excel中，作后期编写。
前期准备工作（包括相关工具或所使用的原料等）
artoCAD2012excel2010详细的操作方法或具体步骤

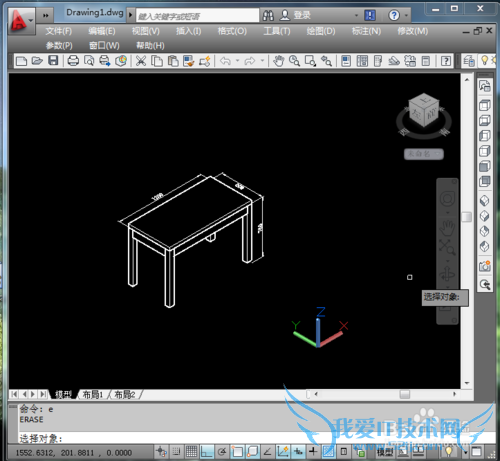

在CAD画好了这张图，要将其插入到excel中
![autoCAD制图技巧：[8]快速将图插入excel](http://www.52ij.com/uploads/allimg/160403/1611163315-0.jpg)

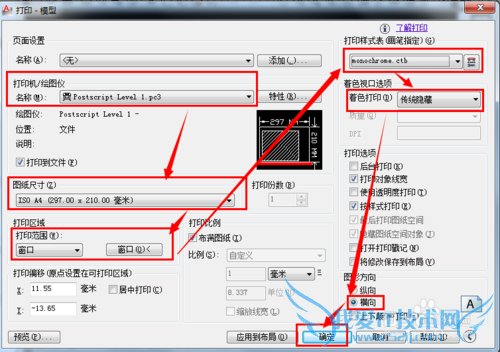

Ctrl+P（打印）——打印机/绘图仪：Postscript Level .pc3——图纸尺寸：A4——打印范围：窗口——打印样式：monochrome.ctb——着色打印：传统隐藏——图形方向：横向
![autoCAD制图技巧：[8]快速将图插入excel](http://www.52ij.com/uploads/allimg/160403/1611163924-1.jpg)

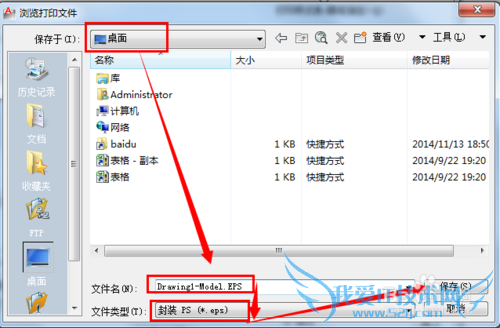

保存到桌面——文件类型eps
![autoCAD制图技巧：[8]快速将图插入excel](http://www.52ij.com/uploads/allimg/160403/16111CQ5-2.jpg)

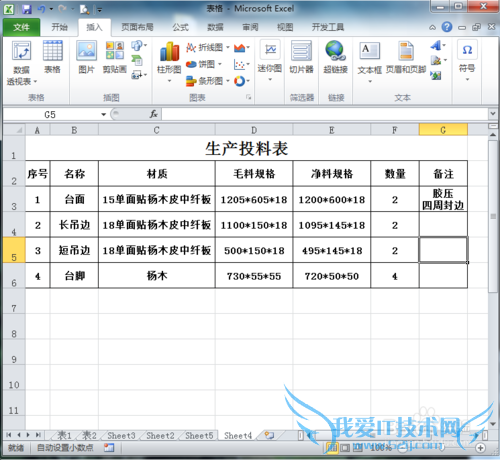

打开要插入此图的excel表格
![autoCAD制图技巧：[8]快速将图插入excel](http://www.52ij.com/uploads/allimg/160403/16111AF7-3.jpg)

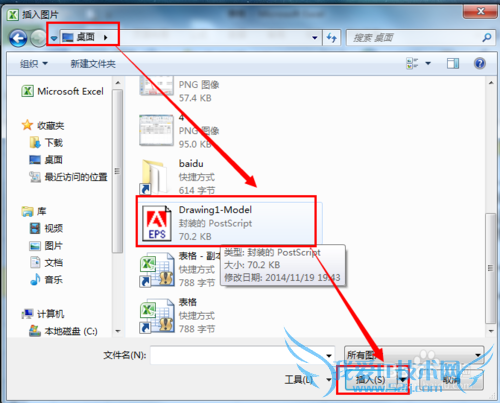

插入图片——到桌面找到刚保存的eps图——插入
![autoCAD制图技巧：[8]快速将图插入excel](http://www.52ij.com/uploads/allimg/160403/16111C162-4.jpg)

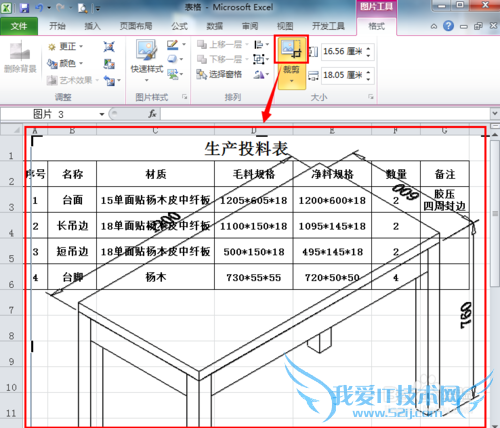

格式——裁剪（将多余的边裁掉）
![autoCAD制图技巧：[8]快速将图插入excel](http://www.52ij.com/uploads/allimg/160403/16111B9C-5.jpg)

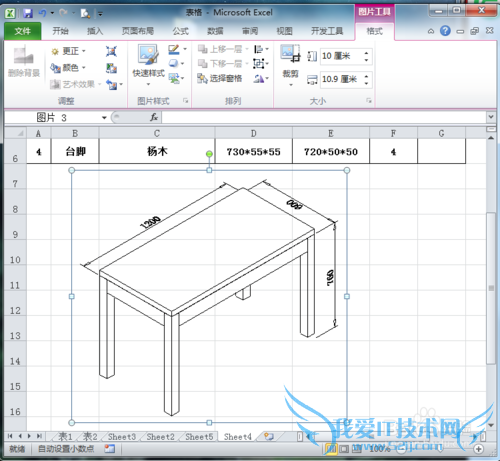

调整好图片的大小，摆好位置即可
![autoCAD制图技巧：[8]快速将图插入excel](http://www.52ij.com/uploads/allimg/160403/16111BC5-6.jpg)
注意事项
打印机/绘图仪：Postscript Level .pc3的安装这有介绍：http://jingyan.baidu.com/article/b24f6c82dbaccc86bfe5da95.htmlautoCAD制图技巧(共47篇)上一篇：文字压印到实体上|下一篇：隐藏图形经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。作者声明：本教程系本人依照真实经历原创，未经许可，谢绝转载。- 评论列表（网友评论仅供网友表达个人看法，并不表明本站同意其观点或证实其描述）
-
