　　有人喜欢用Excel绘制带双座标轴的图表。下面我来说一下这种图表的制作方法:

　　和单座标轴相比，多一数值轴，省去图例，但不能制成模板，每次都要作一次图。

详细的具体步骤或操作方法

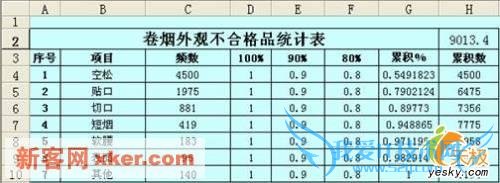

1制表:

　　计算累积数

　　　　H4=C4

　　　　H5=H4+C5

　　　　以填充柄拖动H5至H10

　　计算累积%:

　　　　G4:=H4/$H$10

　　　　以填充柄拖动G4至G10

　　计算频数之和的1.1倍:

　　　　H2:=H10*1.1

　　　　在D4:F10中，如下表输入数据:1,0.9,0.8

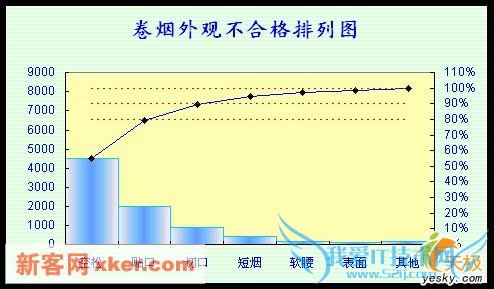

2作图:

　　选中B4:G10 ->　图表向导 ->　自定义类型 ->　两轴线柱图 ->　　系列产生在列

　　对数值轴格式: (次座标值只取两列数据，数据系列1和0.9是按主座标轴作出的,当座标轴的单位很小,即频数很大时,就看不出数据系列1和0.9的图形，所以，先对座标轴格式，取刻度为1.2；0.1；0.02；并对数据系列格式(数值1、数值2)到次座标轴上来，再反过来把座标值刻度格式到原来的数据上去，且最大值取频数之和的1.1倍)

　　座标轴格式：

　　　刻度:　最大值:1.2　　主要刻度单位:0.1　　次要刻度单位:0.02

　　对数据系列格式(数值1)

　　　座标轴

　　　　系列绘制在 次座标轴

　　　图表类型

　　　　XY散点图

　　　　无数据点平滑散点图

　　对数据系列格式(数值0.9)

　　　座标轴

　　　　系列绘制在 次座标轴

　　　图表类型

　　　　XY散点图

　　　　无数据点平滑散点图

　　反之，再对数值轴格式:

　　座标轴格式

　　　刻度:　　最小值:0　　最大值:9013.4　　主要刻度单位:1000　　次要刻度单位:500

　　对次数值轴格式:

　　　座标轴格式

　　　刻度:　　最小值:0　　最大值:1.1　　主要刻度单位:0.1　　次要刻度单位:0.02

　　　数字:　　百分比　　小数倍数:0　　格式(略)
