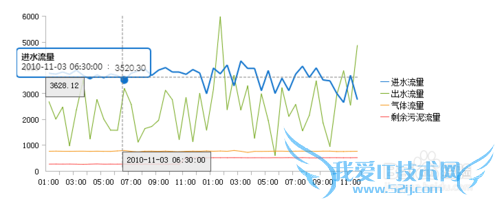

工业控制行业，污水处理的流程系统中，用折线图反映出一段时间内，进水流量、出水流量、气体流量、剩余污泥流量等指标的波动趋势。用户查看图表时，对于某一时间的数据，鼠标移上去，能定位到这个时间点对应的各条折线上的数据，能随着鼠标上下移动，显示出来，下面就通过excel报表FineReport来进行分析。
前期准备工作（包括相关工具或所使用的原料等）
excel报表FineReport7.1.1大小：148.2M 适用平台：windows/linux详细的操作方法或具体步骤
准备数据

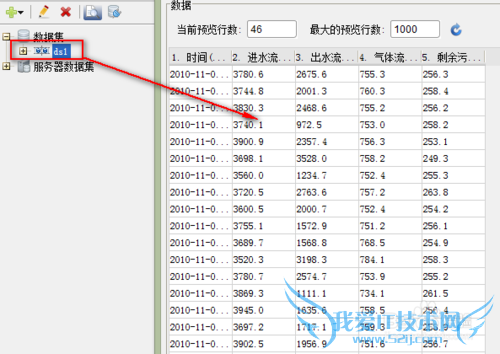

新建工作薄，添加内置数据集ds1，数据如下：
插入折线图
选择插入>悬浮元素>插入图表，弹出图表向导对话框，选择折线图。
点击确定，选中图表，选择图表属性表-数据，图表来源来自内置数据集，设置如下：
交互属性设置

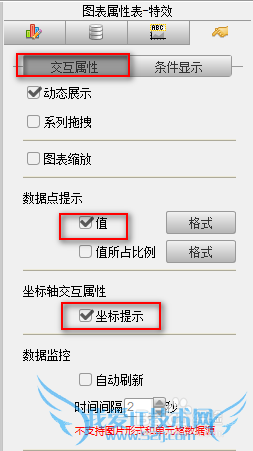

查看图表时，鼠标移到图表上能够有提示，这个可以通过图表交互来实现。选中折线图，点击图表属性表-特效>交互属性，设置数据点提示及坐标轴交互，如下图：
样式设置
最后我们可以给图表设置样式，使得图表更加专业。
点击图表属性表-样式>区域>绘图区，勾选掉网格线属性下的横向，将横向网格线的线型设为无；
分类轴是日期时间，可以分类轴的数字改为时间类型，并设置格式为hh:mm；
