介绍了将Excel 表格插入AutoCAD的方法，并讲解了如何调整表格。
详细的操作方法或具体步骤
Excel表格功能强大，操作方便。而在AutoCAD中绘制表格要麻烦得多。如果能将Excel表格方便地插入AutoCAD中将大大地节省工作量。

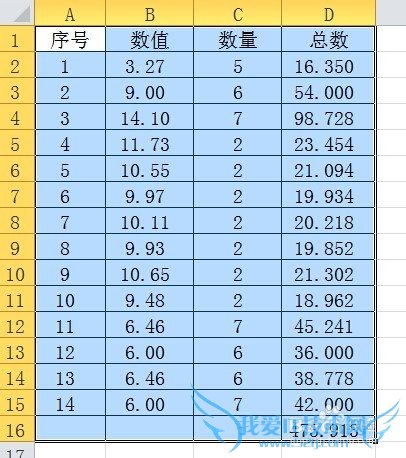

首先我们需要在Excel中编辑好表格，设置边框线为实线显示，并设置好单元格属性，包括对齐方式、行高、列宽、小数位数等。注意：若不对数据进行小数位数设置，粘贴到CAD中会默认8位有效数字格式，最好在Excel表中把所有格式设置好。

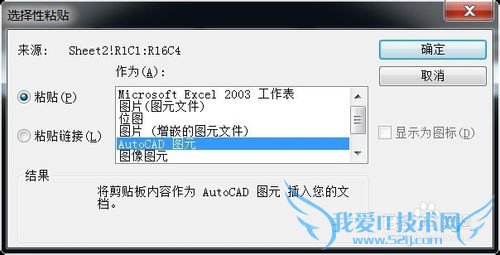

全选需要粘贴的表格，并按ctrl+C复制，打开CAD，点击编辑--选择性粘贴，跳出下图对话框，在对话框中点击AutoCAD图元，点击确定。

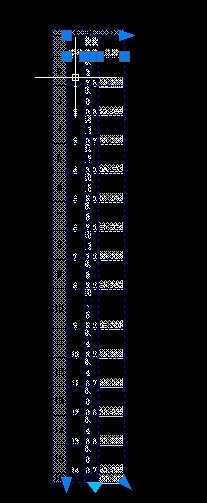

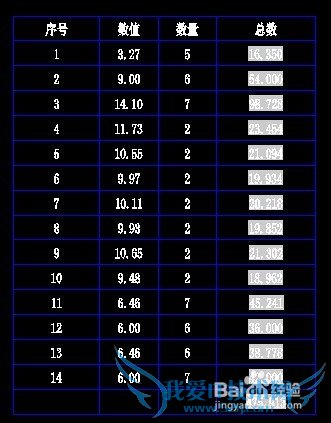

在图上点击指定插入点，插入后很可能表格与内容排列混乱。不要着急，选中整个表格，在表格的右边和下边会出现调整表格的三角形夹点，可以方便地调整表格的长宽比例，将表格调整至单元格大小与里面的文字比例协调。若单元格每行或每列分布不均匀还可以在选中表格的情况下点击右键--均匀调整行（列）大小来调节。

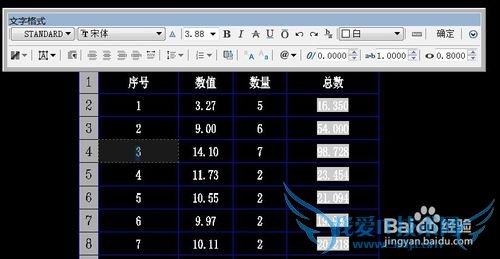

表格文字的大小可能与整个图纸比例不协调，双击单元格，查看文字大小，然后根据最终需要的文字大小计算出需要缩放的比例，对整个表格进行缩放操作。操作完成。
