在工程图中，对于零件的细节，有时需要详细视图才可说明零件的外形和尺寸。Pro/E提供的详细视图工程非常强大，可以方便快捷的表示需要放大的局部特征。
前期准备工作（包括相关工具或所使用的原料等）
PCPro/E工程图详细的操作方法或具体步骤

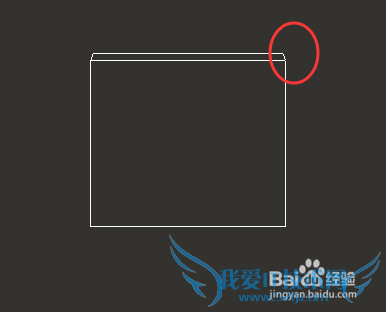

如图，打开工程图，先欲对图示红色标识出倒角进行详细视图的表示。

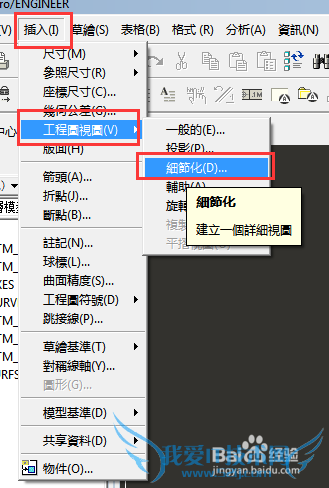

点击主菜单，插入>工程图视图>细节化，如下图。

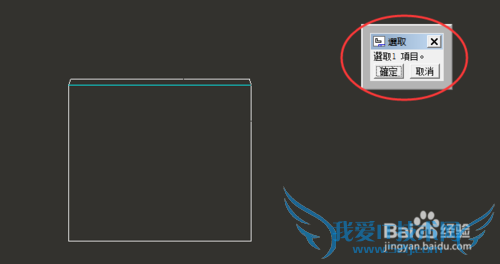

弹出选取一个项目的命令按钮。
这里提示需要选择详细视图的一个大致位置。

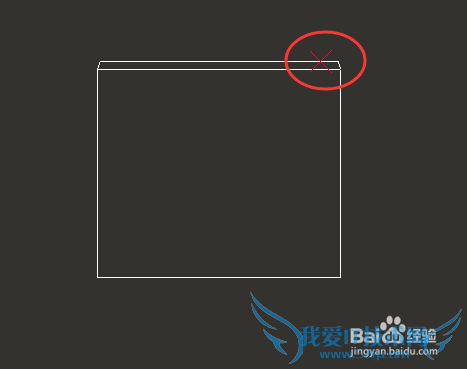

点击下图示位置倒角附件的一根实线即可。
完成后，我们需要用鼠标圈出需要详细表达的视图部分。
1、在刚刚选择的红色点空白处单击鼠标左键，这是会看到绘制的曲线；
2、围绕需要详细的视图绘制曲线；
3、在快要完成时，点击鼠标中键。

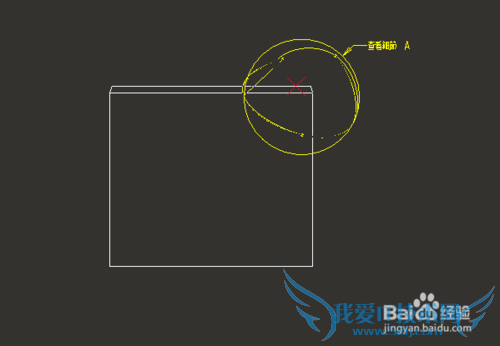

这时看到系统自动生成一个封闭的曲线。

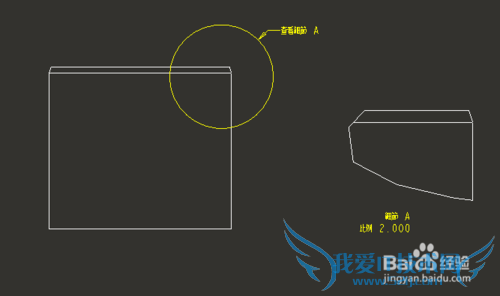

在空白处点击鼠标左键，只是生成的详细视图如下图所示。
注意事项
在第5步中，绘制的曲线必须包围前面选择的红色点，否则系统无法生成详细视图。右击生成的详细视图，属性里可以更改放大的倍数。经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。作者声明：本教程系本人依照真实经历原创，未经许可，谢绝转载。- 评论列表（网友评论仅供网友表达个人看法，并不表明本站同意其观点或证实其描述）
-
